б) деформация блокирующего кольца (кольцо не "закусывает" на конусе при нажатии и повороте от руки)

Установить новое блокирующее кольцо, притерев его к поверхности соответствующей шестерни до получения поверхности прилегания не менее

3. Самопроизвольное выключение передач

а) ослабление затяжки гаек крепления коробки передач к картеру сцепления или гаек крепления удлинителя к картеру коробки передач;

б) износ торцов и поверхности наружных зубьев скользящей муфты-шестерни Т и II передач, промежуточной шестерни заднегохода, венца передачи заднего хода на блоке шестерен

в) износ торцов зубьев муфт включения передач или износ зубьев шлицевого венца на шестернях I, II, III передач или на первичном валу;

г) ослабление пружин фиксаторов

Затянуть гайки

Заменить изношенные детали

Заменить изношенные детали

Установить пружины с нагрузкой 6±0,3 даН (6+0,3 кто) при сжатии до 21 мм

4. Шум в коробке передач

а) износ подшипников;

б) поломка зубьев шестерен;

в) износ или выкрашивание рабочей поверхности зубьев шестерен;

г) пониженный уровень масла в картере;

д) нарушена соосность коленчатого вала и картера сцепления

Заменить подшипники

Заменить поврежденные шестерни

Заменить поврежденные шестерни

Восстановить нормальный уровень масла

Проверить и восстановить соосность (см. раздел "Ремонт двигателя")

5. Течь масла из коробки передач

а) износ манжет удлинителя;

б) износ сталебаббитовой втулки фланца удлинителя;

в) загрязнение сапуна или его повреждение;

г) негерметичность пробок картера и удлинителя;

д) негерметичность заглушек и пробок фиксаторов механизмапереключения передач;

е) ослабление креплений передней крышки, механизма переключения передач и удлинителя;

ж) повреждение прокладок крышек или наличие забоин на привалочных поверхностях

Заменить манжеты

Заменить фланец или запрессовать в него и расточить новую

втулку

Очистить сапун от грязи или заменить новым

Восстановить герметичность пробок

Восстановить герметичность заглушек и пробок

Затянуть болты и гайки креплений

Заменить прокладки, зачистить забоины и притереть привалочные поверхности

вынуть вилку выключения сцепления;

снять соединительный кронштейн подвески трубы глушителя;

отсоединить поперечину от кронштейнов лонжеронов;

отвернуть гайки шпилек крепления коробки передач

к картеру сцепления и снять коробку передач вместе с подшипником выключения сцепления;

снять прокладку, установленную между картером коробки передач и картером сцепления.

4. РАЗБОРКА

Для этого необходимо:

слить масло, если оно не было слито раньше;

снять муфту с подшипником с передней крышки коробки передач;

снять поролоновые кольца;

отсоединить и снять кронштейн подвески трубы глушителя в сборе с нижних шпилек крепления удлинителя к картеру коробки передач;

отсоединить и снять заднюю опору двигателя с поперечиной;

отвернуть болты и снять верхнюю крышку коробки передач в сборе;

снять прокладку между верхней крышкой и картером коробки передач;

вывернуть коническую пробку 30 (см. рис. 105), расположенную в нижней части фланца удлинителя, и через открывшееся отверстие выпрессовать ось блока шестерен вместе с игольчатым подшипником (рис. 110);

опустить блок шестерен на дно картера коробки передач;

отвернуть гайки крепления удлинителя коробки передач и вынуть удлинитель в сборе со вторичным валом из коробки;

снять прокладку между удлинителем и картером коробки;

отвернуть болты крепления передней крышки и снять крышку;

снять прокладку между передней крышкой и картером коробки передач;

выпрессовать первичный вал в сборе с подшипником и кольцом синхронизатора. Для этого в съемник 7823-6089 ввернуть шпильку 6 с бойком 7 и ручкой 8 от съемника 7823-6090 (рис. 111). Установить губки 3 так, чтобы между ними образовалось отверстие и надеть на первичный вал. Сжать губки винтом 4, Придерживания съемник за ручку 8, ударами бойка 7 выпрессовать вал 5 из коробки передач;

вынуть блок шестерен и упорные шайбы блока из картера;

выпрессовать ось промежуточной шестерни и заднего хода, для чего вставить кольцо приспособления 7823-5707 в отверстие подшипника ведущего вала коробки передач, направить оправку на ось и легкими ударами молотка выпрессовать ось (рис. 112 и см. также рис. 316);

вынуть промежуточную шестерню заднего хода из картера коробки передач;

снять с оси и вынуть из картера рычаг включения заднего хода с сухариком.

Разборка первичного вала производится в следующем порядке:

пометить блокирующее кольцо синхронизатора, чтобы при сборке поставить его на старое место;

вынуть ролики из носка первичного вала;

снять стопорное кольцо;

установить первичный вал во вкладыши 4 (на вкладышах выбит номер 7823-6088.00.06), установленные на каретке 2. Упереть винт 12 в центр первичного вала и вращением винта спрессовать с первичного вала подшипник 8 и снять маслоотражатель (рис. 113,В);

снять упорное кольцо с подшипника.

Разборка удлинителя и вторичного вала производится в следующем порядке:

с помощью щипцов 7814-5526 (рис. 114) развести усы стопорного кольца шарикового подшипника вторичного вала (при этом кольцо утопится в выточке удлинителя) и выпрессовать вторичный вал в сборе с подшипником из гнезда в удлинителе, воздействуя на задний конец вторичного вала;

снять стопорное кольцо и пружинное кольцо толщиной 1,8 мм с вторичного вала;

снять с вторичного вала ведущую шестерню привода со стопорным шариком;

установить вторичный вал подшипником 7 во вкладыш 6 (7823-6088.00.07) съемника, как показано на рис. 113,Б и, вращая винт 12, спрессовать со вторичного вала шариковый подшипник;

снять стальную упорную шайбу подшипника и шестерню I передачи с блокирующем кольцом. Поместить блокирующее кольцо синхронизатора, чтобы при сборке вновь поставить его на старое место; проверить наличие совмещенных меток на ступице и муфте-шестерне включения I и II передач, и если их нет, нанести метки, чтобы при сборке установить эти детали в прежнее положение; I

снять со ступицы муфту-шестерню включения I и II ^ передач и вынуть сухари (три штуки);

утопить штифт в отверстие (рис. 115);

Рис. 110. Выпрессовка оси блока шестерен

Рис. 111. Демонтаж первичного вала: 1 - гайка; 2 - пружина; 3 - губка; 4 - винт; 5 - первичный вал; 6 - шпилька; 7 - боек; 8 - ручка

Рис. 112. Демонтаж оси промежуточной шестерни

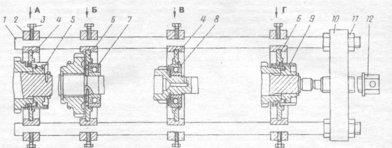

Рис. 113. Съемник 7823-6088-01 для снятия подшипников и ступиц с первичного и вторичного валов: I - шпилька; 2 - каретка; 3 - нинт; 4 - вкладыш 7823-6088.00.06; 5 и 9 - ступицы синхронизаторов; 6 - вкладыш 7823-6088.00.07; 7 и 8 - подшипники; 10 - траверса; 11 - гайка; 12 - винт; А - снятие ступицы I и II передачи; Б - снятие подшипника вторичного вала; В - снятие подшипника первичного вала; Г - снятие ступицы III и IV передачи

Повернуть упорную шайбу шестерни II передачи таким образом, чтобы ее шлицы были расположены во впадинах шлиц вторичного вала; снять упорную шайбу, затем вынуть штифт и пружинку;

установить вторичный вал коробки передач ступицей 5 синхронизатора I и II передач во вкладыши 4 (7823-6088.00.06) съемника, как показано на рис. 113,А и, вращая винт 12, спрессовать ступицу 5;

вынуть из ступицы пружины синхронизатора;

снять шестерню II передачи;

снять блокирующее кольцо синхронизатора с шестерни

IIпередачи; поместить блокирующее кольцо синхронизатора, чтобы при сборке поставить его на старое место;

снять стопорное кольцо ступицы муфты включения IIIи IV передач;

проверить наличие совмещенных меток на ступице и муфте включения III и IV передачи и, если их нет, нанести метки;

снять со ступицы муфту включения III и IV передач, вынуть сухари (три штуки);

установить вторичный вал коробки передач ступицей 9 синхронизатора III и IV передач во вкладыш 6 (7823-6088.00.07) как на рис. 113,Г и, вращая винт 12, спрессовать ступицу 9;

вынуть из ступицы пружины синхронизатора;

снять шестерню III передачи с блокирующим кольцом синхронизатора, затем снять и пометить блокирующее кольцо, чтобы при сборке поставить его на старое место;

отвернуть болт и снять стопор крепления штуцера ведомой шестерни привода спидометра;

вынуть из удлинителя штуцер ведомой шестерни и ведомую шестерню привода спидометра;

сжать усы и вынуть из удлинителя стопорное кольцо подшипника вторичного вала. При необходимости, вынуть сальники вторичного вала.

Разборка механизма переключения передач производится в следующем порядке:

вывернуть выключатель света заднего хода с прокладкой;

отвернуть винты и снять штампованную нижнюю крышку механизма переключения передач и прокладку;

установить все штоки в среднее (нейтральное) положение, в котором пазы всех головок расположены друг против друга;

передвинуть шток включения III и IV передач в переднее положение, отвернуть стопорный болт головки

Рис. 114. Демонтаж вторичного вала

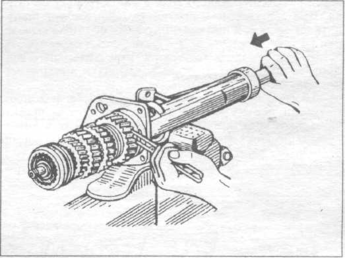

Рис. 115. Утапливание штифта при снятии упорной шайбы шестерен II передачи включения III и IV передач и снять головку со штока. При затрудненном снятии головки следует вставить для упора распорку между задним торцом вилки включения III и IV передач и бобышкой и сбить головку со штока (рис. 116);

Отвернуть стопорный болт вилки включения III и IV передач и снять вилки со штока, передвинув шток в среднее положение. При затрудненном снятии вилки следует проложить до упора распорку между торцом вилки и бобышкой, выбить шток из вилки, установить его в среднее положение;

передвинуть шток включения I и II передач в переднее положение, отвернуть стопорный болтголовки включения I и II передач и снять головку со штока. При затрудненном снятии головки следует поступить так же, как при снятии головки со штока включения III и IV передач;

передвинуть шток в заднее положение, затем вывернуть пробку, вынуть пружину и шарик фиксатора;

отвернуть стопорный болт вилки включения I и II передач, выбить шток из вилки и снять вилку;
