= 66х0,84 = 55,44 км/ч.

Э_дв = 8,66х(7 + 0,5х12) = 112,58 руб.

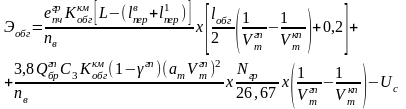

Расходы, связанные с обгоном грузовых поездов контейнерными поездами:

(3.12)

где - среднее расстояние между обгонными пунктами, км. Принимаем = 20 км;

- стоимость поездо-часа грузового поезда на участке, руб./ч. Принимаем = 800 руб.

N_гр – средние размеры движения на рассматриваемом направлении в парах поездов. Принимаем N_гр = 75; , - соответственно расстояние между станциями формирования и расформирования контейнерного поезда и ближайшими техническими станциями (см.рис.3.1), км; = 0, = 180 км;

U_с – величина, учитывающая сокращение количества обгонов вследствие переноса их на станции технического осмотра поездов, смены бригад и локомотивов. Принимаем U_с = 0,0033

- средняя масса брутто грузовых поездов, обращающихся на рассматриваемом направлении, т. Принимаем = 5500 т;

С₃ – полная расходная ставка на 1 ткм механической работы локомотива, руб. Принимаем С₃ = 0,2 руб.

γ^гп – отношение массы поездного локомотива к массе состава брутто грузового поезда, принимаем γ^гп = 0,07;

α_m – отношение средней скорости начала торможения грузовых поездов к их средней ходовой скорости на участке, принимаем равным α_m = 0,9;

, - технические скорости соответственно контейнерного и грузового поездов, км/ч. Принимаем = 66 км/ч, = 55 км/ч;

- количество остановок грузовых поездов для обгона их ускоренными поездами, приходящиеся на один километр длины участка:

(3.13)

Расходы, зависящие от потребного локомотивного парка:

(3.14)

где е_лб – приведенная стоимость локомотиво- часа поездного локомотива на участке с учетом затрат на содержание локомотивной бригады, руб/ч, принимать е_лб = 200 руб.

Расходы, зависящие от срока доставки контейнерных грузов:

(3.15)

где Е_н – коэффициент дисконтирования. Можно принимать Е_н = 0,12;

Ц_m – средняя цена тонны груза, перевозимого в контейнерах, руб., в курсовом проекте принимаем Ц_m = 10000 руб.;

Р_ст – средняя статистическая нагрузка условного контейнера, т. Принимаем Р_ст = 1,8;

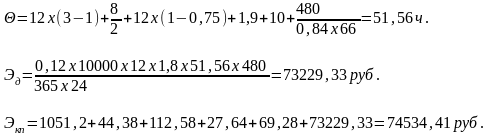

Θ – расчетный срок доставки груза от отправителя до получателя, ч:

(3.16)

где α – доля грузов, доставляемых грузополучателю и поступающих в сферу потребления, минуя склады долгосрочного хранения. Принимаем α = 0,7…..0,8;

, - средний простой вагона на технической станции, проходимой соответственно без переработки и с переработкой, ч. Принимаем =1,9, =10;

β – коэффициент участковой скорости. Принимаем β = 0,84.

3.3 Расчет расходов при перевозке контейнеров в грузовом поезде

Расходы на перевозку вагонов с контейнерами в грузовом поезде (в расчете на один вагон) складываются из следующих основных элементов:

(3.17)

где - расходы, связанные с простоем комплекта контейнеров на площадке при их перевозке в грузовом поезде, руб.;

- расходы, связанные с простоем вагонов в пункте формирования грузового поезда, руб.;

- дополнительные расходы, связанные с простоем вагонов на попутных технических станциях, проходимых грузовым поездом с переработкой, руб.;

- расходы, зависящие от продолжительности нахождения вагона с контейнерами в движении в составе грузового поезда, руб.;

- расходы, зависящие от потребного локомотивного парка при перевозке контейнеров в грузовых поездах, руб.;

Э_д – расходы, зависящие от срока доставки контейнерных грузов в грузовых поездах, руб.

Расходы, связанные с простоем комплекта контейнеров на площадке при их перевозке в грузовом поезде:

(3.18)

= 12х(2+1)х(0,5+1)=54 руб.

Расходы, связанные с простоем вагонов в пункте формирования грузового поезда:

(3.19)

где Т_нак – средняя продолжительность простоя под накоплением на передаточные поезда в пункте погрузки, ч. Принимаем Т_нак = 4,0.

= (7,42 + 4,0)х(800 + 0,5х12) = 23922,08 руб.

Средняя продолжительность простоя вагона под погрузкой:

(3.20)

(3.21)

Дополнительные расходы, связанные с простоем вагонов на попутных технических станциях, проходимых с переработкой;

(3.22)

где - общая приведенная экономия на один вагон при пропуске вагонопотока через техническую станцию без переработки, ч. Принимаем = 5,1.

Э_сорт = 5,1х(7 + 0,5х12) = 66,3 руб.

Расходы, зависящие от продолжительности нахождения вагона с контейнерами в движении в составе грузового поезда:

(3.23)

где Т_дв – время нахождения вагона в движении до места расформирования поезда, ч.;

(3.24)

где L – длина участка обращения контейнерного поезда, км/ч. Принимаем L =480 км;

- участковая скорость хода грузового поезда, км/ч. Определяется умножением технической скорости на коэффициент участковой скорости.

= 55х0,84 = 46,2 км/ч.

Э_дв = 10,39х(7 + 0,5х12) = 135,07 руб.

Расходы, зависящие от потребного локомотивного парка при перевозке контейнеров в грузовых поездах:

(3.25)

где е_лб – приведенная стоимость локомотиво- часа поездного локомотива на участке с учетом затрат на содержание локомотивной бригады, руб/ч, принимать е_лб = 200 руб.

Расходы, зависящие от срока доставки контейнерных грузов:

(3.26)

где Е_н – коэффициент дисконтирования. Можно принимать Е_н = 0,12;

Ц_m – средняя цена тонны груза, перевозимого в контейнерах, руб., в курсовом проекте принимаем Ц_m = 10000 руб.;

Р_ст – средняя статистическая нагрузка условного контейнера, т. Принимаем Р_ст = 1,8;

Θ – расчетный срок доставки груза от отправителя до получателя, ч:

(3.27)

, - средний простой вагона на технической станции, проходимой соответственно без переработки и с переработкой, ч. Принимаем =1,9, =10;

β – коэффициент участковой скорости. Принимаем β = 0,84.

Суммируя составляющие элементы общих затрат согласно формуле (3.17), получают расходы на доставку вагонов с контейнерами в составе грузового поезда.

Э_гп = 54 + 23922,08 + 66,3 + 135,07 + 51,95 + 52138,26 = 76367,66 руб.

Сравнивая расходы на доставку контейнеров в ускоренном и грузовом поезде, определяем целесообразность назначения контейнерного поезда на рассматриваемом направлении.

Сравним полученные результаты в п.3.2. и п.3.3.

При Э_кп = 74534,41 руб. ‹ Э_гп = 76367,66 руб.; В результате расчетов данный ускоренный контейнерный поезд эффективнее грузового поезда.

Заключение

В курсовом проекте рассмотрен и рассчитан оптимальный план формирования вагонов с контейнерами. Рассчитаны емкости складов средне- и крупнотоннажными контейнерами, определены полезные длины площадок и их количество, а также число машин и механизмов для переработки, прибываемых и отправляемых контейнеров. Проведен расчет эффективности назначения контейнерных поездов.

Используемая литература

«Контейнерная транспортная система» - Л.А.Коган, Ю.Т.Козлов, М.Д.Ситник.: Транспорт 1991 г. – 254С.

«Контейнерные перевозки на железнодорожном транспорте» - А.А.Абрамов, Учеб.пос. – М.: РГОТУПС, 2004 г.
