Определяем число машин для среднетоннажных контейнеров в ночное время суток.

Определяем число машин для крупнотоннажных контейнеров в ночное время суток.

Дадим техническую характеристику козловых кранов для переработки среднетоннажных и крупнотоннажных контейнеров.

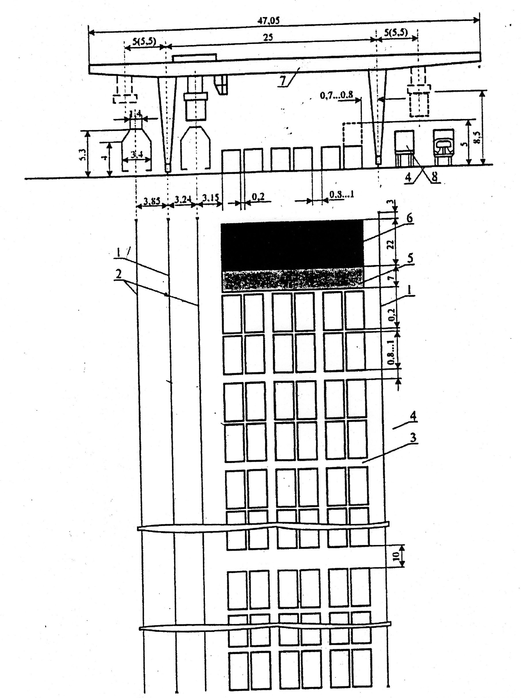

Рис. 2.2. Компоновка основных элементов технического оснащения и технологическая схема механизации перегрузочных работ со крупнотоннажными контейнерами с применением козловых кранов и двумя грузовыми путями:

1 – подкрановый путь; 2 – железнодорожный путь; 3 – проходы для приемосдатчиков; 4 – автопоезд; 5 – участок ремонта контейнеров; 6 – участок ремонта крана; 7 – козловый кран; 8 – автополуприцеп.

2.2 Проектирование контейнерного пункта

Контейнерный пункт состоит из следующих элементов:

• контейнерные площадки для среднетоннажных и крупнотоннажных контейнеров, число и длина которых принимается в соответствии с выполненными расчетами;

• рассчитанное число кранов;

• автопроезды, поворотные площадки и площадки для стоянки оборотных полуприцепов;

• административное здание;

• мастерская по ремонту контейнеров;

• ограждение контейнерного пункта с КПП;

• железнодорожные пути и др.

В зависимости от схемы компоновки КП вдоль складов контейнеров устраиваются тупиковые или кольцевые автопроезды.

Для проектирования КП выбираем схему тупикового автопроезда. Автопроезды включают в себя полосу погрузки шириной 4,8 м, расположенную непосредственно у подкранового пути и проходящую под консолями кранов, и две полосы движения шириной по 3,5 м. каждая. При этом, расстояние от складов до забора, ограждающего КП, должно быть 19 м. при одностороннем расположении складов; при их двустороннем расположении расстояние между складами должно быть 35 м.

В целях сокращения расстояния пробега автомобилей вдоль контейнерных складов целесообразно устраивать дополнительные площадки для разворота автомобилей (поворотные площадки).

Среднее расстояние между поворотными площадками определяется при одностороннем расположении складов:

(2.15)

где L_ск – рассчитанная длина склада контейнеров, м;

для среднетоннажных контейнеров L_ск = 279 м;

для крупнотоннажных контейнеров L_ск = 329 м;

- приведенные расходы, связанные с устройством и содержанием поворотной площадки, при одностороннем расположении складов, руб., принимаем = 17500 руб.

для среднетоннажных контейнеров:

для крупнотоннажных контейнеров:

Среднее расстояние между поворотными площадками определяется при двустороннем расположении складов:

(2.17)

где - приведенные расходы, связанные с устройством и содержанием поворотной площадки, при двустороннем расположении складов, руб., принимаем = 12500 руб.

для среднетоннажных контейнеров:

для крупнотоннажных контейнеров:

При проектировании поворотных площадок их внешний радиус принимаем 12 м.

Со стороны, противоположной горловине КП, устраивается заезд для автотранспорта, оборудованный контрольно-пропускным пунктом. Для обеспечения поточного передвижения автомобилей целесообразно специализировать ворота для их въезда и выезда. Перед въездом на КП предусматривается устройство площадки для стоянки автомобилей.

В непосредственной близости от въезда на КП размещаются здания административно-бытового назначения.

На КП предусматривается устройство цеха для ремонта контейнеров, который может быть расположен как со стороны въезда на КП, так и в его горловине. В последнем случае несколько увеличивается время перемещения контейнеров между цехом их ремонта и складами.

3. Расчет эффективности назначения контейнерных поездов

3.1 Общие положения

Следующим этапом в системе организации контейнеропотоков на сети железных дорог является оценка эффективности назначения контейнерных поездов между крупными пунктами зарождения и погашения потоков контейнеров.

Контейнерный поезд состоит из вагонов (специализированных контейнерных или универсальных), загруженных только контейнерами. Вагоны могут быть загружены универсальными или специализированными контейнерами всех типов и размеров. Применение контейнерных поездов позволяет снизить сроки доставки грузов, увеличить работу контейнеров, сократив их оборот.

Как правило, контейнерный поезд, вследствие своей меньшей массы по сравнению с обычными грузовыми поездами (меньшего числа вагонов в составе) обладает большей скоростью передвижения, что позволяет отнести его к категории ускоренного грузового (контейнерного) поезда.

Целесообразность выделения ускоренного контейнерного поезда определяется сопоставлением приведенных расходов на перевозку вагонов с контейнерами:

• в поездах, следующих без переформирования до станции назначения;

• в грузовых сквозных поездах, следующих до станции назначения согласно действующим планам формирования таких поездов.

Сравнение расходов производится на один физический вагон с контейнерами в обоих вариантах перевозки контейнеров со станции формирования до станции расформирования.

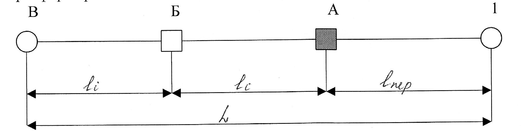

Рис. 3.1. Схема транспортировки контейнеров со станции 1 на станцию В. - расстояние между контейнерным пунктом и ближайшей технической станцией, км.

L – расстояние между пунктами обращения контейнерного поезда, км.

- расстояние между смежными техническими станциями, км.

3.2 Расчет расходов по перевозке контейнеров специальным поездом

Расходы на перевозку вагонов с контейнерами в контейнерном поезде (в расчете на один вагон) складываются из следующих основных элементов:

Э_кп = Э_нк + Э_нв + Э_дв + Э_обг + Э_лб + Э_д, (3.1)

где Э_нк – расходы, связанные с простоем комплекта контейнеров на площадке, руб.;

Э_нв - расходы, связанные с простоем вагонов в пункте формирования поезда, руб.;

Э_дв – расходы, зависящие от продолжительности нахождения вагона с контейнерами в движении, руб.;

Э_обг – расходы, связанные с обгоном грузовых поездов контейнерными поездами, руб.;

Э_лб – расходы, зависящие от потребного локомотивного парка, руб.;

Э_д – расходы, зависящие от срока доставки контейнерных грузов, руб.

Расходы, связанные с простоем комплекта контейнеров на площадке.

На станции погрузки:

= m_к(е_кч + е_км)[0.5Т_а + 24(Т_с – 1)]; (3.2)

= 12х(0,5 + 1)х[0.5x8 + 24x(3 – 1)] = 936 руб.

На станции выгрузки:

= m_к(е_кч + е_км)[0.5Т_а + 24(1 – φ_от)]; (3.3.)

= 12х(0,5 + 1)х[0.5x8 + 24x(1 – 0,9)] = 115,2 руб.

где Т_с – интервал между отправлением со станции контейнерных поездов одного назначения, сут.;

m_к – среднее количество условных контейнеров, перевозимых на одном вагоне. В курсовом проекте принимается m_к = 12;

е_кч – средневзвешенная стоимость контейнеро-часа, руб. В курсовом проекте можно принимать е_кч = 0,5 руб;

е_км - средневзвешенная стоимость контейнеро-мест, руб. В курсовом проекте можно принимать е_км = 1 руб.

Интервал между отправлением со станции контейнерных поездов назначения 1-В:

(3.4)

Где , - среднесуточное отправление вагонов со станции 1 на станцию В соответственно со среднетоннажными и с крупнотоннажными контейнерами, вагонов.

= 412, =200.

n_в – число вагонов в составе контейнерного поезда, n_в = 25.

Расходы, связанные с простоем вагонов в пункте формирования поезда:

(3.5)

где Т_нв – средняя продолжительность простоя вагонов в пункте формирования поезда, ч.

Средняя продолжительность простоя вагонов в пункте формирования поезда:

Т_нв = Т_гр + Т_доп (3.6)

где Т_гр - средняя продолжительность простоя вагона под погрузкой, ч.

Т_доп – среднее время выполнения маневровых и технологических операций в пункте формирования поезда, ч.

(3.7)

где - количество погрузочно-разгрузочных машин, занятых на погрузке вагонов соответственно со средне – и крупнотоннажными контейнерами.

, - техническая производительность машин, занятых на погрузке вагонов соответственно со средне- и крупнотоннажными контейнерами, конт/ч. Принимаем = 20 кон/ч, = 10 кон/ч.

, - среднее число соответственно среднетоннажных и крупнотоннажных контейнеров, перевозимых на одном вагоне = 11, = 2,5;

- среднее число вагонов соответственно среднетоннажными и крупнотоннажными контейнерами в составе контейнерного поезда.

(3.8)

Среднее время выполнения маневровых и технологических операций в пункте формирования поезда:

Т_доп = хt_пу + t_обр (3.9)

где х – количество групп вагонов, на которое делится контейнерный поезд в пункте его формирования. В курсовом проекте принимается х = 2;

t_пу – продолжительность подачи (уборки) вагонов одной группы, ч. t_пу = 0,37

t_обр – время на подготовку поезда к отправлению, ч. Принимаем t_обр = 1 ч.

Т_доп = 2х0,37 + 1 = 1,74 ч;

Т_нв = 4,6 + 1,74 = 6,34 ч;

Э_нв = 6,34х7 = 44,38 руб.

Расходы, зависящие от продолжительности нахождения вагона с контейнерами в движении:

(3.10)

где Т_дв – время нахождения вагона в движении до места расформирования поезда, ч:

(3.11)

где L – длина участка обращения контейнерного поезда, км/ч. Принимаем L =480 км;

- участковая скорость контейнерного поезда. Определяется умножением технической скорости на коэффициент участковой скорости.
