Т, ОТ ‑ цепь передачи кодовых сигналов АЛС в рельсовые цепи переезда;

НИ, ОНИ (ЧИ, ОЧИ) ‑ подача извещения на станцию о состоянии первого и второго участка приближения неправильного пути; передача на станцию сигналов АЛС для кодирования рельсовых цепей маршрутов отправления по правильному пути.

В этих же кабелях организованы соединительные жилы рельсовых цепей:

П (П,М) ‑ жилы подключения генератора для питания рельсовых цепей А2П и Б2П. Для жил, подающих питание со станции, вместо буквы П указывается название РЦ, контролируемой на станции; например, 1НГ (П,М). Жилы, к которым подключены генератор и приемник (обычно на БУ с переездом), обозначаются по названию приемника; например, 2А (П,М);

АР (П,М) ‑ для подключения приемной аппаратуры рельсовых цепей А1П и А2П;

БР (П,М) ‑ для подключения приемной аппаратуры рельсовых цепей Б1П и Б2П;

К (П,М) ‑ для подачи кодовых сигналов АЛС в рельсовые цепи А при движении поезда по неправильному пути.

Для увязки с переездом могут дополнительно потребоваться следующие цепи:

ЗУ, ОЗУ ‑ цепь передачи с переезда к предыдущему светофору информации о состоянии рельсовых цепей, контролируемых на переезде, если они входят в состав защитного участка;

АП, ОАП (БП, ОБП) ‑ передача на переезд от впередистоящего светофора информации о состоянии рельсовой цепи А1П или Б1П, применяется в том случае, если переезд расположен у светофора и для его работы используется ТРЦ 4 сигнальной установки.

Кроме того, в кабеле СЦБ 1 нечетного пути организованы жилы:

ДСН, ОДСН – цепь схемы двойного снижения напряжения; используется также в системе диспетчерского контроля для передачи информации с перегона на ближайшую станцию;

ПГС ‑ провода цепи перегонной связи.

В кабеле СЦБ 2 предусмотрены жилы АВС ‑ провода цепи аварийно-восстановительной связи.

Рис.2 Путевой план перегона системы АБТ

В соответствии с кабельным планом сигнальной точки в каждый релейный шкаф кроме указанного выше кабеля вводятся отдельные кабели следующих назначений:

1. Для подачи питания на лампы светофоров ‑ кабель емкостью 4 пары жил (З1, З2, Ж1, Ж2, ОЖЗ, К1, К2, ОК). Кабель разделывается в оконечной муфте у мачты светофора.

2. Для подачи питания в рельсовые цепи А1П и Б1П типа ТРЦ4 ‑ трехжильный кабель - жилы 1ПП и 1ПМ для подключения приборов питания и одна жила запасная. Кабель разделывается на клеммной колодке путевого ящика.

3. Для передачи жил ДСН-ОДСН в релейный шкаф спаренного светофора ‑ трехжильный кабель: две жилы ДСН - ОДСН и одна жила запасная.

4. Для подачи в релейный шкаф основного электропитания ПХ-ОХ от высоковольтной линии СЦБ ‑ пятижильный кабель, при этом дублируются рабочие жилы и одна запасная.

5. Для подачи в релейный шкаф резервного электропитания РПХ-РОХ от высоковольтной линии продольного электроснабжения линейных потребителей ‑ пятижильный кабель, при этом дублируются рабочие жилы и одна запасная.

6. Питание на устройства АБ подается от однофазных подъемно-опускных комплектных трансформаторных подстанций

КТП-П-А-1,25/10, понижающих напряжение до 230 В. При этом как основное, так и резервное питание подается в каждый релейный шкаф отдельными кабелями.

4. Схемы рельсовых цепей в системе АБТ

Рельсовая цепь является основным элементом автоблокировки. В пределах каждого блок-участка устраивается по несколько рельсовых цепей. При свободности блок-участка все рельсовые цепи обтекаются током и путевые реле рельсовых цепей находятся под током. Схемы рельсовых цепей одной сигнальной установки приведена на рис. 3. В зависимости от длины БУ, наличия переезда и его удаленности от сигнальной точки может измениться количество аппаратуры ТРЦ или ее подключение. Параметры аппаратуры позволяют последовательно подключать к одной паре жил

не только два приемника, но и приемник ТРЦ4 с передающей аппаратурой ТРЦ3. Но в любом случае схемы рельсовых цепей остаются неизменными.

Для питания рельсовых цепей А1П и Б1П в релейном шкафу установлен генератор ГП 4 с фильтром ФРЦ4Л, а для рельсовых цепей А2П и Б2П ‑ генератор ГП3/8,9,11 с фильтром ФПМ8,9,11. При проектировании АБТ в схемах ТРЦ для каждого генератора и фильтра указывают внешние настроечные перемычки в соответствии с требуемой комбинацией частот, а в регулировочных таблицах ‑ напряжения на выходе генератора в зависимости от длины РЦ.

В качестве резисторов R_д применяются резисторы постоянные проволочные изолированные типа С5-35В-25Вт. Величина сопротивления резистора выбирается исходя из длины соединительного кабеля и удельного сопротивления его жил таким образом, чтобы получить в сумме 400 Ом.

В качестве согласующего трансформатора используется ПОБС-2А с коэффициентом трансформации n=38.

Защитные резисторы R_з предусмотрены во всех устройствах согласования и защиты, кроме места установки дроссель-трансформаторов. В настоящее время вместо двух параллельно включаемых регулируемых проволочных резисторов рекомендуется использовать более надежные и долговечные резисторы РПН - резистор постоянный низкоомный. Эти резисторы выпускаются на номинальные сопротивления от 0,11 Ом до 0,5 Ом.

Подключение питающих жил ТРЦ4 рекомендуется производить не к рельсам, а непосредственно к выводам основной обмотки ДТ. Этим обеспечивается контроль целости дроссельных перемычек. В соответствии с методическими указаниями И-206-91 в системе АБТ применялись дроссель-трансформаторы ДТ-0,6 с разомкнутой дополнительной обмоткой.

В настоящее время начато производство более дешевых и удобных в эксплуатации сухих дросселей типа ДП-20, ДП-150 и ДП-300, которые рассчитаны на пропускание уравнивающего постоянного тягового тока до 20, 150 и 300 А соответственно. Кроме того, у дросселей предусмотрены выводы средней точки обмотки для организации заземления металлических конструкций. Для участков с тягой переменного тока разработаны аналогичные дроссели Д-20, Д-150 и Д-300. Дроссели ДП-20 и Д-20 имеют малые габариты, применяются только для выравнивания тягового тока и устанавливаются в путевых ящиках.

Разновидности путевых приемников ПП1 и ПРЦ4Л1 выбираются в зависимости от принятой комбинации частот питания конкретных РЦ и указываются на схемах ТРЦ. В соответствии с этим выбираются и указываются номера выводов для подключения основных путевых реле А1ПО, А2ПО, Б1ПО и Б2ПО. Дублирующие путевые реле А1ПД, А2ПД, Б1ПД и Б2ПД подключаются к приемникам через блок выпрямителей сопряжения БВС4Л. Этим обеспечивается управление путевыми реле через разные выходные цепи путевого приемника, что должно способствовать повышению безопасности работы схемы. В настоящее время рекомендуются к использованию новые реле типа АНШ2-310 с последовательным включением обмоток.

5. Кодирование рельсовых цепей в системе АБТ

В системе АБТ для передачи информации на локомотив предусмотрена числовая АЛС.

Кодирование рельсовых цепей блок-участка производится от впередистоящей сигнальной установки по соединительным жилам кабеля рельсовых цепей по мере вступления на них поезда. Для этого предусмотрено поочередное подключение схемы кодирования к жилам кабеля параллельно конденсатору СК1. Причем рельсовые цепи Б1П и Б2П кодируются совместно путем подачи кодового сигнала по питающим жилам П (П, М) (точки 1‑2).

Формирование кодовых сигналов осуществляет кодовый путевой трансмиттер КПТ типа КПТШ-515, а выбор требуемого кодового сигнала ‑ контакты сигнальных реле Ж1 (Ж2) и З. Трансмиттерное реле Т, работая в такт с импульсами выбранной кодовой комбинации, модулирует ток вторичной обмотки кодирующего трансформатора ТК типа ПОБС-3А. Напряжение на вторичной обмотке трансформатора ТК устанавливается в соответствии с регулировочными таблицами.

Вступление головы поезда за светофор предыдущей сигнальной установки фиксируется кодововключающим реле КВ по линейной цепи Л-ОЛ. Оно встает под ток и своими контактами включает кодовый сигнал в точки 1‑2. По мере вступления поезда на рельсовые цепи А2П и А1П обесточиваются путевые реле этих РЦ и поочередно подключают кодовый сигнал в точки 3‑4 и 5‑6. При этом кодирование каждой предыдущей рельсовой цепи прекращается.

При движении поезда по неправильному пути контакты реле направления Н перестраивают схему кодирования, что обеспечивает последовательное подключение кодовых сигналов в точки 7‑8, 9‑10, 5‑6. Для кодирования рельсовых цепей А2П и А1П в этом случае предусмотрены отдельные жилы кабеля КП1-КМ1. Для подключения этих жил в путевом ящике Б2П и А2П устанавливается конденсатор, который при правильном направлении движения шунтируется тыловым контактом ПН1 в релейном шкафу предыдущей сигнальной установки.

6. Линейная цепь увязки проходных светофоров

Линейная цепь Л, ОЛ ‑ увязки сигнальных установок предназначена для передачи информации к предыдущему светофору о поездной ситуации; по этой же цепи организуется передача на впередистоящую сигнальную установку информации о вступлении поезда на БУ для начала подачи в рельсовую линию сигнала АЛС;

Передача информации осуществляется с использованием полярного признака тока, который воспринимает дублированные лиейные реле Л1и Л2 типа КМШ-450.

Сообщения формируются и передаются от четвертого светофора к шестому:

• о состоянии светофора 4 (открыт или закрыт) ‑ контактами дублированных сигнальных реле Ж1, Ж2 (подается ток прямой или обратной полярности);

• о состоянии рельсовых цепей А1П и А2П блок-участка 6П – контактами дублированных реле АП1, АП2. При занятости любой из этих РЦ цепь Л-ОЛ разрывается;

• о состоянии защитного участка ‑ контактами реле БП1, БП2 (повторители путевых реле рельсовых цепей Б1П и Б2П за светофором 4). При занятом защитном участке линейная цепь разрывается. Этим обеспечивается включение красного огня на светофоре 6 даже при свободном 6П и исключаются последствия при проезде поездом запрещающего сигнала;

• о неисправности лампы красного огня ‑ контактами огневого реле КО, которые при перегорании обеих нитей лампы красного огня обрывают линейную цепь. Кроме того, в линейную цепь Л-ОЛ на 6-й сигнальной установке введены контакты реле БП1 и БП2, контролирующих состояние рельсовых цепей Б1П и Б2П блок-участка 4П.

Введение в схему линейной цепи кодововключающего реле КВ и шунтирующих цепочек через тыловые контакты реле АП(1,2) и БП(1,2) позволило передавать информацию от шестой сигнальной установки на четвертую сигнальную установку о вступлении поезда на блок-участок 6П. При отсутствии поезда ток, протекающий по цепи Л-ОЛ через достаточно большое сопротивления обмоток реле Л1 и Л2, недостаточен для срабатывания реле КВ.

При вступлении головы поезда за шестой светофор реле БП1, БП2 шунтируют обмотки реле Л1 и Л2, ток увеличивается и реле КВ притягивает свой якорь. При освобождении рельсовых цепей с индексом Б возбужденное состояние реле КВ сохраняется за счет шунтирующей цепочки через тыловые контакты реле АП1, АП2.

К

Рис. 4 Схема линейной цепи Л-ОЛ

онтакты реле КВ в шунтирующей цепи исключают передачу на локомотив, следующий по блок - участку 8П, кодового сигнала от четвертой сигнальной установки при ложной занятости или изломе рельса на 6П. Этим обеспечивается соответствие показаний напольного и локомотивного светофоров.

При смене направления движения линейная цепь коммутируется контактами реле ПН1 для передачи информации в противоположном направлении.

7. Схемы управления огнями светофоров

В системе АБТ предусмотрены двухнитевые лампы для всех огней светофора (рис.5). При неисправности основных нитей происходит автоматическое подключение питания к резервным нитям ламп, а при перегорании обеих нитей лампы красного огня закрытого светофора производится "перенос" красного огня на предыдущий светофор.

Выбор огней светофоров осуществляется контактами сигнального реле З и дублированных сигнальных реле Ж1 и Ж2, состояния которых зависят от состояния линейных реле Л1, Л2.

В схеме применено двухполюсное размыкание цепей питания ламп разрешающих огней. Кроме того, с целью повышения безопасности функционирования схемы она построена таким образом, что включение разрешающих огней происходит через последовательно включенные фронтовые контакты дублированных реле Ж1 и Ж2, а их выключение и включение запрещающего сигнала происходит при обесточивании любого из этих реле.

Огневые реле в схеме управления огнями светофора осуществляют контроль за состоянием ламп и выполняют следующие функции:

• РО ‑ контроль основных нитей ламп разрешающих огней в горячем состоянии и включение резервных нитей при неисправности основных;

• КО1 ‑ контроль основной нити лампы красного огня в холодном и горячем состояниях и включение резервной нити;

• КО2 ‑ контроль резервной нити лампы красного огня в холодном и горячем состояниях.

Цепь контроля нитей ламп красного огня в холодном состоянии организована от источника С31-МС, через последовательно включенные высокоомную и низкоомную обмотки огневого реле.

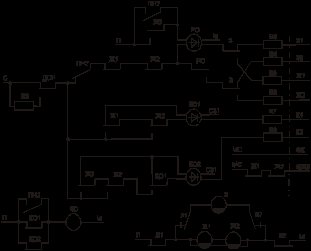

Рис.5 Схема управления огнями проходного светофора

При обесточивании любого из указанных реле информация о неисправности передается на ближайшую станцию по цепям диспетчерского контроля. Кроме того, при перегорании обеих нитей лампы красного огня закрытого светофора осуществляется процедура "переноса" красного огня на предыдущий светофор. Это реализуется с помощью реле КО, которое своими контактами разрывает линейную цепь Л-ОЛ.
