Так как качество обработки зависит от высоты падения изделий, определяющейся диаметром барабана D, то при одной и той же расчетной вместимости V_р целесообразно при проектировании машин увеличивать диаметр D и сокращать его длину L. Однако, ограничительным фактором этого является рост уровня вибрации и динамических нагрузок, возникающих при центробежном отжиме белья.

Процент перфорации стиральных барабанов ограничивается их прочностью и жесткостью. Обычно он составляет 25…30% от общей поверхности барабана.

Таким образом, приведенные выше уравнения позволяют получать основные конструктивные и режимные параметры бытовых стиральных машин барабанного типа в зависимости от величины загрузки бельем. Наиболее оптимальной загрузкой считается масса сухого белья 4…5 кг. Для компактных машин масса белья несколько ниже – 3 кг (но может быть и выше). Некоторые бытовые стиральные машины рассчитаны на загрузку белья до 6…7 кг.⁶

Заключение

Из года в год стиральные машины совершенствовались. Сначала механизировали самый трудоемкий процесс-стирку. Затем механизировали отжим белья. Для отжима в отечественных машинах применяются ручные отжимные валики и центрифуги, представляющие собой вращающийся металлический барабан, имеющий форму усеченного конуса с отверстиями в верхней его части. При быстром вращении центрифуги под действием центробежной силы белье прижимается к стенкам барабана, находящаяся в белье жидкость поднимается и через отверстия стекает в бак центрифуги.

Отечественная промышленность выпускает стиральные машины различных конструкций, которые классифицируются по различным признакам. В основном, в соответствии с ГОСТ 8051-62 машины подразделяются на следующие типы:

• машина типа СМ – стиральная машина без отжима. Стирка.

• машина типа СМП – полуавтоматическая стиральная машина с автоматическим устройством для регулирования времени стирки. Стирка, полоскание, отжим, откачка и перекачка жидкости механизированы.

• машина типа СМР – стиральная машина с ручным отжимом. Стирка и полоскание механизированы, отжим ручной – валиками. В некоторых моделях машин с ручным отжимом имеются реле времени и насос для откачки жидкости.

• машина типа СМА – автоматическая стиральная машина с программным управлением. Стирка, полоскание, отжим, откачка и перекачка жидкости механизированы и автоматизированы.

Также должна быть усовершенствована технология ремонта стиральных машин, так как без какого-либо прибора нельзя найти или устранить поломку, и усовершенствованы сами приборы, так как совершенствуется технология производства.

Библиографический список

1. Ремонт и обслуживание бытовых машин и приборов: Учеб. пособие для нач. проф. образования / С.П. Петросов, В.А. Смоляниченко, В.В. Левкин и др. – М.: Издательство центр «Академия», 2003. – 320 с.

2. Диагностика и сервис бытовых машин и приборов: Учебник для сред. проф. образования / С.П. Петросов, С.Н. Алехин, А.В. Кожемяченко и др. – М.: Издательский центр «Академия», 2003. – 320 с.

3. Оборудование и технология ремонта бытовой техники: Учеб. пособие для студентов вузов / Болгов И.В., Набережных А.И., Фишман Б.Е., Баринов В.В. – М.: Легкая индустрия, 1978. 311 с., ил.

4. Петрович Н.П. Ремонт электробытовой техники. Справочник. – Мн.: Выш. школа, 1978. – 256 с., ил.

5. Лепаев Д.А. Ремонт стиральных машин: Справочник. – М.: Легпромбытиздат, 1987. – 208 с.: ил.

6. Алехин С.Н. Проектирование бытовых стиральных машин: Практикум / С.Н. Алехин. – Шахты: Изд-во ЮРГУЭС, 2004. – 65с.

Приложение

Графическая часть

Рис. 1. Подъемник-кантователь для ремонта стиральных машин

1 – основание; 2 – электропривод; 3 – электрооборудование; 4 – колонна; 5 – тележка; 6 – собачка; 7 – улавливающее устройство; 8 – рычаг; 9 – рейка; 10,14 – кронштейны; 11 - приспособление; 12 – редуктор; 13 - рейка

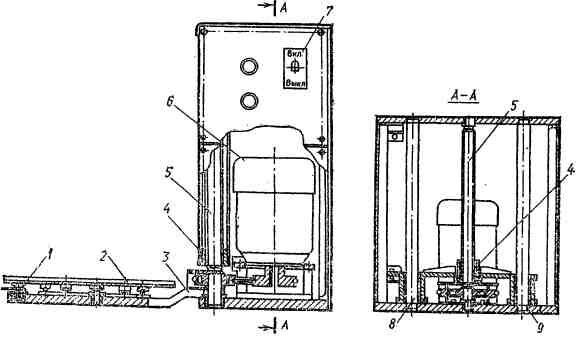

Рис. 2. Подъемный стол с поворотным кругом

1 - фиксатор; 2 - поворотный стол; 3 - опора; 4 - гайка; 5 - винт; 6 - электродвигатель; 7 - автоматический выключатель; 8 - колонка; 9 - станина

1 Ремонт и обслуживание бытовых машин и приборов: Учеб. пособие для нач. проф. образования / С.П. Петросов, В.А. Смоляниченко, В.В. Левкин и др. – М.: Издательство центр «Академия», 2003. – 320 с.

2 Ремонт и обслуживание бытовых машин и приборов: Учеб. пособие для нач. проф. образования / С.П. Петросов, В.А. Смоляниченко, В.В. Левкин и др. – М.: Издательство центр «Академия», 2003. – 320 с.

3 Оборудование и технология ремонта бытовой техники: Учеб. пособие для студентов вузов / Болгов И.В., Набережных А.И., Фишман Б.Е., Баринов В.В. – М.: Легкая индустрия, 1978. 311 с., ил.

4 Петрович Н.П. Ремонт электробытовой техники. Справочник. – Мн.: Выш. школа, 1978. – 256 с., ил.

5 Лепаев Д.А. Ремонт стиральных машин: Справочник. – М.: Легпромбытиздат, 1987. – 208 с.: ил.

6 Алехин С.Н. Проектирование бытовых стиральных машин: Практикум / С.Н. Алехин. – Шахты: Изд-во ЮРГУЭС, 2004. – 65с.
