Федеральное агентство по образованию

Томский государственный архитектурно-строительный университет

КУРСОВОЙ ПРОЕКТ

ПРОЕКТИРОВАНИЕ МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ

ТЕМА

«БАЛОЧНАЯ ПЛОЩАДКА»

Составила:

Студентка гр.162-021

Гусакова Н.В.

Проверил:

Айдаров Д.П.

Томск 2011

Таблица 1Геометрические характеристики подобранных сечений

Вариант 1

1. Балочная клетка нормального типа. Схема балочной клетки

Компоновка варианта.

Принимая ориентировочно пролёт настила равным 1м, по табл. п3. находим , затем по табл. п4. устанавливаем рекомендуемую толщину настила .

Тогда пролёт настила

, где

пролёт настила

коэффициент надёжности по назначению, численное значение которого = 0,95.

норма прогиба

.

коэф. Пуассона

Требуемое количество шагов балок настила в пределах пролёта главной балки

пролёт главной балки

Округляя количество шагов большую сторону до целого чётного числа, (на основе ограничений по компоновке варианта), окончательно К=9.

Фактический шаг балок настила

.

Компоновка варианта

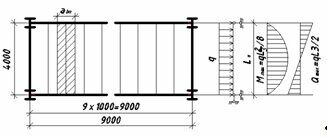

Рис.1 Компоновка балочной клетки нормального типа.

2. Расчёт балки настила

Расчетная схема настила

Расчетную схему балки настила принимаем в виде однопролетной шарнирно-опертой балки пролётом 400 см, загруженной равномерно распределённой погонной нагрузкой, собираемой с грузовой площади шириной

Рис.2 Расчётная схема настила

1- настил

2- балка настила

3- сварные швы

Сбор нагрузок

В соответствии с рис. 2 погонная нормативная нагрузка на балку настила

Где

1.02, коэффициент, учитывающий собственный вес балки

, коэффициент сочетания нагрузок

коэффициент надёжности постоянных нагрузок, для стальных конструкций =1,05.

коэффициент надёжности постоянной нагрузки 1,1 приведено в задании на проектирование.

шаг балок настила

плотность стали

Погонная расчетная нагрузка:

Статический расчёт балки настила в соответствии с принятой расчётной схемой

Подбор сечения балки настила

Требуемые геометрические характеристики сечения балки:

-момент сопротивления

Где

коэффициент, учитывающий ограниченных пластических деформаций в сечении балки =1,1 по ГОСТ 8239-89

расчётное сопротивление стали по пределу текучести (табл. П2) ГОСТ 27772-88

, коэффициент условий работы

-момент инерции

.

Где

167 (табл. П.3), при пролёте балки l=4м.

По ГОСТ 8239-89 принимаем I №30 с J_x =7080 см⁴, W_x=472см³, b_f=13,5см, P_bn=36,5кг/м, t_wbn =0,65см

Одновременно должно выполняться неравенство W_x > W_req; J_x ≥ J_req.

Уточняем толщину настила

Окончательно t_n=9мм.

Расход стали по варианту:

Вариант 2

Балочная клетка усложнённого типа

1. Компоновка варианта

В соответствии с ограничениями по компоновке варианта шаг второстепенных балок принимаем b=2м.

Количество шагов второстепенных балок в пределах пролёта главной балки:

Т. к. получилось дробное число, количество шагов округлим в меньшую сторону К=4 => b=2,25 м.

Учитывая, что по первому варианту а_bn = 100см, определяем требуемое число шагов балок настила в пределах пролёта второстепенных балок:

Количество шагов отвечает ограничениям по компоновке варианта.

Таким образом, шаг балок настила a_bn =100см, а их пролёт b=200см шаг второстепенных балок b=225 см, и их пролёт l_s = 400см.

Компоновка варианта

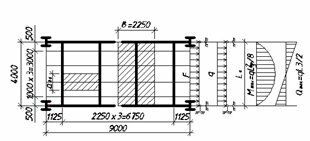

Рис.3 Компоновка балочной клетки усложнённого типа

2. Расчёт балки настила

Расчётная схема балки настила (рис.2).

Сбор нагрузок

Погонная расчетная нагрузка:

Статический расчёт балки настила:

Подбор сечения

Требуемые геометрические характеристики

-момент сопротивления

.

-момент инерции

.

Принимаем по ГОСТ 8239-89 I №18 с J_x=1290см⁴, W_x=143см³, b_fbn=9,0см, P_bn=18,4кг/м.

Толщина настила

Окончательно t_n=10мм.

3.Расчёт второстепенной балки

Расчётную схему принимаем в виде однопролётной шарнирноопертой балки пролётом l_s=400см, сосредоточенными силами.

- опорная реакция балки настила

Погонная нормативная нагрузка

Погонная расчётная нагрузка

Статический расчёт:

Подбор сечения балки

Требуемый момент сопротивления сечения балки

-момент инерции

По ГОСТ 8239-89 принимаем I №40 с J_x=19062см⁴, W_x=953см³, b_fbn=15.5см, P_bn=57кг/м.

Проверка прочности, жёсткости и общей устойчивости

Общая устойчивость балки обеспечивается при выполнении условия:

Значение

по табл. П5 определяем

Фактическое значение

Неравенство не выполняется, т.к.

= 6,45 > = 5,87

В соответствии с рекомендациями п.13 перейдём на расчёт балки как упруго работающей. При с₁ = 1.

Требуемый момент сопротивления

Требуемый момент инерции

.

Достаточно прежний номер профиля балки По ГОСТ 8239-89 принимаем I №40 с J_x=19062см⁴, W_x=953см³, b_fbn=15.5см, P_bn=57кг/м.

Тогда

по табл. П.5 определяем

Уточняем предельное значение

при

коэффициент учитывающий развитие пластической деформации в сечении балки; при расчёте балки по упругой стадии работы.

Неравенство = 6,89 > = 19,4 выполняется, следовательно устойчивость второстепенной балки обеспечена.

Расход стали по варианту.

Сравнение вариантов.

Вывод: За оптимальный принимаем первый вариант, имеющий меньший расход стали и более простое конструктивное решение.

4. Расчет и конструирование составной сварной балки

На стальной листовой настил толщиной t_n=9 мм, передаётся равномерно распределённая временная нагрузка q_n=45кН/м² с .

Настил опирается на прокатные балки из двутавра I №30 ГОСТ 8239-89

Линейная плотность P_bn кг/м

Ширина полки балки b_fbn=135мм

Опорная реакция Q_bn= 97,2 кН

Шаг балок a_bn=1000мм

Отметка пола площадки H_f = 6000м

Отметка верха габарита помещения H_g=4,000м.

Выбор материала балки.

Согласно задания дан материал сталь С235.

Предположим. Что толщина листового настила и толщина полок вспомогательных (прокатных) балок не будет превышать 20 мм по табл.п2. для толщины проката от 7 до 20мм выписываем нормативные и расчётные сопротивления стали С-235, необходимые для производства расчётов:

R_yn=23,5 кн/cм² , R_un=36 кн/cм² , R_y=23 кн/cм² , R_u=35 кн/cм² , R_yn=13,5 кн/cм²

Выбор расчётной схемы балки

Расчётную схему главной балки принимаем в виде однопролётной шарнирно опёртой балки. Нагрузка на главную балку от балок настила передаётся в виде сосредоточенных сил. Так как количество сосредоточенных сил более 5. действие сил заменяем действием равномерно распределённой нагрузки.

Рис.4 Расчётная схема главной балки

Принимаем для балки настила:

Двутавр I №30 ГОСТ 8239-89 с J_x =7080 см⁴, W_x=472см³, b_f=13,5см, P_bn=36,5кг/м, t_wbn =0,65см

Сбор нагрузки на балку.

Нормативная погонная:

где

коэффициент, учитывающий собственный вес главной балки, принимаемый при пролёте l_m ≤ 12м =1,02

коэффициент сочетания нагрузок, равный 1 при одной временной нагрузке

кг/см³ плотность стали.

Погонная расчётная нагрузка:

- коэффициент надёжности по нагрузке от собственного веса стальных конструкций перекрытия.

Статический расчёт балки

По принятой расчётной схеме изгибающий момент в середине пролёта (рис.3).

Подбор основного сечения балки

Главные балки площадки запроектированы сварными составного сечения, состоящие из стенки и двух поясов (полок). Материал конструкции сталь С235 по ГОСТ 27772-88.

Рассчитываем балку в предположении её упругой работы, принимаем гибкость стенки

Требуемый момент сопротивления.
