Функция САРТ следующая:
Осуществляет коррекцию толщины полосы по показаниям рентгеновского измерителя толщины.
Функциональная схема САРТ приведена на рис. 4.2
На рис. 4.1 показана схема управления нажимным устройством, измерение толщины полосы осуществляется двумя рентгеновскими датчиками на входе и выходе из клети. Регулирование толщины полосы осуществляется с помощью гидравлического нажимного устройства. Главным параметром в данном процессе является толщина полосы.

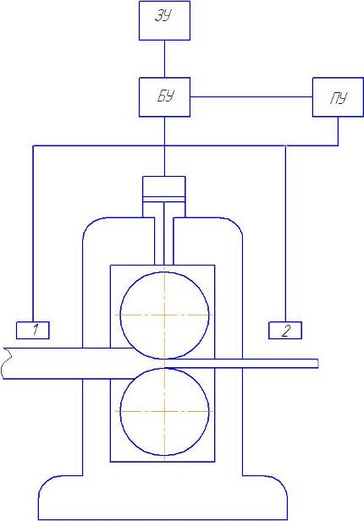

Рис. 4.1. Схема управления нажимным устройством:
1,2 – датчик измерения толщины; ЗУ – задающее устройство; БУ – Блок управления гидроцилиндром; ПУ – преобразующее устройство

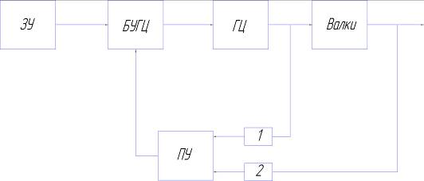

Рис. 4.2. Функциональная схема регулирования ширины полосы
5. Устройство и принцип работы AS-interface
Отличительной чертой AS-интерфейса является использование одного 2-жильного кабеля для обмена данными и подвода питания к датчикам и исполнительным устройствам. Для питания сетевых устройств должны использоваться только специальные блоки питания, предназначенные для работы в AS-интерфейсе. Обычные стабилизированные блоки питания могут использоваться только для питания вспомогательных цепей сетевых устройств AS интерфейса.
Сетевой кабель имеет оболочку специального профиля, что исключает возможность ошибок при монтаже сетевых компонентов. Подключение новых компонентов производится методом прокалывания оболочки кабеля.
В составе AS-интерфейса могут использоваться:
• Ведущие сетевые устройства в виде коммуникационных процессоров программируемых контроллеров SIMATIC S5/S7 и станций распределенного ввода-вывода SIMATIC ET 200M/X, а также модулей связи DP/AS-i.
• Сетевой кабель AS-интерфейса с оболочкой специальной или круглой формы.
• Повторители/ расширители.
• Блоки питания AS интерфейса.
• Модули для подключения стандартных датчиков и исполнительных устройств.
• Датчики и исполнительные устройства с встроенным интерфейсом ведомых устройств.
• Приборы для установки сетевых адресов ведомых устройств AS-интерфейса.
• Оборудование и аппаратура других производителей. Конфигурация AS-interface представлена на рис. 5.1.

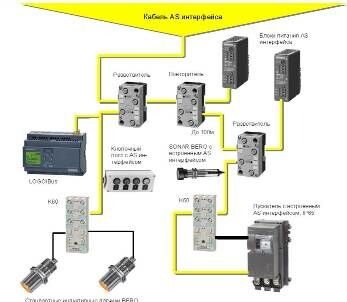

Рис. 5.1. Конфигурация AS-interface
Список использованной литературы
-
Коновалов Ю.В. Справочник прокатчика. М.: Металлургия, 1997, 312 – с.
-
Климовицкий М.Д. Приборы автоматического контроля в металлургии. М.: Металлургия, 1989, 296 – с.
-
Выдрин В.Н., Федосиенко А.А. Автоматизация прокатного производства. М.: Металлургия, 1986, 232 – с.
