1. Структурный и кинематический анализ главного механизма

Выходные данные согласно заданию к курсовому проекту.

1. Схема двухпоршневого V - образного насоса (рис. 1.1)

2. Угловая скорость кривошипа , с^-1 16

3. Погонная единица массы , кг/м 19

4. Коэффициент ( ) 6,2

5. Коэффициент ( ), Н/м 5000

6. Угол 100

7. Длина кривошипа , мм 140

8. Длина шатуна , мм 560

9. Неравномерность хода 1/5

Рис. 1.1. Кинематическая схема механизма

1. Структурный анализ механизма

Механизм двухпоршневого горизонтального насоса состоит из 6 звеньев:

1 – кривошип ОА;

2, 3 – шатуны АB и AE;

4, 5 – ползуны (поршни) B и E;

6 – стойка.

Звенья механизма образуют 7 кинематических пар, из которых 5 вращательных и 2 поступательные.

Согласно формуле Чебышева степень свободы определиться как

где - количество звеньев, ;

- количество кинематических пар класса, ;

- количество пар класса, .

Таким образом, механизм имеет одну степень свободы.

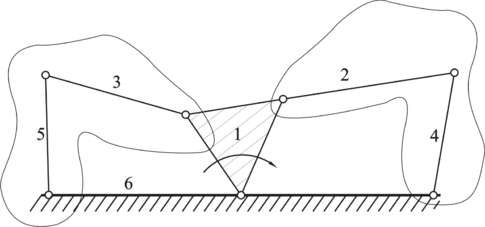

На рис. 1 изображена структурная схема механизма с разбиением на группы Асура и начальный механизм.

Структурная схема наглядно показывает, что механизм состоит из начального механизма 1 класса (стойка 6 и кривошип 1) и двух групп Асура (шатун 2 и ползун 4, шатун 3 и ползун 5).

Рис. 1.2 Структурная схема механизма

Структурная формула механизма:

Механизм относится к механизмам II класса по классификации И. И. Артоболевского.

1. Построение плана положений механизма

На листе формата А1 изображаем в масштабе план положений механизма. План строим в такой последовательности. Выбираем масштаб построения:

Выбираем произвольную точку О и из нее описываем окружность радиуса ОА. Начальное положение точки А (А_О) выбираем согласно исходной схемы на продолжении направляющей ОE, при пересечении ее с вычерченной окружностью. От точки А_О в направлении вращения кривошипа ОА разбиваем окружность на 12 равных частей, через каждые 30 градусов, проставляя при этом последовательно точки А₁, А₂ и т. д. Соединив полученные точки с центром окружности О, получим 12 положений кривошипа ОА. Точка E принадлежит шатуну АE и ползуну E и движется поступательно по направляющей ОE, поэтому для построения плана положений звена АE из каждой точки А раствором циркуля, равным длине шатуна АE в принятом масштабе, делаем засечки на направляющей, получая точки E₁, E₂ и т. д. План положений для звена AB строим аналогично.

2. Построение планов скоростей

Паны скоростей строятся по векторным уравнениям, которые составляются отдельно для каждой группы Асура в порядке присоединения их к ведущему звену.

Для ведущего звена ОА определяем величину скорости точки А:

Вектор перпендикулярен радиусу, т. е. отрезку ОА, и направлен в сторону, определяемую направлением . Задаемся масштабом плана скоростей

,

и вычисляем отрезок , изображающий в выбранном масштабе вектор

Из произвольной точки Р, называемой полюсом плана скоростей, откладываем в указанном направлении отрезок длиной 44,8 мм.

Составляем векторное уравнение, по которому определим скорость точки B, принадлежащей шатуну АB и ползуну B.

Скорость точки А известна, скорость относительного вращения точки B вокруг точки А перпендикулярна радиусу вращения отрезку АB и определяется по формуле

.

Скорость точки B направлена вдоль направляющей АB. Таким образом, получаем векторное уравнение, в котором два вектора известны по направлению, но неизвестны по величине, а третий вектор известен по направлению и по величине. Решая это векторное уравнение графическим способом, получим план скоростей для группы Асура, состоящей из звеньев 2 и 4. В соответствии с векторным уравнением через конец вектора (точку а) проводи направление вектора , перпендикулярное BА, а через полюс - направление вектора , параллельное АB. На пересечении этих направлений поставим точку B, а отрезки и в масштабе будут представлять скорости и . Для определения их величины достаточно измерить соответствующие отрезки и умножить их на масштабный коэффициент :

Пользуясь построенным планом скоростей, можно определить угловую скорость по формуле:

Для определения направления переносим вектор в точку B механизма и рассматриваем движение этой точки относительно точки А по направлению скорости .

Аналогично строим план скоростей для группы Ассура (звенья 3 и 5) по уравнению:

и определяем угловую скорость шатуна AE:

Для определения направления переносим вектор в точку E и рассматриваем движение этой точки относительно точки A.

Изложенным выше способом строим планы скоростей для остальных 11 положений.

Результаты построения заносим в таблицу 1.1.

Таблица 1.1

2. Построение планов ускорений

Определяем ускорение точки А. Так как кривошип по условию движется равномерно (угловое ускорение равно нулю), то ускорение точки А состоит только из нормальной составляющей, которая равна:
