Таблиця 2.1 Визначення зусиль у ланках механізму

Сила			Н			Н		Н		H		Н			Н		Н
Н			2,56			615		620		208,76		40,86			313,92		66,56
мм			0,26			61,5		62		20,88		4,1			31,4		6,66
Сила
Н	423,79			620			367						30
мм	42,4			62			36,7						3
Сила		Н			Н				Н		Н			Н		Н		Н
Н		367			54,64				5,64		322			31,5		342,2		33,5
мм		36,7			5,464				0,564		32,2			3,15		34,22		3,35

3. Синтез зубчастої передачі

3.1 Розрахунок геометричних параметрів евольвентного зачеплення зачеплення

Зубчасті передачі є важливою складовою частиною більшості сучасних машин і багатьох приладів. Тому велике значення має грамотне їхнє проектування.

Важливим етапом проектування є геометричний синтез зубчастої передачі, тобто правильний вибір вихідних параметрів, що щонайкраще задовольняли б конкретним умовам роботи передачі, а тапкож, геометричний розрахунок зубчастої передачі і перевірка їхніх якісних показників.

Геометричний розрахунок ведемо для неравнозміщеного зачеплення, тому на початку необхідно вибрати коефіцієнти зсуву з табл.2.1 [3, стр.8] в залежності від числа зубів.

Розрахунок параметрів буде вестися для нульового та неравнозміщеного зачеплення.

Параметри, які не змінюються в результаті зміщення:

крок по ділильній окружності

• радіуси ділильних окружностей

• радіуси основних окружностей

• крок по основній окружності

Параметри неравнозміщеного зачеплення:

• кут зачеплення

По таблиці 2.2 [3, стр.11], застосувавши метод інтерполяції, отримаємо:

• радіуси початкових окружностей

• міжосьова відстань

• радіуси окружностей впадин

• висота зуба

• радіуси окружностей вершин

• товщина зубів по ділильним окружностям

• товщина зубів по основним окружностям

• товщина зубів по початковим окружностям

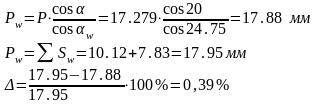

крок по початковій окружності

• товщина зубів по окружностям вершин

• коефіцієнт перекриття

Результати заносимо в табл.3.2.

3.2 Розрахунок контрольних розмiрiв евольвентного зацеплення

Розміри по постійній хорді

Відстань від окружності вершин до постійної хорди

Кiлькiсть впадин якi охоплюються скобою:

приймаемо =1

приймаемо =3

Довжина загальної нормалі

Таблиця 3.1 Значення параметрів зачеплення

3.3 Перевiрка якостi зубцiв та зачеплення

3.3.1 Перевiрка на не незагострення

Вважаючи, що робочi поверхнi зубцiв проектуемих колiс пiдданi термообробцi, пред’являемо наступну вимогу до iх товщини по окружностi вершин :

,

,

,

Виходячи з цього робимо висновок ,що зуб шестернi е незагостреним.

,

Виходячи з цього робимо висновок ,що зуб колеса е незагостреним.

3.3.2 Перевiрка на вiдсутнiсть пiдрiзання.

Зуб е пiдрiзаним якщо в процесi нарiзання зрiзаеться частина евольвенти бiля ножки зуба.

Перевiрка шестернi:

Виходячи з цього робимо висновок ,що зуб шестернi е не пiдрiзаним.

Перевiрка шестернi:

Виходячи з цього робимо висновок ,що зуб колеса не є пiдрiзаним.

3.3.3 Перевiрка на вiдсутнiсть iнтерференцii

Зубцi повиннi контактувати тiльки евольвентними частинами профiлiв.

Iнтерференцiєй називається таке явище в зачепленнi, коли евольвента одного колеса працює з викружкою (галтеллю) другого колеса.

Перевiрка на вiдсутнiсть iнтерференцii мiж зубцями колеса та викружкою (галтеллю) зубцiв шестернi:

,

де - довжина лiнii зацеплення;

- радiус кривизни евольвенти колеса.

Виходячи з цього робимо висновок ,що iнтерференцiя мiж зубцями колеса та викружкою (галтелью) зубцiв шестернi вiдсутня.

Перевiрка на вiдсутнiсть iнтерференцii мiж зубцями шестернi та викружкою (галтелью) зубцiв колеса:

,

де - радiус кривизни евольвенти шестернi.

Виходячи з цього робимо висновок ,що iнтерференцiя мiж зубцями шестернi та викружкою (галтеллю) зубцiв колеса вiдсутня.

3.3.4 Коефiцiент перекриття

Для забезпечення плавностi зачеплення коефiцiент перекриття для силових передач приймаеться .

У нашому випадку ,

,тобто умова виконуеться.

3.4 Побудова картини зубчастого зачеплення

Креслення неравнозміщеного евольвентного зубчастого зачеплення виконується за методом, вказаним у [3, с.26-28].

Перш ніж почати, необхідно вибрати масштаб: М 5:1. Креслення профілів зубців виробляється в такій послідовності:

1. Відклавши в масштабі міжосьову відстань , проводимо початкові окружності, основні окружності і лінію зачеплення, що повинна пройти через полюс зачеплення Р і бути загальної дотичній до основних окружностей.

2. Контролюємо правильність побудови

.

3. Будуємо евольвенти, що описує крапка Р прямої при перекочуванні її по основних окружностях. Для побудови евольвенти шестірні поділяємо відрізок на кілька рівних частин - від крапки відкладаємо по основній окружності вправо стільки ж відрізків, уліво - кілька таких же окружностей.

Проводячи в цих крапках дотичні до основної окружності і відкладаючи на них крапки відрізків, одержуємо крапки евольвентного зуба шестірні.
