Система автоматического регулирования мокрого помола сырья была реализована в виде установки КРС-63. По усредненным данным, эта установка повышала производительность сырьевых мельниц на 6,9%, снижала влажность шлама на 1,3 %, уменьшала разброс топкости помола в два раза. Средний годовой экономический эффект от внедрения одной установки составлял 14,5 тыс.руб., окупаемость — около одного года.
Для мельницы самоизмельчения «Гидрофол» также разработана СКР. В составе данной системы имеются три контура управления:
управление скоростью двигателя транспортера, подающего мел и мельницу. Используется двигатель постоянного тока с тиристорным преобразователем. Управляющее воздействие изменяется в зависимости от активной мощности приводного двигателя, характеризующей степень заполнения мельницы;
управление расходом глиноогарочного шлама, подаваемого в мельницу, в соответствии с заданным отношением к расходу мела. Контроль расхода осуществляется индукционным расходомером ИР-51 (ИР- 11), управление — путем воздействия на шламовые задвижки или пережимные устройства;
управление расходом воды в мельницу по цепи: индикатор вязкости шлама, установленный на выходе мельницы, - блок преобразования сигнала — регулятор — исполнительный механизм (ИМ) — задвижка или пережимное устройство, изменяющее подачу воды.
Автоматизация процесса мокрого помола сырья в трубной шаровой мельнице
Цементное сырье независимо от его вида подготавливают в трубных шаровых мельницах. Если завод использует мягкое пластичное сырье — мел и глину, то мельницы служат только для окончательного его измельчения. При работе на твердых породах весь процесс измельчения' после его дробления ведется непосредственно в трубных мельницах.
Системы автоматического управления процессом помола в многокамерных шаровых мельницах открытого цикла должны обеспечивать стабилизацию технологических параметров — тонкости помола, влажности и максимальной производительности (рис.4).
В автоматическом регулировании загрузки мельниц сырьем заложен принцип поддержания соотношения между частотой шума в первой камере и величиной расхода подаваемого материала электронным регулирующим прибором. При этом величину соотношения принимают такой, при которой колебания тонкости помола шлама получаются наименьшими. У первой камеры установлен микрофон, который воспринимает частоту шума, издаваемого камерой, и преобразует ее в электродвижущую силу. Для контроля и регулирования процессов мокрого помола используют микрофоны с экранировочными щитками, что повышает направленность их действия. Возбужденная в микрофоне электродвижущая сила передается в усилительно-преобразующий блок, который усиливает и преобразует шумовую электродвижущую силу в напряжение постоянного тока. Величина напряжения пропорциональна этой частоте. Полученное таким образом напряжение подается на электронный автоматический потенциометр, измеряющий и регистрирующий величину напряжения и, следовательно, заполнение мельницы материалом.
Рис.4. Схема автоматического регулирования помола сырья в трубной шаровой мельнице.
Сигнал с автоматического потенциометра поступает на вход электронного регулирующего прибора, управляющего исполнительным механизмом, который переставляет нож тарельчатого питателя. На ноже питателя установлен индукционный преобразователь расхода сырья. Исполнительный механизм включается лишь тогда, когда величина регулируемого параметра выходит за пределы зоны нечувствительности регулирующего прибора. Поскольку при изменении размалываемое™ материала изменяется частота шума камеры, регулятор всякий раз уменьшает или увеличивает количество материала, поступающего в мельницу. Система автоматического регулирования загрузки сырья устраняет перегрузку второй и третьей (а в четырехкамерной мельнице и четвертой) камер при подаче мелкого сырья и недогрузку этих камер при подаче крупного сырья. В результате становится возможным иметь меньший разброс значений тонкости помола шлама.
В основу автоматического регулирования влажности шлама, выходящего из мельницы, положен принцип поддержания определенного соотношения между частотой шума в зоне шлакообразования и расходом воды, подаваемой в мельницу. Величину этого соотношения принимают, исходя, из необходимости обеспечить минимальные колебания влажности шлама. Принятое соотношение поддерживают автоматически электронным регулирующим прибором, на вход которого подается сигнал, пропорциональный уровню загрузки мельницы и плотности шлама в зоне шламообразования (под зоной шламообразования подразумевают ту часть длины мельницы, где вся вода усвоена материалом, и перемещение водяного потока относительно материала практически отсутствует). Сигнал пропорциональный расходу воды, также подается на вход регулирующего прибора. Электронный регулирующий прибор получает также и сигнал от системы автоматической коррекции, пропорциональный степени вязкости шлама. Указанная система коррекции автоматически изменяет расход воды при отклонении вязкости шлама от заданной величины.
В схеме автоматического регулирования влажности шлама, выходящего из мельницы, использован промежуточный каскад регулирования расхода воды по частоте шума второй камеры. Микрофон, установленный вблизи обечайки мельницы у зоны шламообразования против середины второй камеры, воспринимает частоту шума в этой камере. В усилительно-преобразующем блоке э. д. с. микрофона усиливается и преобразуется в напряжение постоянного тока, которое подается на вход электронного автоматического потенциометра. Потенциометр измеряет и регистрирует величину напряжения и косвенно загрузку второй камеры шламом, а также его вязкость. С реостатного преобразователя автоматического потенциометра сигнал поступает на вход электронного регулирующего прибора, управляющего исполнительным механизмом, который установлен на кране трубопровода.
Измерителем расхода воды служит дифманометр. От него сигнал поступает на электронный регулирующий прибор, который и обеспечивает стабилизацию расхода воды в заданном объеме. Исполнительный механизм включается только тогда, когда величины регулируемых параметров — расход воды или шум — в зоне шламообразования выходят за пределы нечувствительности регулирующего прибора.
При изменении частоты шума в зоне шламообразования регулятор автоматически изменяет расход подаваемой в мельницу воды. При стабильном давлении в трубопроводе и достаточно линейной характеристике крана обратную связь через расходомер заменяют жесткой обратной связью от исполнительного механизма, перемещающего кран. Если расход воды изменяется в результате изменения давления в водопроводной магистрали, то регулятор восстанавливает заданный расход воды.
При работе рассмотренного каскада регулирования в качестве самостоятельного регулятора влажности необходимо периодически изменять его задания, поскольку происходит постоянный «уход» вязкости шлама от заданной величины. С этой целью в схеме предусмотрен каскад регулирования, состоящий из вискозиметра и регулирующего прибора прерывистого действия. Такой регулятор при большом запаздывании и плавном изменении регулируемой величины (что наблюдают при применении промежуточного каскада) позволяет улучшить динамическую характеристику регулирования".
В последние годы институт ВИАСМ проводит работы по созданию усовершенствованной системы управления процессом мокрого помола сырья в мельницах при помощи УВМ. Для этой цели использована УВМ «Днепр-1». Она позволяет вводить информацию от релейных частотных, а также аналоговых преобразователей, обладающих унифицированным выходом 0–5 мА. В принятой схеме УВМ воздействуют на параметры настройки системы автоматизации, поддержания их оптимальными в соответствии с принятым алгоритмом управления. В связи с тем что с течением времени необходимо корректировать коэффициент передачи и задания системы регулирования из-за изменения свойств подаваемого материала, перегрузки мельницы, уменьшения во времени шаровой загрузки, с выходных устройств УВМ в систему регулирования подаются корректирующие сигналы. .
Управляющее воздействие для изменения коэффициента передачи подается с аналогового выхода УВМ на вход автоматического, самопишущего потенциометра с реостатным задатчиком. Напряжение прямого сигнала электроакустического преобразователя, зависящее от положения реостатного задатчика автоматического потенциометра, суммируется с напряжением сигнала обратной связи по расходу регулируемого компонента (воды или материала) и с напряжением управляющего воздействия от УВМ по изменению задания. Суммарный сигнал поступает на вход регулируемого прибора. Основные преимущества этой схемы заключаются в том, что использована аппаратура, серийно выпускаемая промышленностью.
Контроль влажности материала
Одним из технологических параметров характеризующих режим мокрого способа производства, является влажность материала на выходе из цепной завесы. Она обусловливает гранулометрический состав материала, скорость движения его в последующих зонах, интенсивность теплопередачи от газа к материалу, пылеунос из печи. Непрерывная информация о влажности материала за цепной завесой необходима для опережающего контроля в системе управления печью.
Для технологических линий сухого способа производства важным параметром является степень декарбонизации материала после запечных теплообменных устройств. Использование этого параметра позволит системе управления заранее воздействовать в нужном направлении на подаваемое в декарбонизатор или печь топливо.
Контроль этого параметра производится нейтронным методом, заключающимся в использовании замедления нейтронов при их упругом рассеянии на ядрах атомов водорода (контроль влажности) или углерода {контроль степени декарбонизации). Нейтронный метод положен в основу разработанного Гипроцементом и ВНИИРТом (Всесоюзным научно-исследовательским институтом радиационной техники) нейтронного влагомера НИВА-2 (рис. 5).

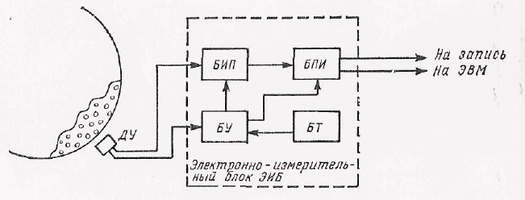

Рис.5 Нейтронный влагомер НИВА-2
Основу данного влагомера составляют детектирующее устройство (ДУ), устанавливаемое у корпуса печи, и электронно-измерительный блок.
Детектирующее устройство состоит из плутоний-берллиевого источника быстрых нейтронов с выходом порядка 105 нейтрон/с, четырех высокоэффективных гелиевых счетчик медленных нейтронов типа СИМ-18-1 и электронного блока усиления и формирования импульсов. Электронно-измерительный блок выключает в себя измерительно-пересчетный блок (БИП), блок таймера (БТ), блок управления (БУ) и блок преобразований индикация (БПИ), с выхода которого сигнал поступает на вход ЭВМ и на вторичный прибор.
Пределы измерения влажности, но шкале прибора 3—25 %, основная погрешность 1,5%. Устройство с 1977 г. эксплуатируется на трех печах Себряковского цементного завода. В дальнейшем оно было усовершенствовано НПО Промавтоматика путем перевода электронно-измерительного блока на микросхемы и модернизации ряда устройств; оно получило название НИВА-2М. Применение его на Себряковском заводе и в ПО Акмянцементас дает экономический эффект в 8—10 тыс. руб. в год на одну печь.
Особенностями АСУТП помола сырья являются:
алгоритм управления процессом в переходных режимах, необходимый для ввода технологического процесса в режим после пуска мельницы и подачи в нее сырья, а также при длительных перебоях в его поступлении;
алгоритмы диагностики ряда нарушений технологического процесса, таких как “завал”, “замазывание” и др.;
увеличение числа и централизация сигналов технологических параметров — как дискретных, так и аналоговых, и вывод их на дисплей и печать
возможность использования в АСУТП более сложных законов регулирования;
оптимальное управление, гарантирующее лучшее качество управления процессом;
реализация непосредственного цифрового управления (НЦУ) исполнительными механизмами, управляющими подачей сырья и воды в мельницу. Исходной информацией в АСУТП являются дискретные сигналы о работе мельницы и вспомогательных механизмов, поступлении сырья в мельницу и др., а также аналоговые сигналы о расходе воды и сырья, загрузке мельницы материалом, вязкости шлама, токе нагрузки и активной мощности главного привода.
Требования к автоматизированным системам контроля и управления
текущий контроль технологических параметров;
