Текст из файла (страница 5)

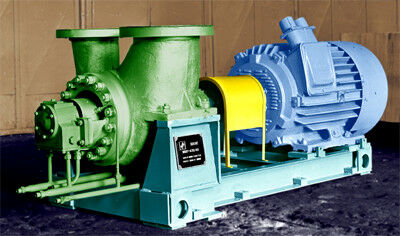

Рис. 1. Насос 350Д90.

В верхней части крышки насоса имеется отверстие с резьбой, куда подсоединен вентиль для удаления воздуха из насоса. Рабочее колесо установлено в середине горизонтального вала, на концы которого насажены подшипники качения. Подшипники установлены в корпусные гнезда. Вал уплотняется сальниковыми уплотнениями, установленные в сальниковые коробки. Сальники состоят из двух симметричных половинок сальникового фланца, промасленной набивки и сальникового кольца. Поверхности соприкасания корпуса и крышки уплотняются бумажной прокладкой. Направление вращения рабочего колеса обратно движению часовой стрелки, если смотреть со стороны электродвигателя. При работе насоса должен быть постоянный проток воды через сальники в виде капель или тонкой струйки.

Дренажные насосы

Насосы применяются: для осушения котлованов и траншей, для полива сельскохозяйственных угодий. Насос АНС – дренажный насос центробежный, самовсасывающий, соединенный с электродвигателем посредством упругой муфты с резиновым вкладышем. Вал с рабочим колесом установлен в опоре на двух шариковых подшипниках и составляет блок рабочего колеса, который устанавливается в корпусе насоса. Во избежание подсоса воздуха во всасывающую камеру корпуса насоса и попадания воды в подшипниковый узел, на валу установлены резиновые манжеты. В передней части насоса находится блок клапана, состоящий из всасывающего патрубка, клапана, корпуса клапана. Заливное отверстие на корпусе насоса герметично закрыто резиновой пробкой.

Рис. 2. Насос АНС-130

Принцип работы насоса заключается в том, что при вращении рабочего колеса происходит интенсивное перемешивание воды в спиральной и напорной камерах, соединенных между собой отверстиями, с выделением в атмосферу воздуха, поступающего из всасывающего рукава. По мере его выделения происходит процесс самовсасывания в течение 3-5 минут, затем начинается подача воды.

Характеристики перекачиваемой среды:

Насос ГНОМ 10-10 – переносной, центробежный, погружной, для загрязненных вод.

Рис. 3.1. Насос ГНОМ 10-10.

Основные узлы насоса:

1-ручка;

2-напорный патрубок;

3-ротор;

4-статор;

5-корпус насоса;

6-торцовое уплотнение;

7-разделительная камера;

8-обрезиненный отвод;

9-рабочее колесо.

Насос представляет собой моноблочную конструкцию, состоящую из герметизированного вертикального встроенного электродвигателя и насосной части.

Электродвигатель – асинхронный "сухого" исполнения с короткозамкнутым ротором, статором и крышками.

Статор – шихтованный пакет стальных листов, залитых в алюминиевый корпус.

Рис. 3.2. Насос ГНОМ 10-10

Ротор – шихтованный пакет листов электротехнической стали, напрессованный на вал. Обмотка ротора – "беличья клетка".

Ротор с валом установлены в двух подшипниках качения.

Охлаждение электродвигателя – перекачиваемой жидкостью.

Электронасос погружается в перекачиваемую жидкость на глубину не менее 300 мм. Жидкость засасывается рабочим колесом через сетку и подается по каналам в кольцевую щель между электродвигателем и кожухом.

Герметизация двигателя на валу осуществляется узлом уплотнения, состоящим из двух самоустанавливающихся торцовых уплотнений. Верхнее работает в масляной камере и разделяет среды масло – воздух; нижнее – в перекачиваемой среде и разделяет среды вода – масло.

Для управления работой и защиты электродвигателя электронасос комплектуется кнопочным постом управления и магнитным пускателем.

Пример условного обозначения: ГНОМ 10-10

Г - для грязной воды;

Н - насос;

О - одноступенчатый;

М - моноблочный;

10 - номинальная подача, м3/ч;

10 - напор, соответствующий номинальной подаче, м.

Приложение 2

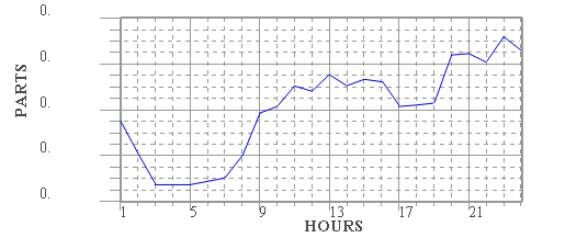

График почасового потребления горячей воды по городу в целом

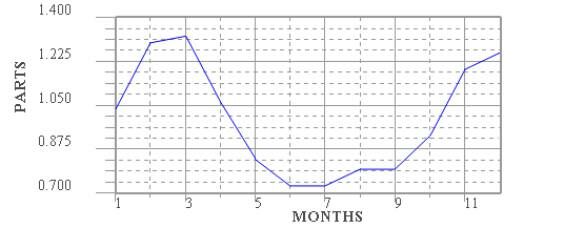

График помесячного потребления горячей воды городу в целом

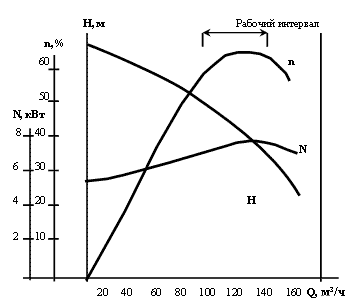

Характеристики
