Основные технические характеристики контроллера DeCont-182:

Рабочий диапазон температуры ………………….…. от - 40 до + 70 С

Влажность ………………………………….………… 5 … 95 %

Питание: версия V6.1 и младше ……………………. 24 (22 … 26) В

версия V7.1 и старше ….……………………….…… 24 (9 … 30) В

Ток потребления при напряжении питания 24В

(без интерфейсных плат) (не более) ………………... 75 мА

Тактовая частота основного процессора …………… 30 МГц

Емкость ПЗУ (на основе FLASH) ……………..……. 512 К

Емкость ОЗУ ……………………………………..……512 К

При пропадании питания сохранение данных в ОЗУ и ведение времени, при нормальных условиях, суммарно (не менее) …….... 2 лет

Уход часов …………………………………….…….. 1 мин/месс

Масса ……………………………………………….… 0,5 кг

Подключение DeCont-182 к ПК осуществляется с помощью адаптера RS485 PC-I-RS485.

Представляет собой преобразователь сигналов интерфейса RS485 в сигнал RS232 и предназначен для подключения шлейфа сети SYNET к коммуникационному порту компьютера типа PC.Адаптер содержит встроенный источник питания , подключенный к сети 220в. , снабжён разъёмом RS232 типа DB9 , совместимым с разъёмом RS232 PC через кабель удлинитель и разъёмным клемником RS485.Протакол работы канального уровня (2) соответствует международному стандарту ISO/IEC 7809:1993(HDLC).

Модули ввода(AIN8-i20)-вывода(AOUT1-20) комплекса DECONT являются локальными микропроцессорными устройствами связи с объектом и осуществляют первичную обработку входных датчиков непрерывных и дискретных сигналов и выдачу управляющих воздействий на ИМ. Каждый модуль имеет выход в технологическую сеть на основе интерфейса RS-485. У модулей каждый канал (в том числе интерфейса RS-485) имеет индивидуальную гальваническую изоляцию. Питание модулей осуществляется нестабилизированным напряжением 9…30 В постоянного тока. Алгоритмическое управление осуществляется контроллером DeCont-182.

Для взаимодействия контроллера DeCont-182 с модулями УСО применяется локальная технологическая сеть SYBAS на физическом интерфейсе RS-485.Модули в сети пассивны, любой обмен данными инициируется мастером сети (DeCont-182).Мастер передаёт модулям настроечные параметры, команды управления и считывает текущие данные.

Основные технические характеристики модуля AIN8-i20 :

Кол-во каналов аналогового ввода ……………....……....… 8

Напряжение питания ………..………..…………………….. 24 (9 … 30) В

Ток потребления при напряжении питания 24В

(не более): ………………………………………………...… 80 мA

Основная приведенная допускаемая погрешность ………. 0,25 %

Дополнительная приведенная допускаемая

погрешность на 10 С …………….................................… 0,1 %

Входное сопротивление для режимов: 0 - 10 V …. 100 кОм

0 - 5 мА …………………………………………………. 400 Ом

0 - 20мА ………………………………………………… 100 Ом

Предельные уровни сигналов: 0 - 10 V ……………….. 150 В

0 - 5 мА ……………………………………………….….13 мА

0 - 20мА ……..………………………………………….. 50 мА

Масса ………………………………………………..…… 0,45 кг

Основные технические характеристики модуля AOUT1-20:

Напряжение питания ………..………...……..…….….. 24 (9 … 30) В

Ток потребления при U=24В (не более): …………….. 70 мА

Разрядность ЦАП ………………….………………..….. 12 бит

Предел допускаемой приведенной погрешности ….…. 0,1%

Дополнительная погрешность температуры

на каждые 10 С ……………………………………….... 0,05 %

Масса …………………………………….………..…….. 0,25 кг

Выбор КТС верхнего уровня АСУ ТП.

К верхнему уровню АСУ ТП относится АРМ оператора и БД.

АППАРАТНЫЕ ТРЕБОВАНИЯ

Минимальная конфигурация компьютеров АРМ.

Типовое рабочее место диспетчера:

• Процессор – Pentium IV 3000 МГц.

• Оперативная память – 1024 МБ.

• Свободное дисковое пространство – 100 Gb.

• Smart UPS – 1000 (или больше) VA.

Сервер базы данных:

• Процессор – Pentium IV 3500 МГц

• Оперативная память – 2048 МБ

• Свободное дисковое пространство – 4 Тб.

• Smart UPS – 1000 (или больше) VA

3.2 Хранение и обработка информации

Для хранения информации используется сервер InterBase под управлением ОС Windows 2000/XP и может хранить терабайты информации. Организационная структура базы данных (БД) позволяет хранить полную информацию о результатах обмена данными, по меньшей мере, за три года функционирования диспетчерского центра и, кроме того, обобщенную аналитическую информацию ещё за несколько лет.

3.3 Описание программного обеспечения ЦДП

Программное обеспечение АРМа обеспечивается SCADA-системой КАСКАД.

SCADA-система «КАСКАД для WINDOWS» (далее - КАСКАД) представляет собой мощный инструмент наблюдения, анализа и управления технологическими процессами; имеет в своем распоряжении все необходимые инструменты, присущие современным SCADA-системам, а также ряд уникальных особенностей.

Система КАСКАД спроектирована так, чтобы обеспечить максимально удобную работу с ней для пользователей различной квалификации, имеет интуитивно понятный интерфейс и проста в освоении.

Система имеет мощную сетевую архитектуру, что позволяет легко наращивать ее мощность, гибко конфигурировать под любой технологический процесс, комбинируя нужные модули.

Система КАСКАД включает в себя следующие компоненты:

Серверные модули:

- Сервер Доступа к Данным осуществляет получение, обработку и накопление данных, ведение базы данных, анализ и передачу управляющих воздействий. Накопление данных ведется в виде SQL-базы данных под управлением сервера InterBase.

- Интерфейсные модулеи доступа к данным осуществляют связь с источниками данных (микроконтроллерами и т.п.).

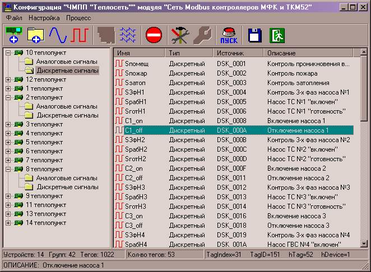

- Конфигуратор СДД предоставляет унифицированный интерфейс для настройки модулей доступа к данным (формирования набора опрашиваемых устройств, тегов, настройка параметров опроса).

Клиентские модули:

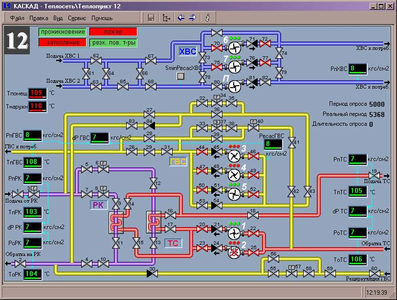

- Модуль визуализации ТП является основным средством визуального контроля текущих параметров ТП, а также главным инструментом управления процессами. Отображаемые данные группируются в виде панелей мнемосхем. Каждая панель может отображать информацию в любом удобном для восприятия и анализа виде: текстовом, графическом (растровое или векторное изображение), анимированные изображения, видеоролики, тренды, гистограммы и т.д. Причем виды отображения могут комбинироваться в любом сочетании. Навигация по мнемосхемам максимально проста. Настройка мнемосхем производится во встроенном редакторе.

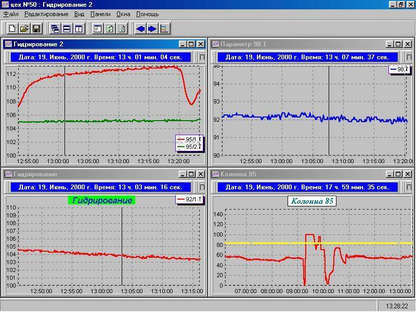

- Модуль просмотра исторических данных ТП представляет собой мощное и удобное средство просмотра истории технологического процесса, отслеживания динамики ТП благодаря развертыванию данных в графическом виде. Информация может представляться как в двух, так и в трех измерениях, в абсолютных единицах (единицы измерения), в процентах. Возможен просмотр как исторических, так и текущих данных (следящий режим). Данные при отображении логически группируются в виде панелей предыстории. Каждая панель может работать как независимо от других панелей, так и синхронно с ними. Добавление и удаление графиков производится налету, как и изменение масштаба отображения. Количество одновременно отображаемых панелей и графиков на каждой панели в принципе не ограничено и выбирается из соображений удобства восприятия и здравого смысла.

- Модуль формирования отчетной документации позволяет создавать отчеты любого вида за любой период времени, вести как сменную, так и сквозную документацию, а также анализ данных. Формирование отчетов производится в формате и под управлением Microsoft Excel. Во-первых, это дает пользователю возможность настроить вид выходной документации, используя весь мощный инструментарий, предоставляемый программой Microsoft Excel, а во-вторых, позволяет использовать сформированные документы в дальнейшем без дополнительных преобразований. Вид документа настраивается один раз и запоминается в виде шаблона. По этому шаблону в любое время может быть сформирован выходной документ на любой момент времени.

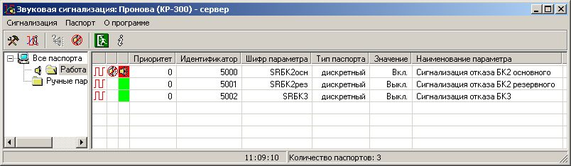

- Модуль звуковой сигнализации осуществляет контроль соответствия технологического процесса установленным режимам. В случае нарушений происходит информирование пользователя проигрыванием звуковых файлов. Благодаря чрезвычайно гибкой настройке модуль может быть использован также и для комментирования хода технологического процесса. В качестве звуковой информации могут быть использованы голосовые сообщения; сообщение можно составлять из нескольких элементов, зацикливать произвольный участок цепочки. Узел, вызвавший аларм, отображается модулем визуализации, что позволяет немедленно принять необходимые меры. Каждому контролируемому параметру задается приоритет, что позволяет в первую очередь обрабатывать более важные алармы.

Модули системы КАСКАД работают независимо друг от друга, поэтому можно, например, одновременно формировать отчет, анализировать исторические данные и следить за текущим ходом процесса.

Для разграничения уровней доступа к информации введена система пользователей и паролей. Каждому пользователю определяются права на запуск приложений, просмотр данных и изменение настроек.

КОМПЛЕКС АППАРАТНОГО ОБЕСПЕЧЕНИЯ АСУ ТП

В состав системы включены:

• 4 насоса, которые разбиты на две группы – основные и дополнительные;

• ЧП Micromaster 430 фирмы Siemins - коммутируется с одним из основных насосов;

• программируемый логический микроконтроллер DeCont-182 фирмы ДЕП– собирает информацию с датчиков и управляет технологическим оборудованием и регулирует давление;

• панель PanelView 550 фирмы Allen-Bradley – отображает текущие параметры системы, аварийные сообщения, предысторию событий, отчет по моточасам, осуществляет ввод команд оператора.

3.4 Режимы работы автоматизированной системы

Предусмотрено два режима работы насосов – штатный и автоматический.

В штатном режиме управление насосами сохранено от существующих контакторов и кнопок управления. В автоматическом режиме управление работой насосов и задвижек осуществляет микроконтроллер.

Регулирование давления воды в коллекторе в автоматическом режиме осуществляется одним из основных насосов. В зависимости от изменения сигнала с аналогового датчика, ЧРП меняет частоту вращения электродвигателя насоса. После раскрутки основного насоса до максимальных оборотов и при дальнейшем снижении давления, система через мягкий пускатель обеспечивает плавный, при минимальных пусковых токах и гидродинамических нагрузках, пуск дополнительного насоса. При этом, после включения дополнительного насоса, точная регулировка давления осуществляется основным насосом. При увеличении давления вследствии уменьшения разбора воды система производит отключение дополнительного насоса и понижает частоту вращения двигателя основного насоса до минимальных оборотов. Уставка давления в коллекторе изменяется автоматически в зависимости от времени суток. Определено три вида уставок: ночная, дневная, вечерняя. Кроме того, система поддерживает разные уставки давления в выходные и рабочие дни и осуществляет плавный переход с одной уставки на другую.

При неисправности насосов или задвижек, при максимальном или минимальном давлении на выкиде система автоматически останавливает аварийный насос, запускает резервный и продолжает работу на оставшемся исправном оборудовании до вмешательства оператора. Через панель PanelView оператор может изменять:

• режим работы системы – автоматический/штатный;

• готовность к пуску насосов – готов/не готов;

• выбор основных и дополнительных насосов;

• уставки давления воды в коллекторе.

ЗАКЛЮЧЕНИЕ

Предполагается, что после внедрение автоматизированной системы управления будут обеспечены стабильность давления, надежность работы насосов и увеличение межремонтного периода оборудования, экономия потребляемой электроэнергии. Увеличится надёжность системы в целом, за счет устранения "человеческого фактора" и автоматической диагностики системой всех её элементов и своевременного устранения возможных аварийных ситуаций.

Экономический эффект от внедрения станций управления, оснащённых преобразователями частоты, устройствами плавного пуска, а также объединения станций управления в единую систему АСУ ТП основан на следующих факторах:

• Прямая экономия от снижения потребления электроэнергии при регулировании производительности насосных агрегатов (для разных объектов от 25 до 50%).

• Прямая экономия за счёт снижения непроизводительных утечек воды при оптимизации давления в напорном трубопроводе (не менее 25 - 30 % от общего объёма утечек).

• Экономия фонда заработной платы сокращаемого дежурного персонала.

• Резкого снижения аварийности на сетях (не менее чем в 5 - 10 раз).

• Увеличение не менее чем в 3 раза ресурса и межремонтных сроков насосов, электродвигателей, коммутационного оборудования.

СПИСОК ЛИТЕРАТУРЫ

1. Журнал СТА.

2. Бессекерский В.А. Микропроцессорные системы автоматического управления. 1988 г.

3. Программируемый контроллеры, техническое описание и инструкция по эксплуатации.

Приложение 1

Описание насосов

Центробежные насосы типа «Д»

Насосы типа «Д» центробежные, одноступенчатые с двусторонним входом жидкости в рабочее колесо и с горизонтальным разделением корпуса. Основными деталями насоса являются корпус, крышка, лабиринтное кольцо, рабочее колесо, вал, корпус подшипника, сальники.
