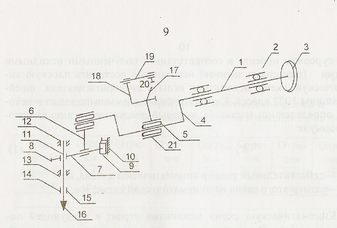

Рисунок 1.1 Пространственная кинематическая схема механизмов иглы и нитепритягивателя машины 1022 кл.
1 – главный вал
2 – втулки направляющие – подшипники скольжения
3 – шкив (маховик)
4 – кривошип игловодителя с противовесом
5 – палец кривошипа
6 – шатун
7 – поводок (шарнирная шпилька)
8 – стягивающий винт
9 – ползун
10 – направляющий паз
11 – игловодитель
12, 13 – втулки игловодителя (верхняя и нижняя)
14 – иглодержатель
15 – упорный винт для крепления иглы
16 – игла
17 – рычаг нитепритягивателя, надетый на внутреннее плечо пальца 5
18 – соединительное звено
19 – шарнирный палец
20 – установочный винт для закрепления пальца в корпусе машины
21 – игольчатый подшипник
