Рисунок 8-Кинематическая структура на нарезание червячного колеса методом
тангенсального врезания
Таблица 4- Анализ кинематической структуры станка при нарезании червячных
колес методом тангенсального врезания.
| Обрабатываемая деталь | Червячное колесо |
| Структурная схема | Рисунок 8 |
| Анализируемые параметры | Результат анализа |
| 1. Образуемая поверхность 1.1 Форма поверхности 1.2Форма производящих линий: 1.2.1Образующей 1.2.2Направляющей 1.3Методы получения производящих линий 1.3.1Образующей 1.3.2Направляющей 2Условная запись движений 2.1 Формообразования 2.1.1 Скорость резания 2.1.2Подачи 2.2Деления | винтовая эвольвента винтовая обкат след Фv(В1В2) Фs(П5В6) Нет |
| 2.3Врезания | Нет |
| 3Класс структуры | С24 |
| 4Структура кинематических групп | |
| 4.1 Группа движения скорости резания | |
| 4.1.1 Внутренняя связь | B1-3-2-4--5-ix-6-7-8-9-B2 |
| 4.1 2Внешняяя связь | M-l-iv-P1-2 |
| 4.2Группа движения подачи | |
| 4.2.1 Внутренняя связь | П5-BT-12-10-P2-iy-l l--5- ix-6-7-8-9-B6 |
| 4.2.2Внешняяя связь | M-1-iv-P1-2-4--5- ix-6- is-P3-10 |
| 5Настройка движений по параметрам | |
| 5.1 Движение скорости резания | |
| 5.1.1 На траекторию | Гитара ix |
| 5.1.2 На путь | Heт |
| 5.1.3На скорость | Гитара iv |
| 5.1.4 На направление | Реверс P1 |
| 5.1.5 На исходное положение | Нет |
| 5.2 Движение подачи | |
| 5.2.1 На траекторию | Гитара iv, реверс P1 |
| 5.2.2 На путь | Упоры |
| 5.2.3На скорость | Гитара is |
| 5.2.4 На направление | Реверс Р3 |
| 5.2.5 На исходное положение | Упоры |

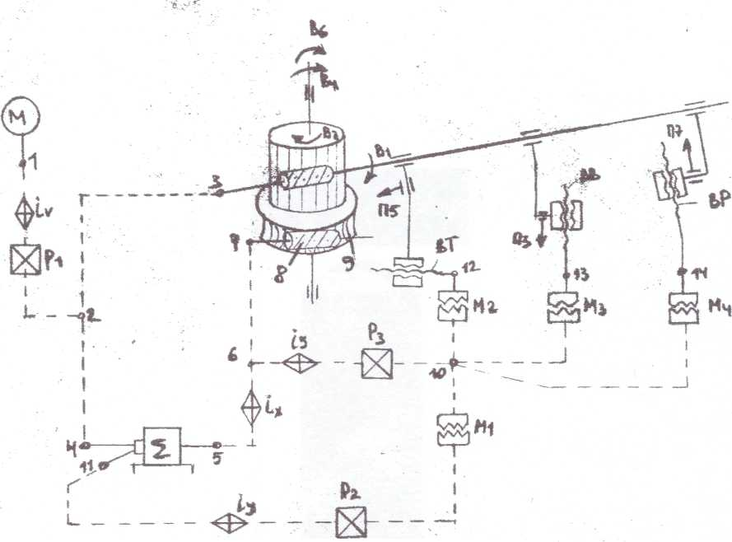

Рисунок 8-Общая кинематическая структура станка
3

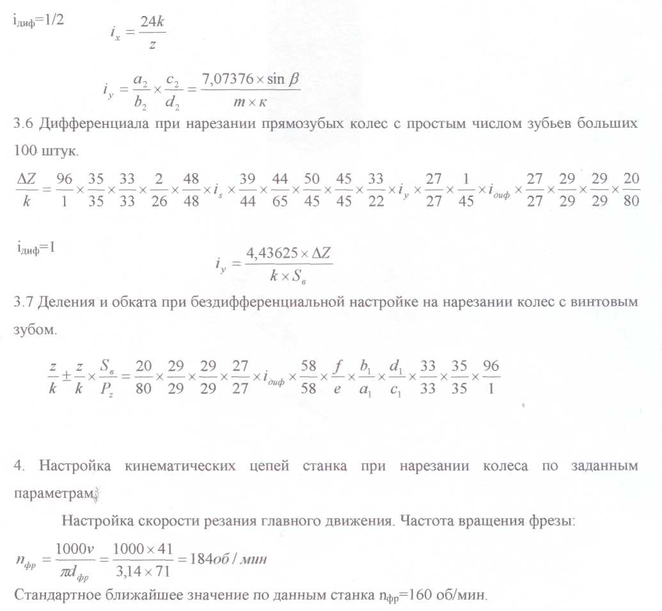

. Анализ кинематической схемы станка
