Министерство Образования РФ

Белгородский государственный технологический университет им. В.Г. Шухова

Кафедра Механического Оборудования

Расчётно-пояснительная записка к курсовому проекту

по дисциплине: ППСМ

на тему: “Исследование процесса измельчения в бегунах мокрого помола СМ – 365”

Белгород 2010

Содержание

Введение

1. Общие сведения и классификация бегунов

2. Конструкция, принцип действия и описание процессов, происходящих в машине

3. Расчёт основных параметров

4. Проведение экспериментальных исследований зависимости функции от варьируемых параметров

Заключение

Список используемой литературы

Приложение

Введение

Многообразие измельчаемых материалов по их свойствам и преследуемым промышленным целям этого процесса приводит к большому количеству различных конструкций дробильно-помольных машин и установок.

Все применяемые машины для измельчения материалов разделяют на две группы: дробилки и мельницы.

Дробилки - это машины, которые применяются для дробления сравнительно крупных кусков материала, начальный размер 100-1200 мм, размер кусков конечного продукта 250-3 мм. Дробилки применяются в горнодобывающей, горнорудной, строительной, химической и других отраслях промышленности для крупного, среднего и мелкого дробления различных горных пород. Степень измельчения в дробилках находится в пределах 3-20.

Мельницы предназначаются для получения тонко измельченного порошкообразного материала. Они применяются при грубом, тонком и сверхтонком помоле известняка, мела, мрамора, глины, угля, клинкера и других материалов, при этом размер начальных кусков равен 2-20 мм, а размер частиц конечного продукта составляет от 0,1-0,3 мм до долей микрометра.

По конструкции и принципу действия различаются следующие виды дробилок: щековые (дробление происходит между подвижной и неподвижной щеками), конусные (раздавливание материала и частичное его изгибание происходят между двумя конусами), валковые (материал раздавливается между двумя валками, вращающимися навстречу друг другу), бегуны (измельчение материала происходит между вращающимися катками и чашей (подвижной или неподвижной) путем раздавливания и истирания.), дробилки ударного действия.

По сравнению с другими машинами для измельчения материала, например валковыми дробилками, в общем случае бегуны менее эффективны. Поэтому их следует применять только тогда, когда это вызывается специальными технологическими требованиями, когда наряду с измельчением необходимо обеспечить уплотнение, растирание, обезвоздушивание массы (например, при переработке глины).

1. Общие сведения и классификация бегунов

Бегуны применяются для мелкого дробления (конечный размер частиц 3...8 мм) и грубого помола (0,2...0,5 мм) извести, глины и других материалов. Кроме того, бегуны могут также обеспечить растирание, гомогенизацию, уплотнение и обезвоздушивание материала. При производстве строительной керамики бегуны используют для мелкого и тонкого дробления сухой и увлажнённой глины, полевого шпата, фарфорового боя, угля, доломита и других материалов.

Бегуны классифицируют по следующим основным признакам.

По способу действия: периодического и непрерывного действия.

По технологическому назначению: для мокрого, сухого и полусухого измельчения; для измельчения и перемешивания и только перемешивания; для брикетирования сырьевой смеси; с металлическими катками и металлическим подом; с каменными катками и каменным подом.

По конструктивному оформлению: с неподвижной чашей; с вращающейся; с верхним и нижним приводом (при нижнем приводе сложнее разборка, длительнее ремонт, но масса не загрязняется); с катками, опирающимися на материал своей массой или с дополнительным гидравлическим, пневматическим или с пружинным нажатием на катки.

По способу разгрузки: с ручной разгрузкой; продавливанием через подовую решетку; с центробежной разгрузкой; с разгрузкой через периферическую подовую решетку и с разгрузкой по опускающемуся в чашу отвалу. В бегунах с вращающимися катками вокруг вертикальной оси центробежные силы стремятся сорвать катки, а в случае их неуравновешенности вертикальный вал может изогнуться, но центробежные силы при этом не оказывают влияния на материал, находящийся в чаше.

У бегунов с вращающейся чашей более спокойный ход, но центробежные силы отбрасывают материал к периферии, кроме того, у этих бегунов большая нагрузка на упорный подшипник (массы катков и чаши).

Достоинства бегунов по сравнению с валковыми дробилками: можно загружать значительно большие куски материала; проще регулировать тонкость измельчения; улучшаются пластические свойства глиняных материалов из-за многократного воздействия катков. Недостатки бегунов: громоздкость; более сложный ремонт; повышенный удельный расход энергии на единицу массы перерабатываемого материала.

2. Конструкция, принцип действия и описание процессов, происходящих в машине

Бегуны мокрого помола (материал влажностью более 15 %) с вращающимися катками (рис. 1) имеют нижнее расположение привода. При вращении вертикального вала 1 катки 5, установленные на подшипниках на водилах 6, перекатываются по поддону 4 и одновременно вращаются вокруг собственных осей. Коленчатые водила, шарнирно закрепленные в цапфе 7, позволяют каткам подниматься или опускаться в зависимости от толщины слоя материала и преодолевать недробимые предметы. Катки устанавливают на разных радиусах от центра поддона, чтобы они перекрывали большую площадь. Поддон укладывают плитами, имеющими овальные отверстия размером от 6×30 до 12×40 мм. Измельченный материал продавливается сквозь отверстия в поддоне и попадает на вращающуюся тарелку 8, с которой сбрасывается скребком 3 в разгрузочный лоток 2. К валу 1 прикреплены поводки со скребками 9, которые очищают борта и поверхность чаши от налипшего материала и равномерно направляют его под катки.

Рисунок 1

Применяют также верхний привод катков, бегуны с вращающейся чашей, бегуны с пружинным, гидравлическим или пневматическим прижимом катков. Использование последних позволяет снизить металлоемкость машины.

В бегунах массивные катки, перекатываясь по слою материала, находящемуся на поддоне, измельчают его раздавливанием и истиранием. Это происходит вследствие того, что широкие катки, перемещаясь по окружности небольшого радиуса, непрерывно разворачиваются относительно поддона и их внешняя сторона скользит юзом, а внутренняя буксует. В бегунах может осуществляться как сухой, так и мокрый помол материалов. Главным параметром бегунов является диаметр D и ширина b катков. Для мокрого помола выпускают бегуны с размерами D х b от 1200 х 300 до 1800 х 800 мм с катками массой, соответственно 2...9 т. Для сухого помола изготавливают бегуны с D х b от 600 х 200 до 1800 х 450 мм.

Бегуны мокрого помола СМ – 365 предназначены для тонкого помола, перемешивания, растирания и увлажнения керамических масс. Чугунное кольцо станины состоит из шести секций, скреплённых болтами. Стальная литая чаша бегунов, укреплённая на станине, имеет форму усечённого конуса, расширяющегося к верху. Отливка чаши выполнена без днища, днищем служат сегментообразные дырчатые плиты, образующие дорожку, по которой перекатываются катки.

Перерабатываемый материал загружается в загрузочную воронку, и далее через течку попадает под каток, раздавливается и истирается. Далее материал продавливается через отверстия решётчатых плит и просыпается под чашу на тарель, с которой сбрасывается на течку для измельчённого материала. Отверстия в дырчатых плитах конические, увеличивающиеся к низу для обеспечения свободного просыпания продавленных в отверстия кусочков материала.

На вертикальном валу бегунов укреплена крестовина с горизонтальными полуосями, на которых вращаются катки. Катки для более эффективного помола снабжены специальными пружинными прижимами. Для регулирования силы прижима катков имеются регулировочные гайки.

Катки бегунов состоят из двух частей: чугунного корпуса и прочно насаженного на него стального бандажа. Бегуны получают движение от электродвигателя через фрикционную муфту, редуктор, горизонтальный приводной вал с конической шестерней. Коническое колесо, входящее в зацепление с шестерней, насажено на вертикальный вал.

Для равномерности загрузки бегуны оснащают вращающейся загрузочной воронкой.

3. Расчёт основных параметров

1) Определение угла захвата.

Углом захвата называют угол, образованный плоскостью чаши и касательными, проведёнными через точки соприкосновения куска материала с поверхностью катка.

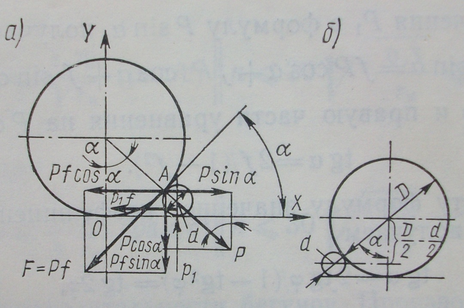

Рисунок 2

В момент захвата куска материала в точке А возникает сила нормального давления Р и сила F=P f, где f – коэффициент трения (рис.2,схема а).

Возникает также сила противодействия P₁ и сила трения P₁ f. При равновесии куска имеем:

∑x=0, P sinα – P f cosα - P₁ f=0,

P sinα= P₁ f+ P f cosα

∑y=0, P₁ – P f sinα – P cosα

P₁= P f sinα + P cosα

Получаем:

P sinα=f P cosα + f P (cosα + fsinα). (1)

tgα= 2 f/(1 – f²)

Подставим значение коэффициента трения

f=tg2 φ,

где φ – угол трения:

tgα=2tg φ/(1 – tg² φ)=tg2 φ (2)

α<2 φ (3)

Следовательно, угол захвата должен быть меньше двойного угла трения. Коэффициент трения может колебаться в пределах 0,3 – 0,5, что соответствует углу захвата 30 – 50 ˚.

2) Определение соотношений между диаметром катка бегунов и диаметром дробимого материала (рис.2, схема б).

где D – диаметр катка,

d – диаметр куска дробимого материала.

При угле α = 50˚ получаем:

При угле α = 30˚:

D = (4,6…14) d. (6)

При D =1800 мм возможная крупность дробимого материала:

d_max = .

При переработке влажных глин отношение D/d составляет 5…6,

следовательно для бегунов СМ – 365 максимальная крупность исходного материала составляет:
