- характеристики детали (марка стали, шероховатость поверхности);

- эскиз детали с указанием зон контроля и траекторий сканирования;

- типы и характеристики дефектов, подлежащих выявлению;

- применяемые дефектоскоп, СОП, намагничивающее устройство и вспомогательные средства контроля;

- способ контроля (способ остаточной намагниченности или способ приложенного поля);

- операции контроля в последовательности их проведения;

- технологическая оснастка рабочего места, необходимая для проведения контроля (способ установки, закрепления и поворота детали; способ установки НУ);

- критерии оценки результатов контроля в соответствии с требованиями нормативных и технологических документов (инструкций или правил) по техническому обслуживанию и ремонту вагонов и их составных частей или ссылка на эти документы;

- подписи лиц, разработавших и утвердивших технологическую карту.

Типовые методики проведения феррозондового контроля деталей вагонов, необходимые для составления технологических карт, приведены в разделах 8—11.

Общие требования к организации работ по феррозондовому контролю, технологической оснастке и оборудованию рабочих мест контроля, к персоналу, средствам контроля, оформлению результатов контроля установлены в РД 32.174.

3. Средства контроля

К средствам контроля относятся:

- дефектоскопные феррозондовые установки;

- дополнительные устройства.

Феррозондовые установки включают в себя:

- два дефектоскопа;

- намагничивающие устройства;

- стандартные образцы предприятий.

В качестве дефектоскопов применяют дефектоскопы-градиентометры или магнитоизмерительные комбинированные приборы, их описание и технические характеристики содержится в приложении Г.

Описание НУ содержится в приложении Е.

Описание СОП содержится в приложении Д.

Дополнительные устройства:

- измеритель напряженности магнитного поля;

- зарядная станция;

- компьютер;

- преобразователь интерфейса.

Метрологическое обеспечение дефектоскопов-градиенометров, магнитоизмерительных комбинированных приборов и измерителей напряженности магнитного поля осуществляется в соответствии с ПР 50.2.006-94, ПР 50.2.009-94.

4. Подготовка к проведению контроля

Подготовка намагничивающих устройств

Подготовка НУ к проведению контроля предусматривает:

- внешний осмотр;

- проверку работоспособности.

При внешнем осмотре электромагнитного НУ проверяют:

- целостность корпуса блока питания и других узлов;

- надежность соединения шнура питания и соединительных кабелей;

- наличие заземления;

- исправность переключателей и тумблеров блока питания и других узлов;

- исправность подвижных узлов.

При внешнем осмотре приставного НУ с постоянными магнитами проверяют отсутствие механических повреждений, надежность крепления гибкого магнитопровода к полюсам, надежность цанговых зажимов.

Проверку работоспособности НУ проводят в соответствии с руководством по эксплуатации (РЭ).

5. Подготовка дефектоскопа

Подготовка дефектоскопа включает в себя внешний осмотр, проверку работоспособности и настройку с помощью СОП (установку порога чувствительности).

При внешнем осмотре проверяют целостность корпуса электронного блока, сетевого и соединительных кабелей, защитного колпачка ФП и других составных частей дефектоскопа.

Проверку работоспособности и настройку дефектоскопа проводят в соответствии с РЭ.

6. Подготовка деталей

Детали должны быть очищены от загрязнении до металла с помощью волосяных или металлических щеток вручную или с помощью моечных машин.

Перед проведением феррозондового контроля проводят осмотр деталей с целью выявления трещин, рисок, задиров, забоин, электроожогов и других видимых дефектов; при необходимости применяют лупу. Осмотру подвергают все поверхности контролируемых деталей.

Выявленные при осмотре дефекты устраняют зачисткой или другими методами в соответствии с требованиями нормативных и технологических документов по техническому обслуживанию и ремонту вагонов и их составных частей.

Детали с обнаруженными при осмотре недопустимыми дефектами и феррозондовому контролю не подлежат.

Детали, подлежащие феррозондовому контролю, помещают на позицию контроля и при необходимости закрепляют.

Если детали ремонтируют сваркой, феррозондовый контроль следует проводить до сварки. Если возникает необходимость контроля после сварки, деталь следует охладить до температуры ниже 40 °С и вновь намагнитить перед проведением контроля.

7. Проведение контроля

Феррозондовый контроль включает в себя намагничивание деталей и обнаружение дефектов.

Феррозондовый контроль проводят способом приложенного поля или способом остаточной намагниченности.

Намагничивание деталей

Намагничивание деталей проводят специализированными НУ (стационарными электромагнитными или приставными с постоянными магнитами).

В случаях, оговоренных настоящим РД, допускается производить намагничивание детали в составе контролируемого узла.

Детали после контроля размагничиванию не подлежат.

Обнаружение дефектов

Зоны контроля детали для обнаружения дефектов сканируют по заданным траекториям с помощью ФП. Зоны контроля и траектории сканирования деталей приведены в разделах 8—11. Траектории сканирования показаны на рисунках пунктирными линиями.

ФП устанавливают на поверхность детали и плавно перемещают так, чтобы его нормальная ось была перпендикулярна контролируемой поверхности, а продольная была направлена вдоль линии сканирования (рисунок 7.1).

Сканирование осуществляют без перекосов, наклонов и отрывов ФП от поверхности детали.

Шаг сканирования (расстояние между линиями, по которым перемещают ФП) указан в разделах 8—11. Скорость сканирования не должна превышать 8 см/с.

Для обнаружения дефектов в сварных соединениях ФП устанавливают в соответствии с рисунком 7.2. При этом продольная ось ФП должна быть параллельна продольной оси сварного шва.

Сканирование осуществляют вдоль оси сварного шва (рисунок 7.3) в следующей последовательности:

- сканирование околошовной зоны (рисунок 7.2, поз. 1 и поз. 5) не менее трех раз с шагом (3—5) мм, начиная от зоны сопряжения сварного шва с основным металлом;

- сканирование зоны сопряжения сварного шва с основным металлом (рисунок 7.2, поз. 2 и поз. 4);

- сканирование валика усиления сварного шва (рисунок 7.2, поз. 3). Допускается осуществлять сканирование сварного соединения последовательно по отдельным участкам.

При срабатывании индикаторов дефекта дефектоскопа выполняют следующие операции:

- проводят ФП по месту появления сигнала;

Рисунок 7.1 — Положение ФП на поверхности контролируемой детали: 1 — ФП; 2 — нормальная ось ФП; 3 — траектория (линия) сканирования; 4 — поверхность контролируемой детали; 5 — продольная ось ФП; 6 — большая сторона основания ФП; 7 — основание ФП.

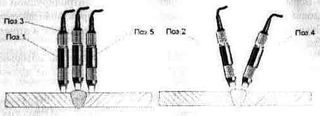

Рисунок 7.2— Положение ФП при контроле сварного соединения

8. Контроль деталей тележек грузовых вагонов

Общие положения

Перечень деталей тележек 18-100 (18-100.04), 18-493, 18-101, 18-102 грузовых вагонов, подлежащих феррозондовому контролю, и применяемые дефектоскопные установки приведены в таблице А. 1.

Контроль боковых рам и надрессорных балок тележек 18-100, 18-493 осуществляют в составе тележки (без колесных пар) или подетально в зависимости от принятого на предприятии технологического процесса ремонта:

- контроль боковых рам в составе тележек проводят способом остаточной намагниченности и способом приложенного поля;

- контроль надрессорных балок в составе тележек проводят способом остаточной намагниченности;

- контроль боковых рам и надрессорных балок, осуществляемый подетально, проводят способом приложенного поля.

Контроль соединительной балки тележки 18-101 и деталей тележки 18-102 осуществляют подетально способом приложенного поля.

Контроль боковых рам и надрессорной балки в составе тележек 18-100,18-493

Настроить дефектоскоп с помощью стандартного образца СОП-НО-021. База ФП — 4 мм.

Намагнитить боковые рамы и надрессорную балку в следующей последовательности:

- установить тележку 18-100 на намагничивающее устройство МСН 10 (рисунок 8.1), тележку 18-493 — на МСН 10-03;

-установить тумблер ПОДВОД ЗАМЫКАТЕЛЕЙ МАГНИТНОГО ПОТОКА блока питания МБП 9617 в положение ВКЛ. При этом должен загореться индикатор ПОДВОД ЗАМЫКАТЕЛЕЙ МАГНИТНОГО ПОТОКА. Замыкатели магнитного потока должны касаться челюстей боковых рам более чем половиной ширины полюсного наконечника. Если это условие не выполняется, установить тележку на намагничивающее устройство повторно;

- убедиться в том, что индикатор ЗАМЫКАТЕЛИ МАГНИТНОГО ПОТОКА светится зеленым светом. Свечение индикатора красным светом свидетельствует о неполном подводе замыкателей магнитного потока. Если при этом давление воздуха в пневмосистеме нормальное, установить тележку на намагничивающее устройство повторно;

- нажать кнопку НАМАГНИЧИВАНИЕ. При этом должен загореться индикатор НАМАГНИЧИВАНИЕ. Показания амперметра (ТОК НАМАГНИЧИВАНИЯ) блока питания должны составлять от 12 до 18 А. Ток отключается через (6—9) с.

Провести контроль доступных зон боковой рамы и надрессорной балки в составе тележки в замкнутой магнитной цепи НУ.

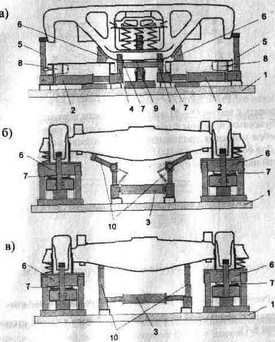

Рисунок 8.1 — Контроль тележки в сборе на электромагнитном намагничивающем устройстве МСН 10 (МСН 10-03): а — вид со стороны боковой рамы; б, в — вид со стороны надрессорной балки

Контроль боковой рамы

Провести контроль боковой рамы в следующей последовательности:

- сканировать с шагом (5—8) мм опорную часть, зоны наружного и внутреннего углов буксовых проемов (рисунок 8.2);

Рисунок 8.2 — Контроль буксового проема

- сканировать с шагом (5—8) мм кромки, полки верхнего пояса и ребра усиления над буксовым проемом с обеих сторон боковой рамы (рисунок 8.3). При контроле ребра усиления продольная ось ФП должна быть параллельна кромкам ребра. Для боковых рам 18-100.04 сканировать нижнюю половину боковых поверхностей над буксовым проемом;

Рисунок 8.3 — Контроль пояса над буксовым проемом

- сканировать с шагом (5—8) мм наклонный пояс с обеих сторон боковой рамы (рисунок 8.4);

Рисунок 8.4 — Контроль наклонного пояса

- сканировать кромки технологического окна на расстоянии (5—10) мм от края с обеих сторон боковой рамы (рисунок 8.5);

Рисунок 8.5 — Контроль кромки технологического окна

- сканировать кромки внутри технологического окна с обеих сторон боковой рамы (рисунок 8.6);

Рисунок 8.6 — Контроль кромки внутри технологического окна

Установить тумблер ПОДВОД ЗАМЫКАТЕЛЕЙ МАГНИТНОГО ПОТОКА в положение ОТКЛ. При этом погаснет индикатор ПОДВОД ЗАМЫКАТЕЛЕЙ МАГНИТНОГО ПОТОКА, а замыкатели магнитного потока отведутся от челюстей буксовых проемов боковых рам.

Снять тележку с позиции намагничивания и установить на позицию разборки. Разобрать тележку на составные части.

Провести контроль недоступных до разборки тележки зон контроля боковых рам и надрессорной балки на любой позиции ремонта в следующей последовательности:

- сканировать с шагом (5—8) мм верхние и нижние углы рессорного проема боковой рамы (рисунок 8.18);
