ЗМІСТ

Вступ

Розділ 1 Загальна характеристика хімічної промисловості

Розділ 2 Технологія азотної кислоти

2.1 Фізико-хімічні основи процесу

2.2 Технологічна схема виробництва азотної кислоти

Розділ 3 Практична частина

3.1 Розрахунок матеріального балансу

3.2 Теплові розрахунки хімічного реактора

Розділ 4 Оцінка екологічності виробництва

Висновок

Список літератури

Вступ

Хімічний комплекс охоплює галузі промисловості, що виробляють сировину й конструкційні матеріали. Найважливішою галуззю в цьому комплексі є виробництво з неорганічних та органічних речовин різних хімічних сполук для інших промисловостей. Сировинна бази хімічної промисловості диференціюється залежно від природних та економічним особливостей окремих країн та регіонів. В одних районах – це вугілля, коксовий газ, в інших - нафта, сумішні нафтові гази, солі, сірчаний колчедан, газові відходи чорної та кольорової металургії, у третіх - кухонна сіль тощо. Сировинний фактор впливає на спеціалізацію окремих територіальних поєднань хімічних виробництв. Хімічне виробництво в міру вдосконалення технологічних методів може, в свою чергу, впливати на сировинну базу.

Розвиток хімічної промисловості потребує все більшого акцентування уваги на розробці та впровадженні високоефективних енерго- та ресурсозберігаючих, а також екологічно чистих технологій.

Мета роботи – охарактеризувати основні технологічні процеси виробництва азотної кислоти та наслідки для навколишнього середовища.

Основні завдання роботи:

1. Дати загальну характеристику хімічної промисловості;

2. Провести аналіз фізико-хімічних основ виробництва азотної кислоти;

3. Провести розрахунок матеріального балансу процесів.

Розділ 1 Загальна характеристика хімічної промисловості

Хімічна промисловість пов'язана з багатьма галузями. Вона комбінується з нафтопереробною, коксуванням вугілля, чорною та кольоровою металургією, лісовою промисловістю. Завдяки складній системі зв'язків утворюються такі або інші поєднання виробництв, з яких формуються міжгалузеві комплекси. До таких комплексів належить і хіміко-лісовий. В одних випадках роль хімічної промисловості у цих комплексах провідна, в інших вона не має формуючого значення, лише доповнюючи усталену систему зв'язків. Проте загалом хімічну промисловість слід розглядати як головну галузь, що визначає склад і напрям розвитку комплексу. Здебільшого лісова промисловість розглядається у цьому комплексі як постачальник деревини для хімічної промисловості. Хімічна промисловість має дуже складну галузеву структуру, що охоплює близько 200 взаємопов'язаних виробництв з великою номенклатурою продукції. Ці виробництва об'єднані у три великі групи: неорганічна або основна хімія, хімія органічного синтезу та гірничо-хімічна промисловість.

Неорганічна хімія переважно виробляє напівфабрикати, що використовуються в інших галузях промисловості. Виняток становлять мінеральні добрива, які виробляє певна галузь.

До органічної хімії відносяться виробництва вуглеводної сировини, органічних напівфабрикатів, синтетичних матеріалів. Основною сировиною для хімії органічного синтезу є вуглеводні нафти, природний та попутний газ. Використовуються також вуглеводні сполуки, що одержуються з вугілля.

Гірничо-хімічна промисловість утворює сировинну базу передусім для неорганічної хімії.

Розглянемо деякі хімічні галузі окремих країн світу. Хімічна промисловість розташована передусім у розвинутих країнах. Лише у США виробляється понад чверть, а в шістьох найрозвинутіших країнах - понад 3/4 хімічної продукції світу.

Закономірність розвитку хімічної промисловості у США пояснюється наявністю на їх території чималої кількості практично усіх видів хімічної сировини: нафти, газу, солей, фосфоритів тощо. Інші розвинуті країни значно залежать від імпорту хімічної сировини.

Розвинені країни мають потужну багатогалузеву хімічну промисловість. Навпаки, у невеликих країнах розвинута переважно одна галузь. Наприклад, у Швейцарії - фармацевтична, у Нідерландах - гумовотехнічна промисловість.

Основна хімія як галузь обіймає кислотну, содову промисловість та виробництво мінеральних добрив. Родовища природної сірки розташовані переважно в США, Канаді, Мексиці, Італії, і пластмасові вироби), Запоріжжі (кремній-органічні сполуки, синтетичні смоли), Дніпродзержинську (полівініл, полістирол), а також Калуші, Одесі, Києві, Фастові, що виробляють хімічну продукцію і стали центрами переробки синтетичних смол на пластмасові, плівкові та інші вироби.

Промисловість хімічних волокон. Найбільші підприємства розміщені у Чернігові, Києві (Дарницький шовковий комбінат), Черкасах.

Розділ 2 Технологія азотної кислоти

2.1 Фізико-хімічні основи процесу

Виробництво розведеної азотної кислоти з аміаку складається з наступних стадій:

1) контактне окисення аміаку до оксиду азоту (ІІ):

4NH₃ + 5О₂ → 4NO + 6Н₂О, ∆Н = - 907 кДж (а)

2) окислення NО до NO₂:

2NO+O₂ ↔2NO₂, ∆Н = -112кДж (б)

3) абсорбція діоксиду азоту водой з утворенням розбавленої азотной кислоти:

3NO₂ + H₂O ↔ 2HNO₃ + NO, ∆Н = — 136 кДж (в)

Оксид азоту, що виділяється при цьому, (ІІ) окислюється до діоксиду і знову абсорбується.

Контактне окислення аміаку.

При окисленні аміаку крім основної реакції (а) можуть протікати й інші процеси:

4NH₃ + 4О₂ → 2N₂O + 6Н₂О ∆Н = -1105 кДж (г)

4NH₃ + 3О₂ → 2N₂ + 6Н₂О, ∆Н = -1270 кДж (д)

4NH₃ + 6NO → 5N₂ + 6H₂O, ∆Н = -1810 кДж (е)

які приводять до непродуктивної витрати аміаку.

Рівновага реакцій окислювання аміаку (а), (г), (д) в умовах виробництва повністю зміщена вправо. Обчислені для реакцій (а) і (д) константи рівноваги при 750 °С мають значно малі значення:

Отже, перетворення аміаку в кінцеві продукти при 750 °С може досягати майже 100%. Загальна швидкість процесу визначається співвідношенням швидкостей реакцій (а) - (е). Під час відсутності каталізатора найбільш швидкої є реакція окислювання до елементного азоту. Природно, що в азотнокислотному виробництві процес окислення проводять на каталізаторах, які мають властивість вибіркової дії, тобто на таких каталізаторах, які різко прискорюють реакцію одержання NO в порівнянні з іншими реакціями окислювання аміаку.

В азотнокислотній промисловості в основному застосовують платинові каталізатори. Процес окислювання аміаку на платиновому каталізаторі відноситься до числа найбільш швидких каталітичних реакцій, відомих у даний час. У виробничих умовах практично повне окислювання аміаку досягається за (1-2) 10-4 с.

Швидкість каталітичного окислювання аміаку.

Швидкість процесу окислювання залежить від технологічного режиму процесу і конструкції контактного апарату. На високоактивних платиноїдних каталізаторах процес протікає в дифузійній області. На менш активних (оксидних) каталізаторах при знижених температурах окислювання аміаку визначається швидкістю каталітичних актів, тобто протікає в кінетичній області.

Підвищення температури сприяє збільшенню не тільки швидкості хімічної реакції, але і коефіцієнта дифузії аміаку в суміші. Тому підвищення температури - ефективний засіб збільшення швидкості процесу окислювання, що протікає як у кінетичної, так і в дифузійній області. Однак підвищення температури каталізу вище ~850°С знижує вихід NO і підвищує вихід елементного азоту (мал. 1) за рахунок реакції (д), а також термічної дисоціації NH₃ і інших шкідливих побічних реакцій. На платиновому каталізаторі підтримують температуру від 800°С при атмосферному тиску і до 900 °С при підвищеному тиску, при якому час контакту сильно зменшуються і побічні реакції практично не встигають протікати. На низькоактивних неплатинових оксидних каталізаторах час зіткнення необхідно збільшувати в десятки разів у порівнянні з платиновим. Оптимальна температура знижується до 700-750 °С.

Підвищення тиску прискорює процес окислювання NН₃, тому що збільшуються концентрації реагуючих компонентів у реакційному обсязі, зменшується обсяг газової суміші.

Однак при підвищеному тиску істотно зростає віднесення дрібних часточок платини з газами, що здорожує товарну кислоту, оскільки платина має високу вартість, а процес уловлювання мікроскопічних часточок платини з нітрозних газів після контактного апарата досить складний і не забезпечує повного усунення втрат платини. При підвищенні тиску необхідно збільшувати товщину стінок апаратури, у результаті чого зростає її вартість. Тому застосовують надлишковий тиск 0,2-1 МПа.

Рис. 1. Залежність ступеня перетворення аміаку від температури (τ= =const, каталізатор Pt — Pd — Rh)

Рис. 2. Залежність виходу оксиду азоту від відношення концентрацій кисню й аміаку

Склад газової суміші впливає на температурний режим і загальну швидкість процесу, особливо якщо лімітує не дифузія, а хімічна реакція між NH₃ і О₂. По рівнянню реакції (а) на 1 моль NH₃ витрачається 1,25 моль О₂, однак при такому співвідношенні компонентів вихід оксиду азоту (ІІ) не перевищує 65%, тобто дуже малий (мал. 2). Для збільшення ступеня окислювання аміаку на практиці застосовують співвідношення O₂ : NH₃=1,8-2,0, що відповідає вмісту аміаку в аміачно-повітряній суміші 9,5-10,5 (об. частки в %). Варто враховувати, що при звичайній температурі суміш аміаку з повітрям вибухонебезпечна в інтервалі 16-27% NH₃. При підвищенні температури межа вибуховості розширюються.

Промислові каталізатори процесу окислювання аміаку.

Ці каталізатори являють собою сплав платини з 4% Pd і 3% Rh. Платинові каталізатори виготовляють у вигляді сіток з тонкого дроту діаметром 0,06-0,09 мм, що мають 1024 отвору в 1 см². Сітки ці для створення визначеного часу контактування скріплюються у вигляді пакета, встановленого в контактному апараті.

На 1 м² активній поверхні контактної сітки під атмосферним тиском можна окислити до 600 кг, а при тиску 0,8 МПа - до 3000 кг аміаку на добу. Однак при роботі під тиском 0,8 МПа і вище платиновий каталізатор руйнується швидше.

Руйнуванню каталізатора сприяють і багато контактних отрут (сполуки сірки, фосфін і ін.), які крім отруєння каталізатора знижують його механічну міцність. Домішки (пил, іржа, мастило і т.п. ), що утримуються в газі, також знижують активність і міцність каталізатора. Для відновлення активності каталізатора його промивають розведеним розчином соляної кислоти. Усе це приводить до того, що в процесі окислювання аміаку каталізатор стає пухким і дрібними частками його несуться з потоком газу. Якщо під атмосферним тиском віднесення платини на 1 т азотної кислоти складає 0,04-0,06 г, то при підвищеному він досягає вже 0,15-0,20. Частина Pt уловлюється і регенерується, але і при цьому витрати платини складають значну частину собівартості азотної кислоти.

З метою економії платини застосовують двухстадійне контактування, при якому аміак частково окисляється на платиноїдних сітках, а потім доокислюється в шарі неплатинового зернистого каталізатора. Як неплатинові каталізатори застосовують різні композиції оксидів або солей, у тому числі оксиди заліза або хрому, солі кобальту.

Питома продуктивність платинового каталізатора висока завдяки високій швидкості реакції окислювання. Якщо швидкість усього процесу окислювання визначається швидкістю дифузії аміаку в газі, то інтенсивність роботи каталізатора 1 [кмоль/(м²*с*Па)] буде характеризуватися рівнянням

де D - коефіцієнт дифузії аміаку в повітрі; R - молярна газова стала; Т - абсолютна температура; l - середня довжина дифузійного шляху молекули аміаку.

Активність каталізаторів може сильно знижуватися внаслідок отруєння деякими домішками, що маються в газовій суміші, або ж у результаті дії механічних суспензій. До найбільш сильних контактних отрут процесу окислювання аміаку належать сполуки сірки і фосфору.

У промисловості застосовується кілька типів контактних апаратів для окислення аміаку. Однак усі вони мають приблизно однаковий принцип дії.

При підвищеному тиску встановлюють до 18 сіток. При двухстадійному контактуванні (мал. 3) число платиноїдних сіток може бути знижене до 1-3 (при підвищеному тиску).

Окислення оксиду азоту (ІІ) до діоксиду. Нітрозні гази, одержані при окисленні аміаку, містять NО і інші оксиди азоту, кисень, азот і пари води. Для одержання азотної кислоти оксид азоту (ІІ) необхідно окислити до діоксиду.

Процес окислення NО киснем повітря описують наступним сумарним (балансовим) рівнянням:

2NO+O2 ↔ 2NO2, ∆Н =-112кдж (ж)

Відповідно до принципу Ле Шателье рівновага цього процесу зміщується вправо при підвищенні тиску і зниженні температури. Практично утворення діоксиду азоту починається при температурі нижче 700°С, а при температурі нижче 100°С рівновага майже цілком зміщена вправо.

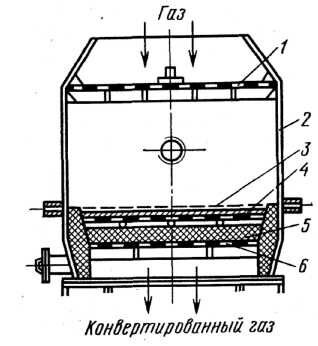

Рис. 3. Контактний апарат

1 - розподільні ґрати; 2 - корпус апарата; 3 - платиноїдна сітка; 4 - шар неплатинового каталізатора; 5 - насадка; 6 - опорні ґрати

Константа швидкості процесу збільшується зі зниженням температури, що іноді розглядають як порушення закону Арреніуса. У дійсності це явище можна пояснити тим, що процес по формулі (ж) протікає в дві стадій. Спочатку відбувається швидка оборотна екзотермічна реакція димеризації оксиду азоту

2NO ↔N₂O₂ (з)

а потім окислення димера по екзотермічній практично необоротній (при t < 100°С) реакції
