Рисунок 1 - Схема технологических потоков приёмки аглосырья на усреднение на УУК

3. Агломерационное производство

Агломерация - это процесс окускования мелких руд, концентратов и колошниковой пыли спеканием в результате сжигания топлива в слое спекаемого материала. Для производства агломерата предназначены ленточные агломерационные машины со спеканием слоя шихты на движущейся колосниковой решетке при просасывании воздуха через шихту. Продукт спекания (агломерации) – агломерат - представляет собой кусковой, пористый продукт черного цвета; упрощенно можно характеризовать его как спеченную руду или спеченный рудный концентрат.

При агломерации удаляются некоторые вредные примеси (сера и частично мышьяк), разлагаются карбонаты и получается кусковой пористый, к тому же офлюсованный материал. По существу - это металлургическая подготовка.

3.1 Шихта агломерации и ее подготовка

Основные составляющие агломерационной шихты - железосодержащие материалы (рудный концентрат, руда, колошниковая пыль); возврат (отсеянная мелочь ранее произведенного агломерата); топливо (коксовая мелочь); влага, вводимая для окомкования шихты; известняк, вводимый для получения офлюсованного агломерата.

Кроме того, в шихту зачастую вводят известь (до 25—80 кг/т агломерата), что улучшает комкуемость шихты, повышая ее газопроницаемость, прочность агломерата; марганцевую руду (до 45 кг/т агломерата) для повышения содержания марганца в чугуне и отходы (прокатную окалину, шламы и другие материалы, вносящие оксиды железа).

Подготовку шихты, как и спекание, ведут на агломерационных фабриках. Подготовка шихты должна обеспечить усреднение, необходимую крупность, дозирование компонентов шихты, смешивание и окомкование ее. Составляющие шихты из бункеров, где они хранятся, выдают с помощью весовых и объемных дозаторов. Дозирование должно обеспечить требуемый состав агломерата.

Для обеспечения равномерного распределения компонентов по всему объему шихты необходимо осуществлять хорошее смешивание шихты, что обычно проводят во вращающихся барабанах, сначала в смесительном, а затем в окомковательном, или совместив эти две операции в одном агрегате. При подаче в барабан воды, разбрызгиваемой над поверхностью шихты, происходит окомкование ее вследствие действия возникающих между частичками материала капиллярных сил. Окомкованная шихта характеризуется более высокой газопроницаемостью. Большое влияние на комкуемость, а, следовательно, и газопроницаемость, оказывает содержание влаги в шихте. Газопроницаемость шихты возрастает по мере увеличения влажности до 6-9 %, а при превышении этой величины шихта превращается в полужидкую массу, газопроницаемость которой низка. После окомкования шихту транспортируют к спекательной машине.

3.2 Процесс спекания

На колосниковую решетку конвейерной ленты загружают так называемую "постель" высотой 30-35 мм, состоящую из возврата крупностью 10-25 мм. Затем загружают шихту (250-350 мм). Под колосниковой решеткой создают разрежение около 7-10 кПа, в результате чего с поверхности в слои засасывается наружный воздух.

Чтобы процесс начался, специальным зажигательным устройством нагревают верхний слой шихты до 1200-1300 °С, и топливо воспламеняется. Горение поддерживается в результате просасывания атмосферного воздуха. Зона горения высокой около 20 мм постепенно продвигается сверху вниз (до колосников) со скоростью 20-30 мм/мин.

В зоне горения температура достигает 1400-1500 °С. При таких температурах известняк СаСО₃ разлагается на СаО и СО₂, а часть оксидов железа шихты восстанавливается до FeO. Образующиеся СаО и FeO, а также оксиды шихты SiO₂, Fe₃O₄, Fe₂О₃, А1₂О₃ и др. вступают в химическое взаимодействие с образованием легкоплавких соединений, которые расплавляются. Образующаяся жидкая фаза пропитывает твердые частицы и химически взаимодействует с ними. Когда зона горения опустится ниже мест образования жидкой фазы, просасываемый сверху воздух охлаждает массу, пропитанную жидкой фазой, и последняя затвердевает, в результате чего образуется твердый пористый продукт - агломерат. Поры возникают в результате испарения влаги и просасывания воздуха. Продвижение через слой шихты сверху вниз зоны, в которой происходит горение топлива и формирование агломерата (т.е. спекаемого слоя), длится 8-12 мин и заканчивается при достижении постели.

Рассмотрим основные химические реакции, протекающие при агломерации. Горение топлива происходит по реакциям:

С + 0,5О₂ = СО;

С + О₂ = СО₂.

В отводимых продуктах горения отношение СО₂/СО равно 4-6, но вблизи горящих кусочков кокса атмосфера восстановительная (преобладает СО), что вызывает восстановление оксидов железа.

Большая часть непрочных оксидов Fе₂О₃ превращается в Fе₃О₄ в результате восстановления: Fе₂О₃ + СО = Fе₃О₄ + СО₂, либо в результате диссоциации: 6Fe₂O₃ =4Fe₃O₄.

Часть оксидов Fe₃O₄ восстанавливается до FeO: Fe₃O₄ + СО = 3FeO + СО₂.

Содержание FeO в агломерате обычно находится в пределах 8—17 %, оно возрастает при увеличении расхода кокса на агломерацию; одновременно уменьшается остаточное содержание Fе₂О₃.

Известняк разлагается по реакции СаСО₃ = СаО + СО₂, идущей с поглощением тепла.

При агломерации удаляется сера и частично (около 20 %) мышьяк. Сера в шихте обычно находится в виде сульфида железа FeS₂ (пирит), а иногда в виде сульфатов СаSО₄ • 2Н₂О (гипс) и BaSO₄ (барит). Пирит в условиях агломерации окисляется по нескольким реакциям, одна из них:

3FeS₂ +2О₂ = Fe₃O₄ + 6SO₂.

Гипс и барит разлагаются при 1200-1400°С по реакциям CaSO₄ = СаО + SО₃;

BaSO₄ = ВаО + SO₃.

В процессе агломерации выгорает 90-98 % сульфидной серы, а сульфатной 60-70 %. Нижний предел относится к офлюсованному агломерату, а верхний к неофлюсованному.

Протекает много реакций взаимодействия между оксидами шихты, в результате чего образуются десятки различных химических соединений.

3.3 Офлюсованный агломерат и его свойства

В настоящее время производят офлюсованный агломерат, т.е. в шихту агломерации вводят известняк, чтобы агломерат содержал СаО и его основность CaO/SiO₂ составляла 1-1,4 и более. Это позволяет работать без загрузки известняка в доменную печь.

Основные преимущества офлюсованного агломерата:

1) Исключение из доменной плавки эндотермической реакции разложения карбонатов, т.е. СаСО₃= СаО + СО₂ - Q или MgCO₃ = MgO + CO2 - Q, требующих тепла, а следовательно, расхода кокса. Этот процесс перенесен на аглоленту, где расходуется менее дефицитное и более дешевое топливо, чем кокс.

2) Улучшение восстановительной способности газов в самой доменной печи вследствие уменьшения разбавления их двуокисью углерода, получаемой от разложения карбонатов.

3) Улучшение восстановимости агломерата, так как известь вытесняет оксиды железа из трудновосстановимых силикатов железа.

4) Улучшение процесса шлакообразования, так как в офлюсованном агломерате оксиды плотно контактируют друг с другом.

5) Уменьшение числа материалов, загружаемых в доменную печь.

В конечном итоге, применение офлюсованного агломерата приводит к сокращению расхода кокса на 6-15 %.

Качество агломерата оценивают рядом параметров: он должен быть в кусках определенной крупности, должен иметь высокую прочность в холодном и в горячем состоянии, высокую восстановимость, высокую температуру размягчаемости. Агломерат не должен содержать фракций < 5 мм, поскольку мелочь сильно снижает газопроницаемость шихты в доменной печи; крупность агломерата для малых и средних печей должна составлять 5-40мм, а для крупных и сверхмощных - 15-40 мм.

Высокая холодная и горячая прочность необходимы, чтобы агломерат не разрушался с образованием мелочи, препятствующей движению газов через слой шихты в печи. Под холодной прочностью подразумевают прочность, препятствующую разрушению агломерата при его транспортировке и загрузке в печь, под горячей - препятствующую разрушению под воздействием давления столба шихты в печи при высоких температурах. Для получения стабильно высокой холодной прочности прежде всего важно соблюдение технологии подготовки шихты с поддержанием оптимального гранулометрического состава и ее высокой газопроницаемости, в том числе путем ее тщательного окомкования и добавки в шихту извести. Холодная прочность сильно снижается при очень быстром охлаждении и при наличии остатков шихты в агломерате. Для предотвращения резкого охлаждения горячий агломерат со спекательной ленты направляют в специальные охладители, где его охлаждают в течение 40-60 мин просасываемым вентиляторным воздухом. С тем, чтобы в агломерате после спекания не оставалось кусков шихты, она не должна содержать рудных частиц крупностью > 8 мм и известняка > 3 мм; необходимо также увеличивать расход топлива.

3.4 Агломерационная машина и технологический процесс производства агломерата

В состав агломерационной фабрики входят комплекс оборудования для подготовки шихты, ленточные (конвейерные) агломерационные машины и комплекс оборудования для дробления и охлаждения полученного агломерата и отсева его мелочи.

Агломерационная машина (см. рис.2) имеет в качестве основного элемента замкнутую ленту (конвейер) из отдельных спекательных тележек-паллет. Тележка - это опирающаяся на четыре ролика колосниковая решетка с продольными бортами; тележки движутся по направляющим рельсам под воздействием пары приводных звездочек. На горизонтальном участке ленты тележки плотно примыкая друг к другу, образуют движущийся желоб с дном в виде колосниковой решетки.

Под тележками рабочей ветви ленты расположено 13-26 вакуум-камер, в которых с помощью эксгаустера создают разрежение 10-13 кПа. Ширина ленты составляет 2-4 м, число тележек в ленте от 70 до 130, скорость ее движения 1,4-7 м/мин; площадь спекания действующих машин равна 50-312 м².

На движущуюся ленту питателем укладывают постель высотой ~ 30 мм из возврата агломерата крупностью 10-25 мм; она предотвращает просыпание шихты через щели решетки и предохраняет решетку от перегрева. Затем питателем загружают слой шихты высотой 250—350 мм. Далее шихта на движущейся ленте попадает под зажигательный горн, который нагревает поверхность шихты по всей ширине до 1200-1300°С, в результате чего загорается топливо. При дальнейшем движении ленты за счет просасываемого эксгаустером сверху воздуха слой горения кокса и спекания агломерата перемещается вниз, а продукты сгорания через вакуумные камеры поступают в пылеуловитель и далее выбрасываются в атмосферу через трубу. Формирование агломерата заканчивается на горизонтальном участке движения ленты; этот момент легко определяют по резкому падению температуры отходящих газов, свидетельствующему об окончании горения кокса. Готовый агломерат при огибании лентой холостой звездочки ссыпается вниз. Он попадает в валковую дробилку горячего дробления и затем на грохоты, где от дробленого продукта отсеивают горячий возврат. Далее агломерат поступает на охладитель (пластинчатый конвейер либо круглый вращающийся охладитель), где он в течение 40-60 мин охлаждается до 100°С просасываемым воздухом. Затем агломерат направляется на грохоты холодного агломерата, где отделяется постель. После этого годный агломерат конвейером транспортируют в доменный цех, а мелочь - в бункер возврата. Этот возврат, также как и горячий, вновь направляются на агломерацию. Выход годного агломерата (фракции крупностью > 5 мм) из шихты не превышает 70—80 %.

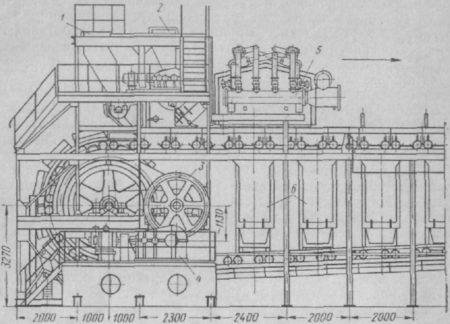

1 – бункер для шихты; 2 – питатель; 3 – ведущие звездочки;

4 – холостая ветвь; 5 – зажигательный горн; 6 – вакуум-камеры

Рисунок 2 - Головная часть агломерационной машины

4. Охрана окружающей среды

На предприятии эффективно используется очистное оборудование и предпринимается комплекс мер по охране окружающей среды.

Таблица 6 – Перечень очистного оборудования аглофабрики №2

№ п/п	Наименование агрегата (источник выброса)	Номер источника выброса по проекту ПДВ	Тип пылегазоочистного оборудования	Количество мест пылевыделения, оборудованных системами отвода	Тип тягодутьевого устройства, мощность и число оборотов в минуту двигателя	Параметры дымовой трубы
						Высота, м	Диаметр, мм
1	Агломашина №5	70	Батарейный циклон БЦ В-254/2-160	1	Эксгаустер 6500 Эл.двигатель 2000 кВт, 1500 об/мин.	89	Dн - 8920 Dв - 4000
2	Агломашина №6	70	Батарейный циклон БЦ В-254/2-160	1	Эксгаустер 6500 Эл.двигатель 2000 кВт, 1500 об/мин	89	Dн - 8920 Dв - 4000
3	Агломашина №7	70	Батарейный циклон БЦ В-254/2-160	1	Эксгаустер 6500 Эл.двигатель 2000 кВт, 1500 об/мин	89	Dн - 8920 Dв - 4000
4	Агломашина №8	нет	Батарейный циклон БЦ В-254/2-160	1	Эксгаустер 6500 Эл.двигатель 2000 кВт, 1500 об/мин	89	Dн - 8920 Dв - 4000
5	Агломашина №13	нет	Батарейный циклон БЦ В-254/2-160	1	Эксгаустер 6500 Эл.двигатель 2000 кВт, 1500 об/мин	89	Dн - 8920 Dв - 4004
6	Агломашины №7, 8, 13	нет	Труба Вентури, циклон с гидроочисткой	3	Дымосос ДН - 19 М Эл.двигатель 200 кВт, 1000 об/мин.	89	Dн - 500 Dв - 500
7	Бункера шихтового отделения №1,2,3,4,5,6	44	Вытяжная аспирацион-ная установка В-1 В-4 с циклоном СИОТ-9 и гидроочисткой	6	4А - 250, Эл.двигатель 75 кВт, 1500 об/мин.	89
8	Агломашины № 5,6 хвостовая часть	47	Вытяжная аспирацион-ная установка В-1 В-4 с циклоном СИОТ-9 и гидроочисткой	2	Д-20*2Б, эл. двигатель ДАЗО-13-42-8МУ1 320 кВт, 750об/мин	89
9	От хвостовых частей конвейеров №42, 42 бис, бункеров шихтового отделения № 19,20	43	Вытяжная аспирацион-ная установка В-1 В-4 с циклоном СИОТ-9 и гидроочисткой	4	4А - 250, Эл.двигатель 75 кВт, 1500 об/мин.	15

Таблица 7 - Перечень водоохранных объектов агломерационного цеха

5. Охрана труда
