Двухроликовый транспортер предназначен для перемещения сыпучего продукта с умеренной нагрузкой на ролики. Холостая ветвь ленты во всех случаях поддерживается прямыми роликоопорами. Конвейер может быть изготовлен в закрытом кожухе для транспортировки груза на открыты площадках. Возможно изготовление плоского транспортера с разделением потоков перемещаемой продукции, а также с плужковыми сбрасывателями. Возможно изготовление транспортера с регулируемыми по высоте опорами и регулировкой угла наклона. Изготавливаются транспортеры как стационарные, так и передвижные.

Транспортер ленточный двухроликовый, передвижной, наклонный, с регулируемым углом наклона при помощи лебедки (КЛП)

Предназначена для штамповки карамели различных форм и размеров. Применяется на предприятиях кондитерской промышленности.

Табл. 4.5

Технические характеристики машины карамелештампующей ж7-шмк-1

Машина охлаждающая НОМ-2 непрерывного действия с дозаторами предназначена для охлаждения карамельной массы, а также насыщения красителями, эссенцией и кислотой. Машина применяется в кондитерской промышленности и устанавливается в поточной линии производства карамели.

Табл. 4.6

Технические характеристики машина охлаждающей НОМ-2

Электропарогенератор марки ПЭ-30 предназначен для получения технологического пара в пищевой промышленности (производстве хлебобулочной, кондитерской, мясной, молочной, крупяной продукции), животноводстве, лёгкой промышленности (глажка тканей, производство трикотажа) и др.

Табл. 4.7

Технические характеристики парогенераторов ПЭ:

Поршневые насосы, отличающиеся меньшими эксплуатационными затратами и используемые для дозирования и впрыскивания жидкости.

Простая и надежная конструкция для точного дозирования и впрыскивания жидкости под давлением.

Основные преимущества

Простота и надежность

Точность дозирования +/- 0.5%

Работа при высоким давлении

Технические характеристики:

Максимальная подача: 1960 л/ч

Минимальная подача : 3 л/ч

Минимальная температура: - 10*С

Максимальная температура: 150*С

Регулировка производительности: от 0 до 100%

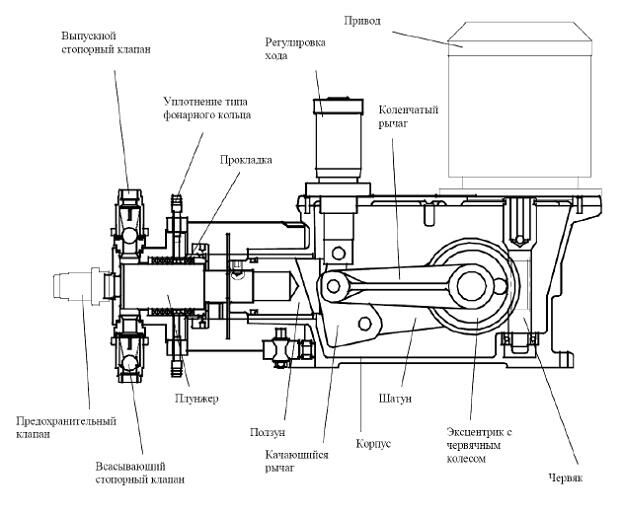

Рис. 4.10 Схема плунжерный насос Р3

Плунжерный насос РЗ предназначен для работы с синусоидальным механизмом хода и плунжерной головкой насоса. Данное технологическое решение было выбрано с целью использования насоса для дозирования жидкостей.

Электрический двигатель приводит в действие эксцентрик, оборудованный редукционной передачей, червяком и подсоединенный к шатуну, который сопряжен с ползуном и плунжером. Простое вращение эксцентрика обеспечивает перемещения плунжера и тем самым производительность насоса.

Изменение производительности и, следовательно, регулировка потока обеспечиваются с помощью механического устройства.

Это устройство включает в себя перемещающийся качающийся рычаг, расположенный сверху; длина хода может регулироваться за счет изменения перемещения ползуна. При этом эксцентрик свободно вращается вместе с шатуном.

Предназначена для темперирования и автоматического поддержания заданной температуры шоколадных и начиночных кондитерских масс.

Табл. 4.8

Технические характеристики темперирующей ёмкости

5. Характеристика и принцип действия технологического оборудования

Начальные стадии технологического процесса производства карамели с жидкими начинками выполняются при помощи комплексов оборудования для приготовления карамельного сиропа и начинки. В состав этих комплексов входят ёмкости для хранения и устройства для дозирования рецептурных компонентов, смесители и варочные аппараты.

Ведущий комплекс оборудования линии предназначен для приготовления карамельной массы, формования и охлаждения карамели. В его составе находятся дозаторы карамельного сиропа, вкусовых добавок и красителей, вакуум-аппарат, охлаждающая и тянульная машины, темперирующая машина и дозатор для начинки, карамелеобкаточная, жгутовытягивающая и формующая машины, а также узкий охлаждающий конвейер и охлаждающий агрегат.

Завершающие операции производства карамели выполняются комплексом оборудования, состоящим из заверточных, фасовочных и упаковочных машин, а также системы конвейеров, их соединяющих.

5.1 Устройство и принцип действия линии

В состав входит сироповарочная установка ШСА, предназначенная для получения карамельного сиропа. Она состоит из блока рецептурных сборников, двух сироповарочных агрегатов и щитов управления. Блок рецептурных сборников включает в себя сборники 2 для патоки, инвертного сиропа и воды, а также два плунжерных насоса 1.

В сироповарочный агрегат входит сборник 3 с дозатором сахара, смеситель 4, плунжерный насос 5, змеевиковая варочная колонка 6, снабжённая расширителем 7, пароотделитель 8, вентилятор 11, сборник готового сиропа 9 с сетчатым фильтром и шестерённый насос 10.

Принцип действия сироповарочной установки ШСА основан на растворении сахара в патоке под давлением с добавлением воды, что обеспечивает наиболее короткий производительный цикл и сокращает продолжительность температурного воздействия на сахарозу. Это позволяет получить карамельный сироп более высокого качества и повысить стойкость карамели.

Установка ШСА работает следующим образом. Из рецептурных сборников 2 насосы-дозаторы 1 подают жидкие компоненты: патоку (или инвертный сироп) и воду в приёмную воронку смесителя-растворителя 4. В эту же воронку дозатором из бункера 3 подаётся сахар-песок.

Температура патоки и воды, подаваемых в смеситель, 65… (температура инвертного сиропа не должна превышать 40… ). В смесителе 4 рецептурная смесь обрабатывается в течение 3…3,5 мин и нагревается до 65… . Эта смесь имеет влажность 17…18% и представляет собой кашицу с не полностью растворёнными кристаллами сахара.

Плунжерным насосом 5 кашицеобразная смесь подаётся в змеевик варочной колонки 6. На выходе из колонки змеевик соединён с расширителем 7, внутри которого установлен диск с отверстием 10…15 мм. Диск оказывает сопротивление потоку движущейся рецептурной смеси, обеспечивая тем самым избыточное давление в змеевике 0,17…0,2 МПа. Благодаря этому давлению смесь нагревается до более высокой температуры, чем при атмосферном давлении без повышения концентрации раствора. При избыточном давлении греющего пара в варочной колонке в пределах 0,45…0,55 МПа температура сиропа на выходе из змеевика достигает 120… . В результате повышения температуры происходит более растворение кристаллов сахара в несколько меньшем количестве воды, чем принято обычно при других способах уваривания.

Образовавшийся в сиропе вторичный пар удаляется в пароотделителе 8 и вместе с воздухом вентилятором 11 выводится наружу.

Готовый сироп собирается в нижней конической части пароотделителя 8 и отводится в сборник сиропа 9. Сборник снабжён фильтром с ячейками диаметром 1 мм. По мере необходимости готовый карамельный сироп перекачивают к местам потребления шестерённым насосом 10.

В состав линии входит установка для приготовления жидких начинок. Она состоит из блока рецептурных сборников с дозирующими устройствами, двух начиночных вакуум-аппаратов, сборника начинки и щитов управления. Блок рецептурных сборников 14 включает в себя сборники для сахарного сиропа, патоки, фруктово-ягодной пульпы, молочных продуктов и др., а также дозирующие устройства для этих компонентов.

Начиночные вакуум-аппараты 13 имеют паровую рубашку, механическую мешалку и спускной штуцер с затвором. Рабочий объём аппарата через трубопровод на верхней крышке соединён с мокровоздушным вакуум-насосом 12, снабжённым конденсатором смешения.

Приёмный сборник начинки 15 имеет водяную рубашку, механическую мешалку и спускной штуцер, соединённый через трубопровод с шестерённым насосом 10.

При работе установки исходные компоненты дозируют и загружают в начиночный вакуум-аппарат в соответствии с рецептурой. После герметизации варочного объёма включают вакуум-насос и подают греющий пар. При уваривании начинки поддерживают избыточное давление греющего пара в пределах 0,4…0,6 МПа, а остаточное давление (разрежение) в варочном объёме 65…75 кПа. Рецептурная смесь уваривается в течение 30…45 мин до влажности 16…19 %.

Готовая начинка по направляющим желобам перетекает в приёмный сборник 15, охлаждающая до температуры и насосом 10 перекачивается в темперирующую машину 29. Сюда же дозирующими устройствами 27 подаются кислота и ароматическая эссенция, которые перемешиваются с начинкой. Готовая начинка перекачивается насосом 26 в начинконаполнитель 28.

Наличие пары варочных аппаратов в установке позволяет организовать бесперебойное приготовление начинки: пока в одном аппарате уваривается начинка, в другом производят вспомогательные операции, и наоборот.

Уваривание карамельного сиропа для получения карамельной массы осуществляется в змеевиковом вакуум-аппарате непрерывного действия. Он состоит из греющей части – змеевиковой варочной колонки 19, выпарной части – вакуум-камеры 21 с разгрузочным механизмом 22 и сепаратора-ловушки 20, соединённого через конденсатор смешения с мокровоздушным насосом 18.
