Текст из файла (страница 2)

Рис. 7 Принципиальная схема тестоделительной машины с валковым нагнетателем и делительной головкой:

1 — приемная воронка; 2 — нагнетающий валик; 3 — мерная камера;

4 — механизм регулирования хода поршня; 5 — дели­тельная головка.

7. Тестоделительные машины с валковым нагнетателем и прокатывающим валковым устройством без делительной головки (Рис. 8). К ним относятся многоручьевые тестоделительные машины ФАТВ (ГДР), «Гефра» (Голландия) и др. Они предназначены для выработки мелкоштучных изделий из пшеничной сортовой муки. В этих машинах тесто формуется методом прокатки, которая по интенсивности проработки аналогична обжатию теста под давлением в закрытой камере. Отделение кусков от прокатанной ленты производится вращающимися ножами. Тестоделительная машина компонуется с оригинальным многоручьевым округлителем, после которого тестовые заготовки выходят рядами по 4—6 шт.

Рис. 8 Принципиальная схема тестоделительной машины с валковым нагнетателем и прокатывающим уст­ройством без делительной головки:

1 — приемная воронка; 2 — нагнетающие валки; 3 — формующий барабан;4— ре­борда барабана; 5 — отсекающий нож.

8.Тестоделительные машины со шнековым нагнетателем и поворотной делительной головкой (Рис. 9): ХДФ-2М, «Кузбасс» и другие, предназначенные для деления ржаного, ржано-пшеничного и пшеничного теста из муки II сорта. Нагнетание теста осуществляется с помощью одного или двух шнеков, стабилизаторы давления отсутствуют, делительные головки — поворотные барабанного типа со спаренными плавающими поршнями, перемещение которых осуществляется под давлением теста.

Рис. 9 Принципиальная схема тестоделительной машины со шнековым нагнетателем и делительной головкой:

1 — мерный поршень; 2 — делительная го­ловка; 3 — нагнетающий шнек;

4 — при­емная воронка.

9. Тестоделительные машины со шнековым нагнетателем без делительной головки (Рис. 10): ХДР, «Роботер» и др. Они отличаются от предыдущих тем, что разделение теста на куски осуществляется с помощью ножа, который периодически отсекает непрерывно выдавливаемую через мундштук тестовую массу в виде цилиндра. Точность деления теста у этой группы машин значительно ниже, чем у предыдущей, но они оказывают на тесто более слабое воздействие и требуют значительно меньшего расхода энергии на привод машины.

Рис. 10 Принципиальная схема тестоделительной машины со шнековым нагнетателем без делительной го­ловки:

1 — приемная воронка; 2 — нагнетающие шнеки (2 шт.); 3 — отсекающий нож; 4 — мундштук; 5 — ролик, включающий при­вод.

2. Особенности работы тестоделительных машин с различными видами нагнетания

Процессы, происходящие в рабочих камерах тестоделительных машин, имеют свою специфику. Они совершаются циклически в течение сравнительно короткого времени, исчисляемого секундами или их долями. За это время протекает целый комплекс процессов. Однако принимать во внимание следует лишь только те из них, которые за короткое время движения делителя оказывают существенное влияние на тесто или на сам процесс деления.

Брожение в тестоделительной машине протекает очень медленно и поэтому здесь не учитывается. Кратковременное давление и механическое пере­мешивание, которые имеют место в рабочей камере тестоделительной машины, влияют существенно на структуру, физико-механические свойства теста и ха­рактер последующего его брожения. Они являются определяющими факто­рами при выборе рабочих параметров тестоделительной машины.

До последнего времени при рассмотрении рабочего процесса тестодели­тельной машины обращали внимание на одну сторону процесса: влияние давления в рабочей камере на точность деления тестовых заготовок.

При воздействии давления на сброженное тесто в нем уменьшается объем газовых пузырьков и происходит поглощение части газа тестом, а при одно­временном ведении и интенсивном механическом перемешивании происходит деление газовых пузырьков на более мелкие, что способствует созданию рав­номерной мелкопористой структуры. Последняя способна лучше удерживать газовую среду на последующих этапах технологического процесса.

Весьма важным при указанных операциях является изменение свойств клейковинного скелета с образованием поперечных связей между смежными белковыми молекулами, что на определенной стадии способствует упроче­нию структуры, повышению газоудерживающей способности и снижению лип­кости теста. Совместное воздействие на тесто давления и механического пе­ремешивания имеет строго определенный оптимум, после которого наступает ухудшение свойств теста. Поэтому параметры рабочей камеры тестоделительной машины должны лимитироваться показателями качества теста.

Проведенные исследования теста, созревшего до стадии разделки, показали, что после обжатия под определенным давлением тесто в расстойке достигает большего объема, чем тесто, не подвергшееся воздействию давле­ния. При этом повышение давления способствует укреплению клейковины и снижению расплываемости теста вплоть до давлений, равных 5·10⁵ Па. Од­нако при давлении выше 2∙10⁵ Па упрочение структуры теста происходит параллельно со снижением бродильной активности дрожжей, поэтому увели­чение объема заготовок в расстойке было меньше, хотя они и имеют боль­шую высоту.

Таким образом, различные конструкции тестоделителей в значительной степени влияют на качество тестовых заготовок. Соответственно, для каждого вида теста целесообразно выбирать строго определенное тестоделительное оборудование.

Тестоделители с поршневым нагнетанием являются наиболее распространенными и старыми. Они обеспечивают большую точность деления, так как в этих машинах возможно достичь значительного давления на тесто в конце нагнетательного процесса (при большем давлении имеет место меньший разброс плотности теста). Однако чрезмерно высокое давление приводит к таким нагрузкам, при которых ускоряется изнашивание деталей тестоделителя, увеличиваются вероятность поломки и энергетические затраты. Для обеспечения постоянного давления и для за щиты машины от перегрузок в механизме нагнетания устанавливают стабилизаторы давления, а в камере нагнетания предусматривают возможность возврата избытка теста в приемную воронку.

Для обеспечения деления с погрешностью не более ±2% объем камеры нагнетания должен быть таким, чтобы после окончания рабочего хода нагнетательного поршня от торца поршня до делительной головки оставался так называемый буферный объем, в несколько раз превосходящий объем одновременно заполняемых мерных карманов делительной головки. Ход поршня должен быть таким, чтобы вытесняемый им объем был несколько больше объема мерных кар­манов, при этом нагнетательный поршень часть своей траектории во время рабочего хода должен совершать при открытой заслонке, что бы избыток теста выталкивался из камеры нагнетания обратно и приемную воронку.

Деление теста в машинах с поршневым нагнетанием состоит из следующих этапов: приема теста и передачи его в камеру нагнетания; уплотнения теста в камере нагнетания, передачи теста в карман делительной головки (в мерный карман) с обеспечением постоянной и равномерно распределенной плотности теста; возвращения избытка теста в приемную воронку; отделения отмеренного объема теста, находящегося в камере нагнетания; выталкивания куска теста из кармана делительной головки; отсекания этого куска от делительной головки; удаления куска из машины.

Недостатком делителей с поршневым нагнетателем является неудобство очистки рабочей камеры и делительной головки при остановках машины на время более 2 часов.

Тестоделительные машины с валковым нагнетанием предназначены для деления пшеничного теста при выработке массовых сортов хлеба и мелкоштучных изделий.

Нагнетание теста производится одной или двумя парами валков, вращающихся навстречу друг другу с постоянной скоростью. В этих машинах стабилизаторы давления, как правило, не используются. Мерные карманы могут быть расположены по окружности делительного барабана или по его образующей.

Основными недостатками валковых нагнетателей является неудобство регулирование изменения подачи теста, а также отсутствие стабилизатора давления в рабочей камере делителя. Однако делители с валковым нагнетанием имеют и существенные достоинства: сравнительная простота конструкции, надежность в работе и щадящее воздействие на структуру теста.

Тестоделительные машины с лопастным нагнетанием – сравнительно новые машины, отличающиеся универсальностью: они могут перерабатывать пшеничное и ржаное тесто любых сортов.

В лопатных делителях деление осуществляется непрерывно вращающейся делительной головкой.

Производительность тестоделительной машины изменяется перестановкой ремня на двухступенчатых шкивах или установленным в приводе вариатором скорости.

Использование трехлопастного нагнетания в сочетании с многокарманной делительной головкой снижает энергоемкость машины и увеличивает точность её работы.

Тестоделительным машинам со шнековым нагнетанием пужно уделять наибольшее внимание, так как шнековые нагнетатели обеспечивают наиболее точную и стабильную работу и отличаются сравнительно простой конструкцией. Тестоделительные машины со шнековым нагнетателем предназначены в основном для деления ржаного и ржано-пшеничного теста на заготовки большой массы. Эти машины наиболее распространены в современном производстве и предназначены в основном для деления ржаного и ржано-пшеничного теста на заготовки большой массы. Они отличаются сравнительной простотой устройства и интенсивным механическим воздействием, которое для ржаного теста оказывает положительное влияние на процесс расстойки. Для теста из пшеничной сортовой муки такое воздействие нежелательно. Другим недостатком этих машин является значительное колебание давления в мерных карманах ввиду непрерывного вращения шнека и периодического отбора отмеренных кусков.

Также недостатком тестоделителей является весьма неудобная очистка шнеков от теста при длительных остановках. У большинства машин после очистки в рабочей камере остается много теста, которое переки­сает, портится и очень интенсивно реагирует с чугунным корпу­сом рабочей камеры. При этом не исключена возможность попа­дания в изделия продуктов окисления металла и пр. В настоя­щее время следует ставить вопрос об выполнении рабочих камер тестоделительных машин из кислотостойких нержавею­щих материалов.

1. Тестоделительная машина

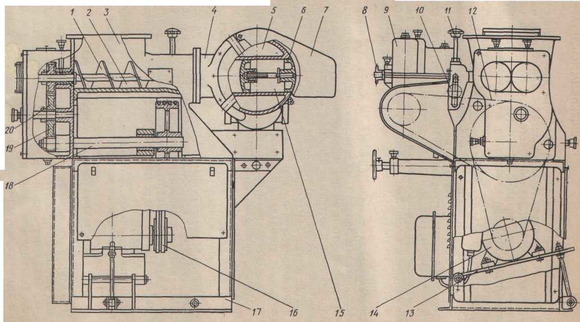

Тестоделительная машина ХДФ-М2 Машина ХДФ-М2 вы­пускается киевским заводом «Хлебмаш» (Рис. 14). Она предназначена для деления ржаного и ржано-пшеничного теста на заготовки массой 0,7—1,25 кг и состоит из приемной воронки 3 , примыкающей к рабочей камере 2, в которой размещено два нагнетающих шнека 1. Рабочая камера соединена с горлови­ной 4, к цилиндрической проточке которой примыкает барабан­ная делительная головка 5. В диаметральной цилиндрической проточке 15 головки размещено два плавающих поршня 6. Сверху головка закреплена откидным ограждающим щитком 7. Приводной электродвигатель 14 расположен на шарнирно закреплённой площадке 13, находящейся в нижней части ста­нины 17. С помощью клиноременной передачи 16 электродвига­тель соединен с промежуточным валом 18. С него движение с помощью шестерен 19 и 20 сообщается шнекам 1, а клиновым ремнем 12 — валу червячного редуктора 9. Последний через мальтийский крест сообщает периодическое движение делитель­ному барабану. Натяжение ремня 12 осуществляется роликом 10 с винтовым фиксатором 11.

По специальному заказу делитель может быть доукомплек­тован транспортером, привод которого осуществляется от звез­дочки 8.

Рис. 14 Тестоделительная машина ХДФ-М2

Устройство делительной головки. В чугунный барабан 13 (Рис. 15) головки запрессовано две цапфы 12, которые входят в подвижные подшипники 3, установленные с помощью болтов 4 в кронштейнах 2, крепящихся в горловине 1 болтами 5 . В диаметральной проточке барабана размещены спаренные алюминиевые поршни 10, соединенные винтом, имеющим правую и левую резьбу на концах. На болте 8 закреп­лено фиксирующее пружинное устройство 7, предохраняющее винт от произвольного проворачивания во время работы. Чтобы поршни не проворачивались, в цилиндрической проточке барабана закреплена лыска 6. Конечные положения поршней фиксируются с помощью винтов 11.
