Введение

В механизмах привода поперечно строгальных станков используется механизм, обеспечивающий главное возвратно-поступательное движение резания. Основная масса механизмов использующихся в данных станках это кулисные механизмы. Они обеспечивают заданную скорость рабочего хода и повышенную скорость холостого хода. Расчёт и проектирование данных механизмов является важным этапом в образовании инженера.

В курсе предмета "Теория машин, механизмов и манипуляторов" получаются навыки расчёта механизмов машин. Комплексным подходом к закреплению полученных знаний является выполнение курсового проекта по данному курсу. В курсовом проекте осуществляется синтез и расчёт кулисного механизма, построение и расчёт зубчатого зацепления и кулачкового механизма. При выполнении работы используются все знания, полученные за курс предмета.

1. Синтез и анализ рычажного механизма

Исходные данные:

Ход ползуна: Н= 430 мм;

Коэффициент производительности: К=1,46;

Межосевое расстояние: О₁О₂ = 320 мм;

Сила полезного сопротивления: Q_пс = 1550 Н;

Частота вращения кривошипа: n_кр= 100 мин - ¹;

Схема механизма (Рис.1).

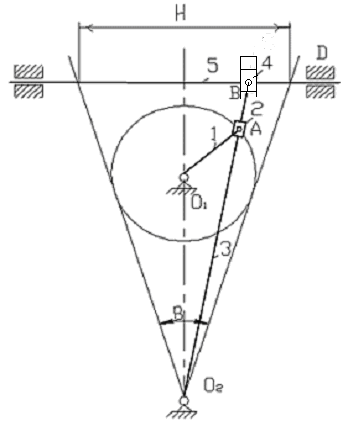

Рис.1 - Схема механизма

1.1 Структурный анализ механизма

Механизм состоит из пяти звеньев: кривошипа - 1, камней- 2,4, кулисы - 3, и ползуна - 5.

Звенья образуют семь кинематических пар: четыре вращательных (А, С, О₁, О₂), три поступательных (А^|, С^|, В).

Степень подвижности механизма:

где n - число подвижных звеньев, n = 5;

р₁ - число одноподвижных кинематических пар, р₁ = 7;

р₂ - число двуподвижных кинематических пар, р₂ = 0.

Разложение механизма на структурные группы Ассура:

D 5 B, B’

4

II₂(4,5) – группа Ассура 2 – го класса, 2 – го порядка, W=0.

2

A A’

O₂ 3

II₂(2,3) – группа Ассура 2 – го класса, 2 – го порядка, W=0.

1

w

O₁

I (0,1) - механизм 1 - го класса, W=1.

Формула строения механизма: I (0,1) →II₂ (3,4) →II₂ (4,5).

Механизм 2 - го класса, 2 - го порядка.

Определение недостающих размеров механизма

Неизвестные размеры кривошипа и кулисы определяем в крайних положениях механизма. Крайними положениями являются положения, в которых кулиса касается кривошипной окружности.

Угол размаха кулисы:

.

Длина кривошипа:

Длина кулисы:

Строим план механизма в 3-м положении, приняв за начало отсчёта крайнее положение, соответствующее началу рабочего хода механизма.

Масштабный коэффициент длин К_l:

1.2 Определение скоростей

Расчёт скоростей выполняется для третьего положения.

Частота вращения кривошипа: n_кр = 100 мин^-1.

Угловая скорость кривошипа:

где ω₁ - угловая скорость кривошипа, рад/с.

Скорость точки А:

Масштабный коэффициент скоростей:

Из системы векторных уравнений определяем скорость точки :

1.3 Значения скоростей из плана скоростей

Скорость точки кулисы В^| определяем по свойству подобия:

Из системы векторных уравнений определяем скорость точки В:

Значения скоростей из плана скоростей

,

1.4 Определение ускорений

Расчёт ускорений выполняется для третьего положения.

Ускорение точки А кривошипа:

Масштабный коэффициент ускорений:

Пересчётный коэффициент:

Из системы векторных уравнений определяем ускорение точки кулисы:

Расчёт кориолисового и нормального ускорений:

Вектора кориолисового и нормального ускорений на плане ускорений:

Значения ускорений точки на плане ускорений:

Ускорение точки кулисы В определяем по свойству подобия:

Система уравнений ускорения точки В, соединяющей 4 и 5 звено:

Определяем кориолисово ускорение:

Вектор кориолисового ускорения на плане ускорений:

Значение ускорения точки В на плане ускорений:

1.5 Диаграммы движения выходного звена

Диаграмма перемещения S-t строится, используя полученную из плана механизма траекторию движения точки В.

Масштабные коэффициенты диаграмм:

1.6 Определение угловых скоростей и ускорений

Угловые скорости и ускорения звеньев механизма определяем в 3-ем положении.

Угловые скорости:

Угловые ускорения:

Относительные угловые скорости:

1.7 Скорости и ускорения центров масс

Рис. 2 – Расчётная схема механизма

1.8 Аналитический метод расчёта

Кулисный механизм состоит из звеньев: кривошипа 1, кулисного камня 2, кулисы 3 и стойки.

Положение точки А определяется уравнениями:

Угол размаха кулисы можно определить по уравнению:

Скорость точки А1, принадлежащей кривошипу 1 равна:

Скорость точки А3, принадлежащей кривошипу 3 равна:

Расстояние AB:

(5)

Угловая скорость кулисы:

Продифференцируем уравнение (6) по времени:

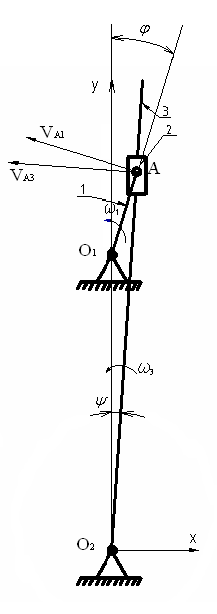

Рис.3 – Расчетная схема кулисного механизма

Положение точки А ползуна:

Ход ползуна из первого крайнего положения:

,

Дифференцируем:

Дифференцируем:

;

1.8.1 Расчёт скоростей и ускорений на ЭВМ

Kulis ()

Const H = 0.430

Const L0 = 0.16

Const L1 =0.092

Const a = 0.27

Const Wl = 10,67

i = 2

For fl = 18 * 3.14/180 To 378 * 3.14 /180 Step 30 * 3.14 /180

Cosf3 = L1 * cos (fl) / ( ( (LI ^ 2 + L0 * LI * sin (fl)) ^ (1/2))

U31 = (cosf3 ^ 2) * (LI ^ 2 + L0 * LI * sin (fl)) / (LI ^ 2 * (cos (fl) ^ 2))

T = (LI ^ 2) + L0 * LI * sin (fl)

Q = (LI ^ 2) + (L0 ^ 2) + 2 * L0 * LI * sin (fl)

w3 = Wl * (T / Q)

up31= (L0*LI*cos (fl) * (L0^2 - LI^2)) / ( ( (L0^2) - (LI^2) + 2*L0*LI*sin (fl)) ^2)

e3= (Wl ^2) *up31

sinf3 = (L0 + LI * sin (fl)) / ( (LO ^ 2 + LI ^ 2 +2*LO*L1 * sin (fl)) ^ (1/2))

u53= (a/ (sinf3^2))

vb = w3 * u53

Worksheets (1). Cells (3, I + 1). Value = CDbl (Format (vb, "Fixed"))

Up53 = (2 *a * cosf3) / (sinf3 ^ 3)

Ab = (w3 ^ 2) * up53 + e3 * u53

Worksheets (l). Cells (8,1 + 1). Value = CDbl (Forrnat (ab, "Fixed"))

Worksheets (l). Cells (2, i). Value - 1 - 2

Worksheets (l). Cells (7, i). Value = 1-2

I = I + 1

Next fl

Worksheets (l). Cells (2, l). Value = "Vb, м/c"

Worksheets (l). Cells (3,1). Value = "Аналитические"

Worksheets (l). Cells (4,1). Value = "Графические"

Worksheets (l). Cells (7, l). Value = "ab, м/c"

Worksheets (l). Cells (8,1). Value = " Аналитические "

Worksheets (l). Cells (9, l). Value = "Графические"

Worksheets (l). Cells (l,

1). Value = "Taблица1"

Worksheets (l). Cells (l,

5). Value - "Значения скоростей Vb, м/с"

Worksheets (l). Cells (6, l). Value = "Taблица 2"

Worksheets (l). Cells (6,5). Value = "Значения ускорений ab, м/с²"

End Sub

Таблица 1.3 - Значения скоростей

Скорости	Величина скорости, м/с
	0	1	2	3	4	5	6	7	8	9	10	11	12
Расчётные	0	0,79	1,29	1,73	1,7	1,23	0,81	0,09	-0,96	-2,29	-2,35	-1,29	0
Графические				1,75

Таблица 1.4 - Значения ускорений

Ускорения	Величина ускорения, м/с^2
	0	1	2	3	4	5	6	7	8	9	10	11	12
Расчётные	12,06	5,06	2,91	2,47	-0,83	-2,79	-5,49	-8,7	-12,12	-10,83	7,41	11,96	12,6
Графические				2,5

;

Диаграммы скоростей и ускорений:
