Содержание

1. Исходные данные

2. Постановка задачи

3. Задание:

4. Расчет и выбор посадок подшипников скольжения.

4.1 Теоретические сведения

4.2 Расчет и выбор посадок подшипников скольжения

5. Расчет и выбор посадок с натягом для соединения зубчатого венца со ступицей

6. Расчет и выбор переходных посадок для соединения червячного колеса с валом

7. Размерный анализ

8. Расчет параметрического ряда

9. Вывод

1. Исходные данные

Исходными данными являются:

• конструкция механизма, задаваемая сборочным чертежом;

• номинальные размеры деталей, подлежащих расчёту соединений, определяемые по сборочному чертежу с учётом масштаба изображения; масштаб изображения в свою очередь определяется заданием одного из размеров – диаметра шейки вала в подшипнике скольжения с заданным обозначением;

• нагрузочные параметры и условия работы;

• диапазон и число членов параметрического ряда механизма;

• материал зубчатого венца – бронза, ступицы червячного колеса – чугун.

2. Постановка задачи

Совершенство конструкции машин и механизмов во многом зависит от обоснованности решений по вопросам характера соединений (посадки) и точности геометрических параметров деталей, которые непосредственно влияют на надежность, мощность, производительность и другие эксплуатационные показатели машин и механизмов в целом. Вместе с тем требования по точности размеров деталей влияют на производительность и экономичность процессов их обработки при изготовлении. Поэтому решения по указанным вопросам должны быть обоснованными и учитывать как требования по качеству изделий, так и технические требования. В теории взаимозаменяемости разработаны расчетные методы обоснования таких решений, применяемые в курсовой работе. Вместе с методическими указаниями студенту выдаются два чертежа-копии – сборочный чертеж механизма и чертеж детали.

3. Задание:

1. Рассчитать и выбрать посадки для следующих соединений заданного на чертеже механизма:

• соединение вала червячного колеса с отверстием вкладыша подшипника скольжения или соединения подшипника качения по внутреннему кольцу с валом червяка и наружного кольца с отверстием в корпусе;

• соединение зубчатого венца червячного колеса со ступицей;

• соединение червячного колеса с валом.

2. Рассчитать допуски заданной ниже размерной цепи, участвующей в обеспечении допуска на смещение средней плоскости червячного колеса: выявить производные размерные цепи.

Допуск на смещение средней плоскости червячного зацепления задать в технических требованиях на сборочном чертеже.

3. На чертеже вала червячного колеса задать допуски:

• на размеры (условными обозначениями);

• на отклонения расположения поверхностей (отклонение от соосности опорных поверхностей вала относительно посадочной поверхности вала под червячное колесо);

• на отклонения формы поверхностей (отклонение от круглости опорных и посадочных поверхностей вала);

• на шероховатость.

4. Рассчитать и построить на основе предпочтительных чисел параметрический ряд по мощности механизмов данного типа.

Ниже приведены методические указания по решению поставленных задач.

4. Расчет и выбор посадок подшипников скольжения

4.1 Теоретические сведения

Исходное условие расчета интервала функциональных зазоров – необходимость обеспечения режима жидкостного трения. Это условие может быть записано в виде:

(1)

где - наименьшая толщина слоя смазки в подшипнике;

- наименьшая толщина слоя смазки, обеспечивающая режим жидкостного трения, т.е. надежное расклинивание поверхностей вала и вкладыша в процессе вращения.

Принимают:

где высота неровностей шероховатости поверхностей вала и вкладыша;

коэффициент запаса, обычно .

С учетом существующих методов обработки и функциональных требований к шероховатости поверхностей трения подшипников скольжения можно принять для поверхностей вкладышей (отверстий) значение параметра в пределах от 1,5 до 6,3 мкм., для поверхностей вала – от 0,1 до 5,0 мкм.

Расчет наименьшего и наибольшего функциональных зазоров - и , при которых исходное условие удовлетворяется, ведется методом последовательных приближений:

• задаются ориентировочными значениями и ;

• если соотношение (1) не выполняется, ориентировочные значения зазоров необходимо изменить: - в сторону увеличения, - в сторону уменьшения, и вновь проверяется соотношение (1). Процесс приближения повторяется до тех пор, пока условие жидкостного трения не будет выполнено.

• для каждого из них вычисляется и проверяется соотношение (1);

Другой путь - уменьшение шероховатости в разумных пределах. На первом этапе и принимаются из следующих соображений.

В пределе чисто геометрически

Но это соответствует неустановившемуся режиму работы, т. к. слой смазки лишен клиновидной формы. Обязательно должен быть эксцентриситет во взаимном положении вала и вкладыша.

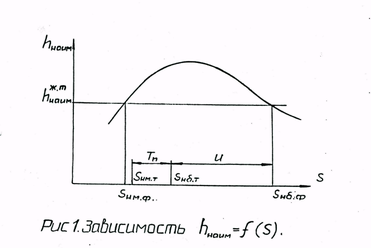

Рис.1 зависимость

Поэтому на первом этапе можно принять:

мкм. (предельное значение зазора, за которым расчетные зависимости не соблюдаются).

Действительная толщина слоя смазки при заданных зазорах определяется по выражению, получаемому из геометрических соотношений:

где вместо подставляется проверяемое значение зазора.

Относительный эксцентриситет определяется по зависимости, связывающей с коэффициентом нагруженности подшипника и с относительными размерами подшипника .

При этом:

где среднее давление в подшипнике, Па.;

где – нагрузка, и – длина и номинальный диаметр подшипника;

- относительный зазор, .

Угловая скорость вращения вала (рад/с):

где - число оборотов вала в минуту;

- динамическая вязкость смазки, (Па с):

где - динамическая вязкость смазки при 50С, - температура смазки.

Можно принять:

при

После определения границ интервала функциональных зазоров приступают к выбору стандартной посадки.

Посадка выбирается по системе ЕСДП. Условия выбора посадки могут быть сформулированы следующим образом:

1. Целесообразность соблюдения принципа предпочтительности;

2. , где S – зазоры стандартной посадки (необходимое условие);

3. С целью обеспечения наибольшего запаса на износ посадка по зазору должна быть близкой к нижней границе функциональных зазоров - ;

4. Должны быть учтены особенности применения посадок системы отверстия и посадок системы вала.

4.2 Расчет и выбор посадок подшипников скольжения

По таблице для смазочного масла И – 20А находим значение динамической вязкости при температуре :

Па с;

При расчете предельных значений функционального зазора принимаем:

температуру смазки при S_наим.ф. – 100 С;

температуру смазки при S_наиб.ф – 50 С.

Тогда динамическая вязкость смазки:

- при наименьшем функциональном зазоре

=0,015 (50/100)³=1,88 10^-3 Па с;

- при наибольшем функциональном зазоре

0,02 (50/50)³=0,02 Па с.

Угловая скорость вращения вала в подшипнике:

=3,14 2500/30=261,6 рад/с.

Среднее давление в подшипнике:

=500/(0,1053 0,09)=5,28 10⁴ Па.

Наименьшая толщина слоя смазки в подшипнике, обеспечивающая режим жидкостного трения, т.е. надежное расклинивание поверхностей вала и вкладыша в процессе вращения:

.

Принимаем:

при условии обработки цапфы вала шлифованием R_z1=1,6 мкм;

при условии обработки вкладыша тонким растачиванием R_z2=3,2 мкм;

поправку на отклонение в условиях работы от заданных h_a=2 мкм

коэффициент запаса k=2.

Тогда 2(1,6+3,2+2)=13,6 мкм.

Наименьший функциональный зазор S_нм.ф.=3 13,6=40,8 мкм.

Принимаем в качестве наибольшего функционального зазора S_наиб.ф.=400 мкм (предельное значение зазора, за которым расчетные зависимости не соблюдаются).

Произведем проверочный расчет.

Для этого необходимо найти величину относительного зазора:

Характеристики
