Х = 1, У = 0.

Принимаем коэффициент динамичночти нагрузки К_б для редуктора равным 1,4, Температурный коэффициент К_т = 1 (t_раб < 100°С). Тогда эквивалентная динамическая радиальная нагрузка:

P_r = (VXF_r + YF_a)· К_б· К_т = 1·1·12745·1,4·1 = 17 844 Н.

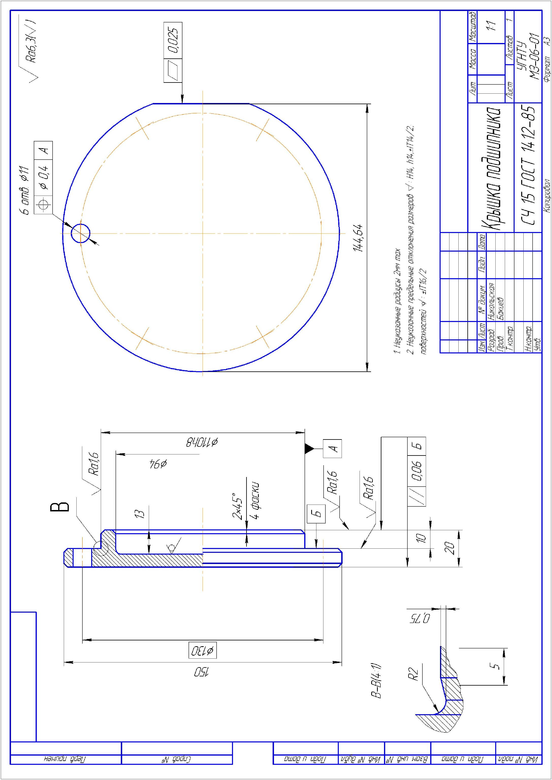

Расчетный скорректированный ресурс подшипника при а₁ = 1( вероятность безотказной работы 90%), а₂₃ = 0,7 (обычные условия применения), к=3 (шариковый подшипник):

, условие не выполняется, назначем подшипник с большим диаметром №412:

Динамическая грузоподъемность С – 85,6 кН;

Статическая грузоподъемность С₀ – 71,4 кН;

, за требуемое время эксплуатации подшипник придется поменять один раз.

7 Расчет муфты

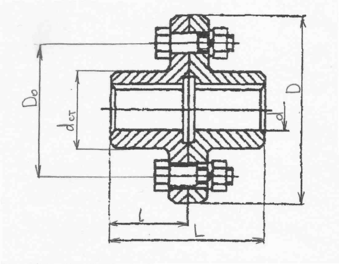

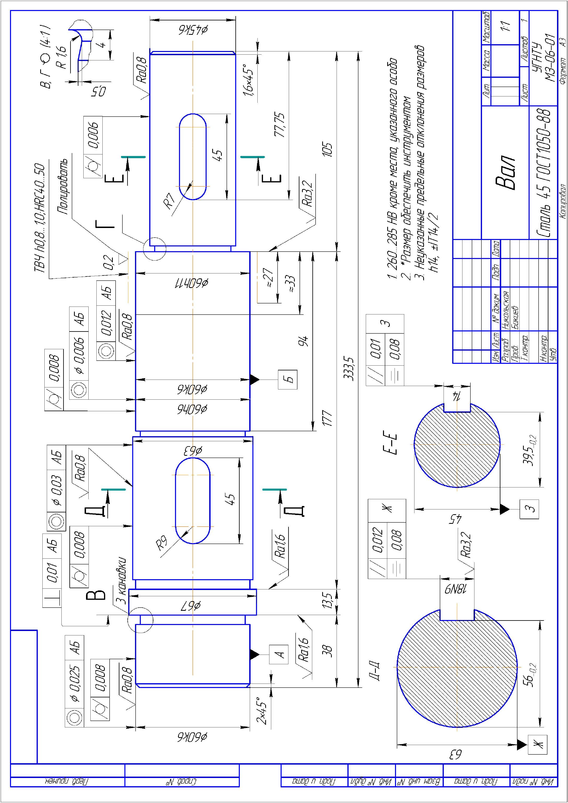

По диаметру выходного вала выбираем фланцевые муфты.

Таблица 7.1 – Основные параметры габаритные и присоединительные размеры:

Расчет муфты ведут не по номинальному моменту М, а по расчетному моменту М_Р.

где k_Р - коэффициент режима работы (k_Р = 1,4 при спокойной работе и небольших разгоняемых при пуске массах);

М = 509,3 Н∙м,

М_р = 509,3 ∙ 1,4 = 713,02 Н∙м.

Условие прочности на срез болтов, установленных без зазора:

где: D₀ – диаметр окружности, проходящей через центры болтовых отверстий;

z – число болтов;

d_б – диаметр стержня болта, мм (для болтов не более М24 диаметр d_б на 1 мм больше диаметра резьбы);

где τ_ср- допускаемое напряжение на срез для болтов, МПа;

σ_Т - предел текучести материала болта. Для выбранной стали Ст3 σ_Т =220 МПа

τ_ср = 29,1 МПа

Условие прочности выполняется.

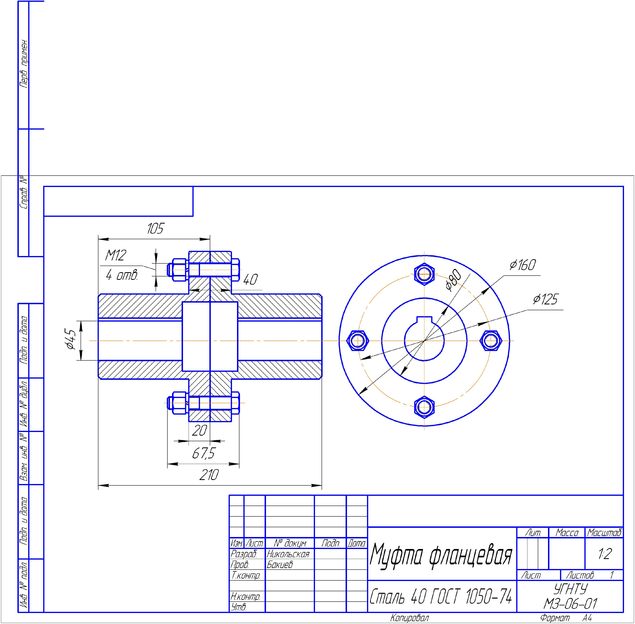

Окончательно принимаем: муфта фланцевая 63-45-11-УЗ ГОСТ 20761-96.

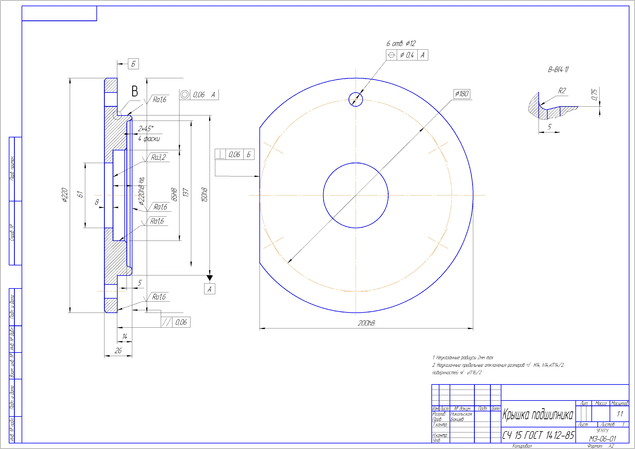

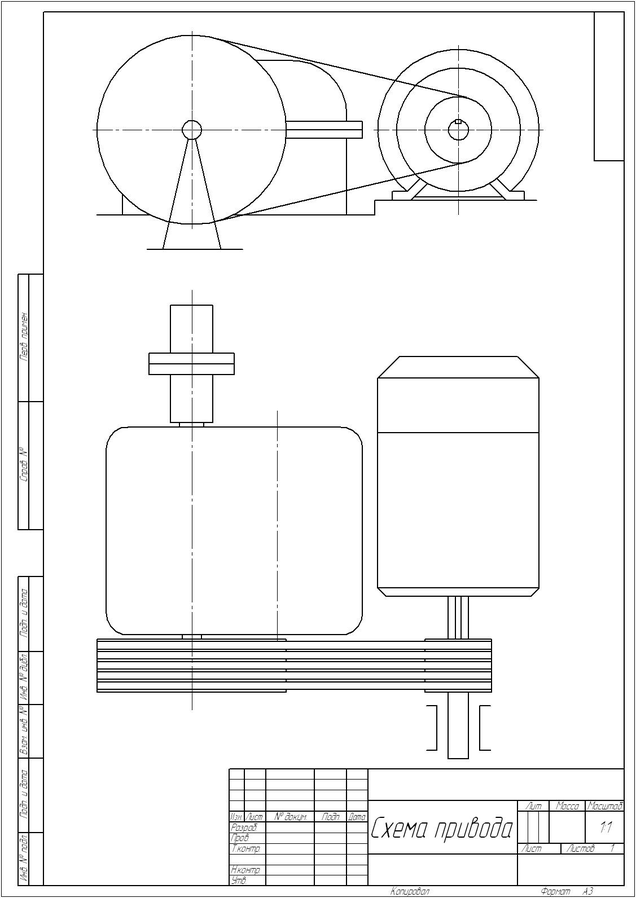

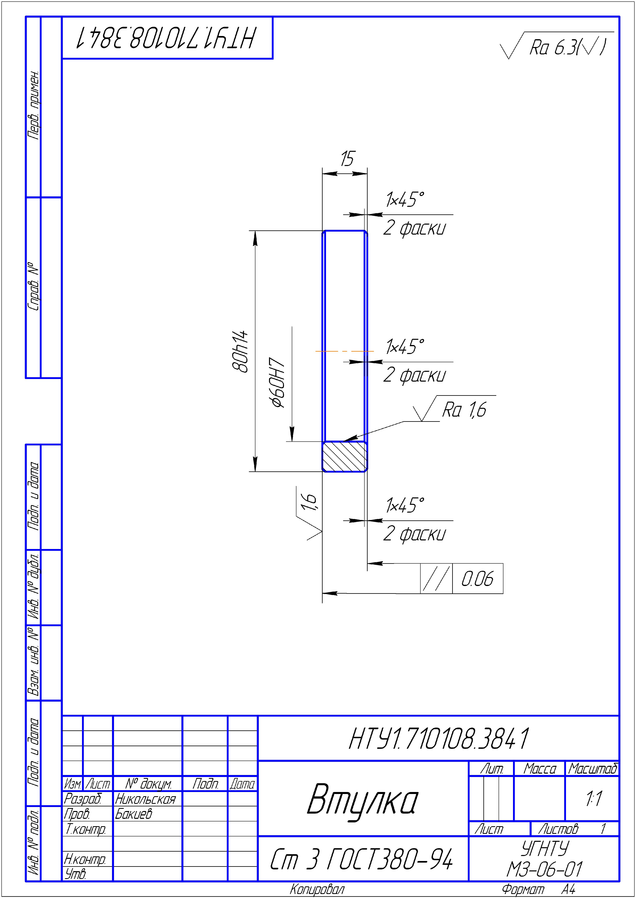

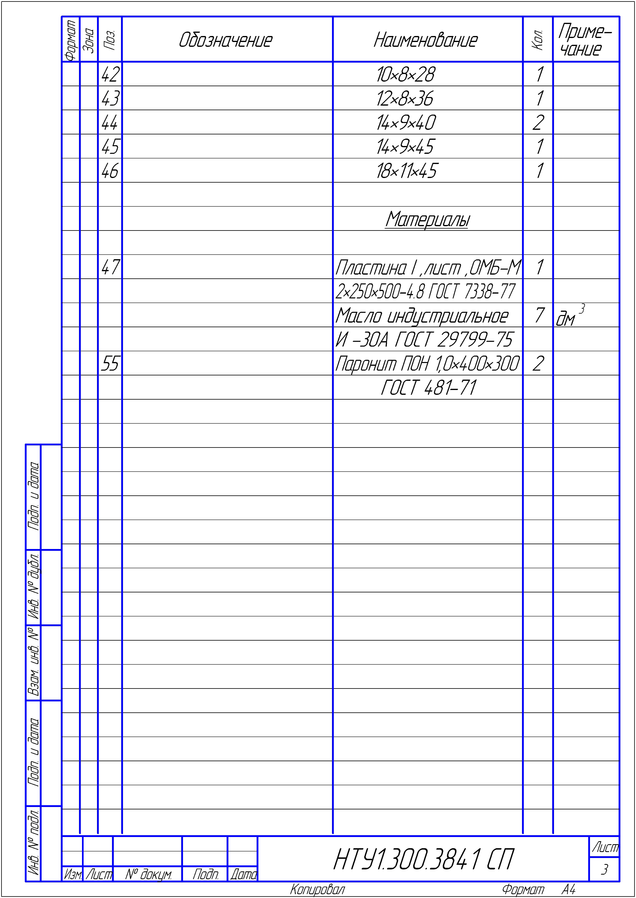

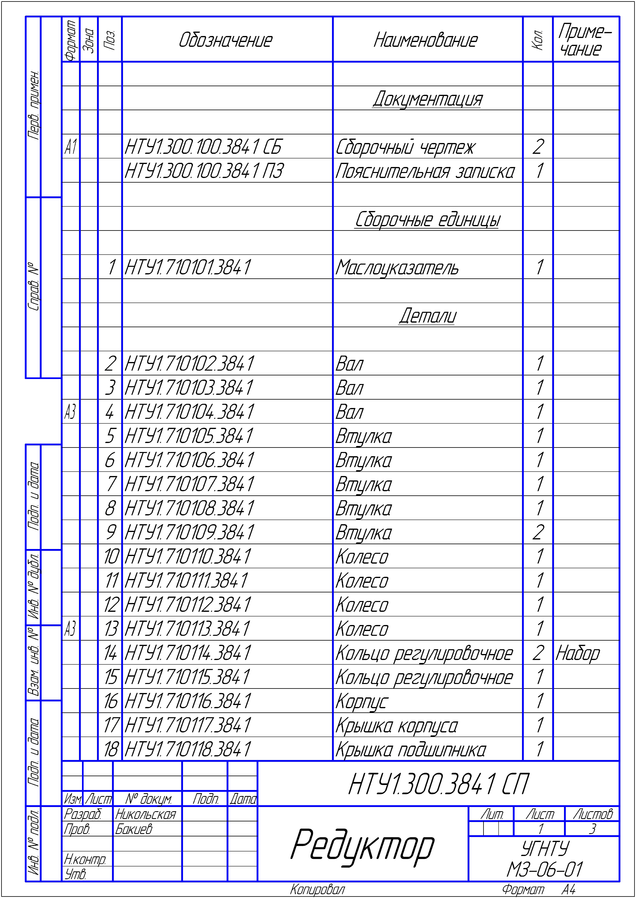

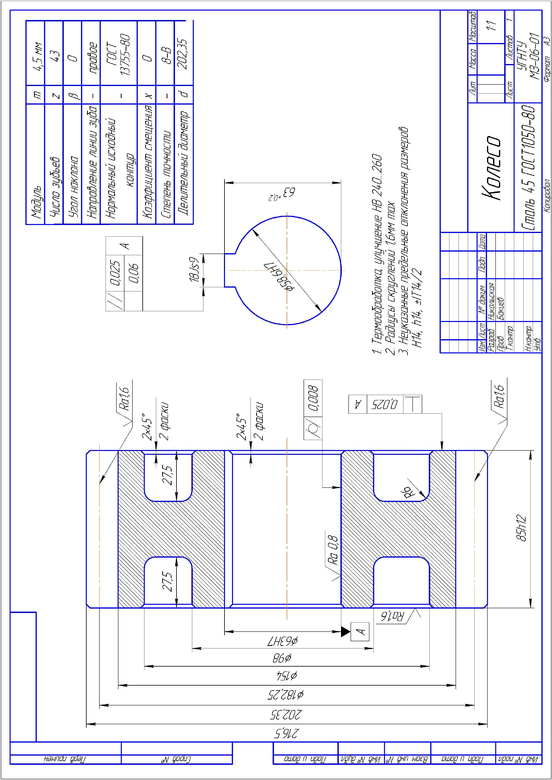

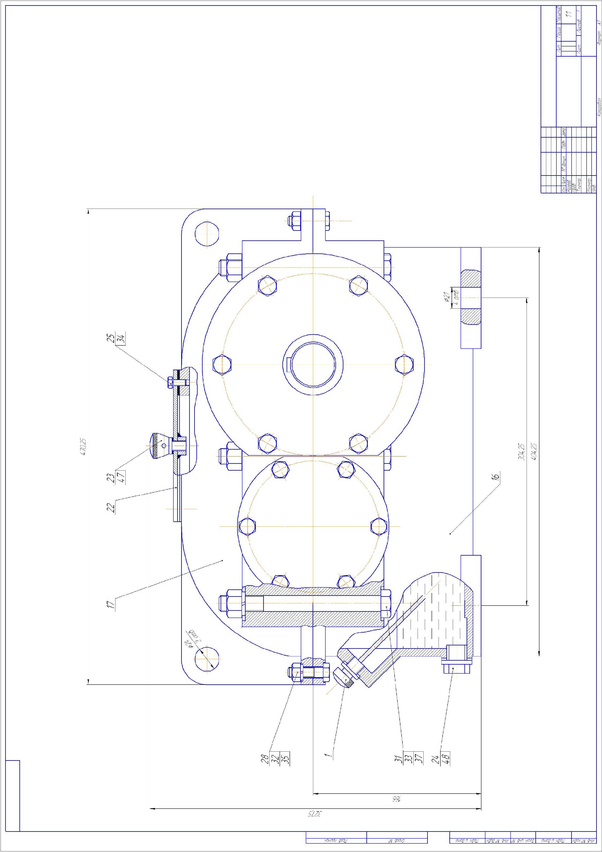

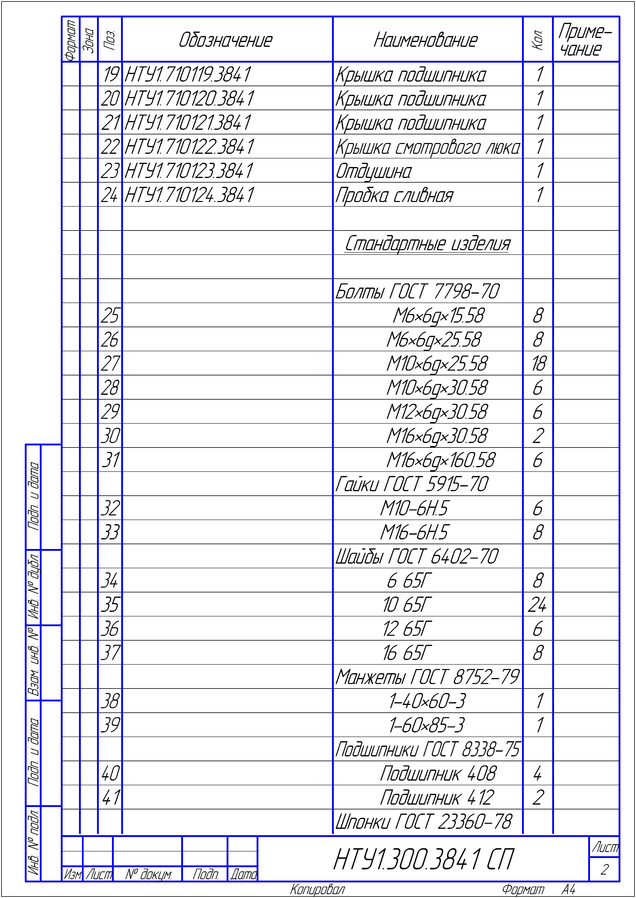

Список использованной литературы:

1. Анурьев В. И Справочник конструктора-машиностроителя. В 3-х т. Т. 1. — 5-е изд., перераб. и доп. — М.: Машиностроение, 1980. — 728 с, ил

2. Анурьев В. И Справочник конструктора-машиностроителя. В 3-х т. Т. 2. — 5-е изд., перераб. и доп. — М.: Машиностроение, 1980. — 559 с, ил

3. Анурьев В. И Справочник конструктора-машиностроителя. В 3-х т. Т. 3. — 5-е изд., перераб. и доп. — М.: Машиностроение, 1980. — 557 с, ил

4. Варианты заданий для проектирования приводов в курсе «Детали машин»: Методические указания/Сост. А.С. Сулейманов, Д.Ф. Хитин. – Уфа,: Изд-во УГНТУ, 1998. -29с..

5. Дунаев П.Ф., Леликов О.П., «Детали машин» Курсовое проектирование. – М.: Высш. Школа, 2004год.

6. Дунаев П.Ф., Леликов О.П., «Конструирование узлов и деталей машин»: Учеб. пособие для студентов технических специальностей – 8-е изд., перераб.. и доп. – М.: издательский цент «Академия», 2003. – 496 с.

7. Курмаз, Л.В. Детали машин. Проектирование: Справочное учебно-методическое пособие/Л.В. Курмаз, А.Т. Скойбеда. — 2-е изд., испр.: М.: Высш. шк., 2005. — 309 с: ил.

8. Расчет зубчатых передач на прочность: Методические указания/ Сост. А.С. Сулейманов, Д.Ф. Хитин, Э.А. Щеглов. – Уфа,: Изд-во УГНТУ, 1995.-30с

9. Чернилевский Д.В. Курсовое проектирование деталей машин и механизмов: Учебное пособие. – М.: Высшая школа, 1980. – 238 с.
