Реферат

В курсовом проекте приведены результаты расчета барабанной сушилки обогреваемой воздухом. Целью которого является определение основных размеров сушильного аппарата, его гидравлического сопротивления. В расчет вспомогательного оборудования входит: расчет калорифера для нагревания воздуха, подбор вентиляторов, циклона, рукавного фильтра. По результатам расчета, по нормалям подбирают стандартное оборудование.

Курсовой проект содержит расчетно-пояснительную записку из страниц текста, 4-литературных источника и графическую часть из 2 листов формата А1.

Описания конструкции и принципа действия барабанной сушилки

Барабанные сушилки. Эти сушилки широко применяются для непрерывной сушки при атмосферном давлении кусковых, зернистых и сыпучих материалов (минеральных солей, фосфоритов и др.)

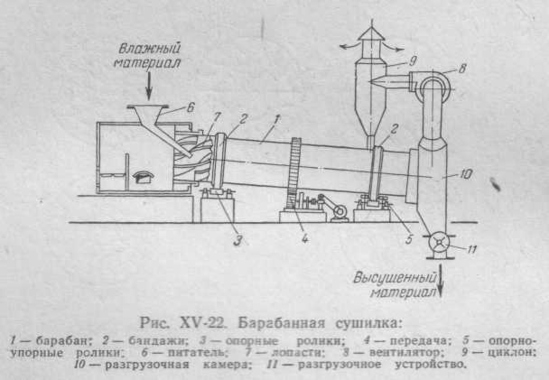

Барабанная сушилка имеет цилиндрический барабан, установленный с небольшим наклоном к горизонту (1/15—1/50) и опирающийся с помощью бандажей 2 на ролики 3. Барабан приводится во вращение электродвигателем через зубчатую передачу 4 и редуктор. Число оборотов барабана обычно не превышает 5 — 8 об мин; положение его в осевом направлении фиксируется упорными роликами 5. Материал подается в барабан питателем 6, предварительно подсушивается, перемешиваясь лопастями 7 приемно-винтовой насадки, а затем поступает на внутреннюю насадку, расположенную вдоль почти всей длины барабана. Насадка обеспечивает равномерное распределение и хорошее перемешивание материала по сечению барабана, а также его тесное соприкосновение при пересыпании с сушильным агентом — топочными газами.

Газы и материал особенно часто движутся прямотоком, что помогает избежать перегрева материала, так как в этом случае наиболее горячие газы соприкасаются с материалом, имеющим наибольшую влажность. Чтобы избежать усиленного уноса пыли с газами последние просасываются через барабан вентилятором 8 со средней скоростью, не превышающей 2— 3 м/сек. Перед выбросом в атмосферу отработанные газы очищаются от пыли в циклоне 9. На концах барабана часто устанавливают уплотнительные устройства (например, лабиринтные), затрудняющие утечку сушильного агента.

У разгрузочного конца барабана имеется подпорное устройство в виде сплошного кольца или кольца, образованного кольцеобразно расположенными поворотными лопатками (в виде жалюзи). Назначение этого кольца — поддерживать определенную степень заполнения барабана материалом; как правило, степень заполнения не превышает 20%. Время пребывания обычно регулируется скоростью вращения барабана и реже — изменением угла его наклона. Высушенный материал удаляется из камеры 10 через разгрузочное устройство 11, с помощью которого герметизируется камера 10 и предотвращается поступление в нее воздуха извне. Подсосы воздуха привели бы к бесполезному увеличению производительности и энергии, потребляемой вентилятором 8.

Устройство внутренней насадки барабана зависит от размера кусков и свойств высушиваемого материала.

Подъемно- лопастная насадка используется для сушки крупнокусковых и склонных к налипанию материалов, а секторная насадка — для малосыпучих и крупнокусковых материалов с большой плотностью. Для мелкокусковых, сильно сыпучих материалов широко применяются распределительные насадки. Сушка тонкоизмельченных, пылящих материалов производится в барабанах, имеющих перевалочную насадку с закрытыми ячейками. Иногда используют комбинированные насадки, например подъемно-лопастную (в передней части аппарата) и распределительную.

Типы промышленных барабанных сушилок разнообразны: сушилки, работающие при противотоке сушильного агента и материала, с использованием воздуха в качестве сушильного агента, контактные барабанные сушилки и др.

Типы насадок барабанных сушилок:

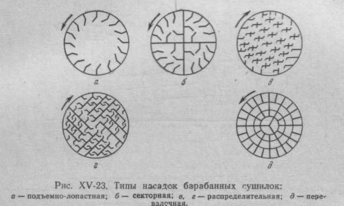

а – подъемно лопастная; б – секторная; в,г – распределительная; д – перевалочная

Достоинства барабанных сушилок:

1 интенсивна и равномерная сушка вследствие тесного контакта материала и сушильного агента.

2 большое напряжение по влаги достигающее и более.

1. компактность установки.

1. Расчет сушильной камеры

1.1 Количество влаги, испаряемой за час

1.2 Количество материала, высушенного за час

1.3 Размеры сушильного барабана

Объем барабана

Где А- напряжение барабана по влаги, определяемое опытным путем, [приложение А4]. А=4

Отношение длины барабана к диаметру должно быть 3,5÷7; принимают Диаметр барабана находят из соотношения

Длина барабана

По нормалям завода «Прогресс» выбирают сушильный барабан с диаметром d=2000мм и длиной L=8000мм.

Число оборотов барабана в 1сек

Где a- опытный коэффициент; tg a-тангенс угла наклона барабана; τ-время пребывания материала в барабане, сек.

Время пребывания материала в барабане

Здесь Gср- средняя масса материала, проходящего через барабан; = 0,12- коэффициент заполнения барабана; pср pм=745 - средняя насыпная плотность материала.

Барабаны имеют угол наклона к горизонту 0,5-6°; принимают = 2°, tgc=0,035. Тогда

Где 1,2-коэффициент для подъемно-лопастной насадки.

Потери тепла в окружающую среду

Где Fбок – боковая поверхность барабана, м2 ;tст - температура стенки барабана с внешней стороны, ;t0-температура окружающей среды, ; α-коэффициент теплоотдачи от стенки барабаны в окружающую среду, . Он равен:

Где αк-коэфициент теплоотдачи за счет вынужденной конвекции окружающей среды относительно наружной поверхности вращающего барабана, - коэффициент теплоотдачи излучением,

Принимают tст =25 и определяют режим движения окружающего воздуха относительно наружной поверхности барабана:

Здесь

относительная скорость движения воздуха; L=d=2,1м – в данном случае определяющий размер с учетом возможной толщины тепловой изоляции; плотность воздуха при 25 ; вязкость воздуха при 25оС.

Коэффициент теплоотдачи от стенки барабаны в окружающую среду за счет вынужденной конвекции

-

где -теплопроводность воздуха при 25 .

Определяют коэффициент теплоотдачи излучением

Где с0=5,7 -коэффициент лучеиспускания абсолютного тепла; ε=0,95-степень черноты для поверхности покрытой черной краской.

Коэффициент теплоотдачи от стенки барабана к воздуху

Определяют необходимую толщину слоя изоляции. В качестве изоляционного материала выбирают шлаковую вату с 2=0,076 Поверх изоляции толщиной δ2 имеется кожух из листового железа (δ3=1 мм ), покрытый масляной краской. Толщина стенки барабана δ1=1,2 мм. Можно принять t1=t2=60°C и t3=t4=35°C. Здесь t1иt2-температура стенок защитного кожуха.

Расчет ведут по известным формулам теплопроводности через цилиндрическую стенку

Удельный тепловой поток

По упрощенной формуле

Определяют толщину изоляции δ2

Отсюда .

Уточняют величину наружного диаметра барабана

Наружная поверхность барабана

Тепловые потери в окружающую среду

Удельная потеря тепла

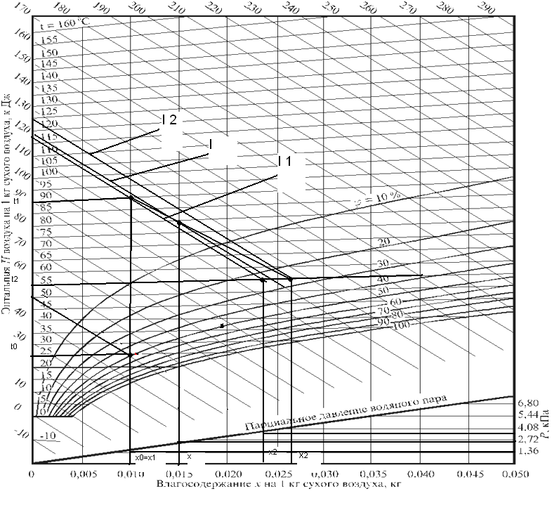

Расход воздуха L, тепла Q, и пара Cn.Для определения расходов воздуха и тепла на сушку строят диаграмму сушильного процесса I-x (рис 10).

Для нахождения точки А дается t0=25°C Из диаграммы определяют I0=50.7 кдж/кг сухого воздуха и x0=0,01кг влаги/кг сухого воздуха.

Точку В находят по заданной температуре t1 = 1200C и x1=x0 Из диаграммы определяют I1=119 кдж/кг сухого воздуха. Точку С (окончание идеального сушильного процесса) находят по заданной температуре t2=550C и I2-I1 Чтобы найти направление реального процесса (точка е должна лежать ближе к точке С, чтобы величина отрезков , которые участвуют в графическом расчете сушилки, были по возможности больше), опускают перпендикуляр ef на линию АВ, измеряют его и определяют величину отрезка eE по формуле

Здесь

СВ - теплоемкость воды, кдж/(кг·град); qД-дополнительный подвод тепла , кдж/кг влаги (в барабанной сушилке qД = 0); ∑q-сумма потерь тепла (с выпущенным материалом, в окружающую среду и с транспортными приспособлениями), кжд/кг влаги.

В барабанной сушилке потерь тепла, связанных с транспортными приспособлениями, нет.

Потери тепла с высушенного материала

Теплоемкость высушенного материала

Здесь

- теплоемкость сухого хлорида калия; ∑СА-сумма атомных теплоемкостей; М-молекулярная масса.

После подстановки получают

Определяют отрезок еЕ:

Здесь, е = берется для произвольно выбранной точки е на линии I1=const (Рис 10); Св=4,19кдж/(кг*град)-теплоемкость влаги при t`=200C

Здесь ∆›0 , происходит дополнительный подогрев и отрезок eE откладывается от точки e вертикально вверх ; Точку B соединяют с полученной точкой E и продолжают прямую до пересечения с заданной изотермой t2 .Полученная точка С, характеризует состояние воздуха после сушки:

Характеристики
