0-3609:

d = 45 мм, D = 100 мм, B = 36 мм, r = 2,5 мм.

0-3615:

d = 75 мм, D = 160 мм, B = 55 мм, r = 3,5 мм.

Предельные отклонения размеров колец подшипников определяем по:

0-3609 0-3615

D: Ø 100 _{– 0,015} ; D: Ø 160 _{– 0,018}

d: Ø 45 _{– 0,012} ; d: Ø 75 _{– 0,015}

B: 36 _{– 0,120} ; B: 55 _{– 0,150}.

Выбор посадок подшипников зависит от их типа и размера, условий эксплуатации, величины и направления действующих на них нагрузок, характера нагружения колец. Внутренне кольцо подшипника нагружено циркуляционно, а наружное местно.

Посадки колец подшипников назначаем по методике, изложенной в работе.

Определяю интенсивность радиальной нагрузки на посадочной поверхности внутреннего кольца подшипника (0-3609):

где F_r – радиальная нагрузка на подшипник, Н;

b - рабочая ширина кольца подшипника, мм

b = B –2 *r = 36,0 –2*2,5 = 31,0 мм;

k₁ – динамический коэффициент посадки ( при перегрузках до 300%, умеренных толчках и вибрациях принимаю k₁ = 1.8);

k₂ - коэффициент, учитывающий степень ослабления посадочного натяга ( при сплошном вале принимаю k₂ = 1);

k₃ – коэффициент неравномерности распределения радиальной нагрузки между рядами тел качения (для подшипников двухрядных, без осевой нагрузки принимаю k₃ = 1).

Определяю интенсивность радиальной нагрузки на посадочной поверхности внутреннего кольца подшипника (0-3615):

k₁=1,8; k₂=1; k₃=1; b = B –2 *r = 55,0 –2*3,5 = 48,0 мм;

.

По рассчитанной интенсивности радиальной нагрузки назначаю поле допуска для вала: Ø45 k6. В результате получили посадку внутреннего кольца подшипника на вал:

Ø45

Назначаю поле допуска для отверстия в корпусе редуктора под подшипник: Ø100 K7. В результате получили посадку наружного кольца подшипника (0-3609) в корпус:

Ø100 .

Проанализируем назначенные посадки.

Соединение Ø45 - посадка с натягом.

Предельные отклонения внутреннего кольца подшипника Ø45 L0:

ES = 0 мм; EI = - 0,012 мм.

Предельные отклонения вала Ø40 k6:

es = + 0,018 мм; ei = + 0,002 мм.

Предельные значения натяга в соединении:

N _min = 0,002 – 0 = 0,002 мм;

N _max = 0,018 – (- 0,012) = 0,030 мм.

Допуск посадки: T _N = 0,030 – 0,002 = 0,028 мм

Рисунок 4.7 - Схема полей допусков соединения

Соединение Ø100 - переходная посадка.

Предельные отклонения внешнего кольца подшипника Ø100 K7:

ES = + 0,010 мм; EI = -0,025 мм.

Предельные отклонения вала Ø100 l0:

es = 0 мм; ei = - 0,015 мм.

Предельные значения натяга и зазора в соединении:

N _max = 0 – (-0,025) = 0,025 мм;

S _max = 0,010 – (- 0,015) = 0,025 мм.

Допуск посадки

T _NS = 0,025 + 0 ,025= 0,050 мм.

Рисунок 4.8- Схема полей допусков соединения Ø100

По рассчитанной интенсивности радиальной нагрузки назначаю поле допуска для вала: Ø75 n6. В результате получили посадку внутреннего кольца подшипника (0-3615) на вал:

Ø75 .

Назначаю поле допуска для отверстия в корпусе редуктора под подшипник: Ø160 Р7. В результате получили посадку наружного кольца подшипника в корпус:

Ø160

Проанализируем назначенные посадки.

Соединение Ø75 - посадка с натягом.

Предельные отклонения внутреннего кольца подшипника Ø75 L0:

ES = 0 мм; EI = - 0,015 мм.

Предельные отклонения вала Ø75 n6:

es = + 0,039 мм; ei = + 0,020 мм.

Предельные значения натяга в соединении:

N _min = 0,020 – 0 = 0,020 мм;

N _max = 0,039 – (- 0,015) = 0,054 мм.

Допуск посадки: T _N = 0,054 – 0,020 = 0,034 мм.

Рисунок 4.9 - Схема полей допусков соединения

Соединение Ø160 - посадка с зазором.

Предельные отклонения внутреннего кольца подшипника Ø160 Р7:

ES = + 0,028 мм; EI = +0,068 мм.

Предельные отклонения вала Ø160 l0:

es = 0 мм; ei = - 0,018 мм.

Предельные значения натяга и зазора в соединении:

S _max = 0,068 – (-0,018) = 0,086 мм;

S _min = 0,038 – 0,0 = 0,038 мм.

Допуск посадки:

T _S = 0,086 - 0 ,038= 0,048 мм

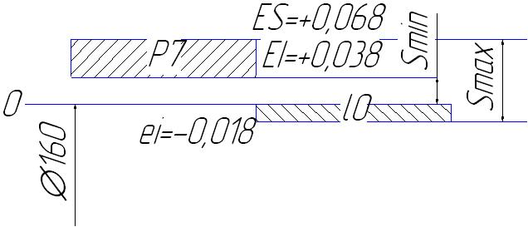

Рисунок 4.10- Схема полей допусков соединения Ø160

В качестве опор двухвенцового блока поз. 5, выбраны роликовые радиально упорные подшипники поз. 10, 11, 0-го класса точности № 4074110 ГОСТ 4657-82 (рисунок 10). На подшипники действуют нагрузки: поз. 10 – F_r3=1223 Н; поз. – 11 F_r2=334 Н.

Рисунок 4.11 – Подшипник роликовый радиально-упорный № 4074110

Основные геометрические параметры подшипников:

0-4074110:

d = 50 мм, D = 80 мм, B = 30 мм, r = 1,5 мм.

Предельные отклонения размеров колец подшипников:

0-4074110

D: Ø 80 _{– 0,015} ;

d: Ø 50 _{– 0,012} ;

B: 30 _{– 0,120} .

Внутренне кольцо подшипника нагружено циркуляционно, а наружное местно.

Определяю интенсивность радиальной нагрузки на посадочной поверхности внутреннего кольца подшипника (поз. 10):

k₁=1,8; k₂=1; k₃=1; b = B –2 *r = 30,0 –2*1,5 = 27,0 мм;

Определяю интенсивность радиальной нагрузки на посадочной поверхности внутреннего кольца подшипника (поз. 11):

k₁=1,8; k₂=1; k₃=1; b = B –2 *r = 30,0 –2*1,5 = 27,0 мм;

.

По рассчитанной интенсивности радиальной нагрузки назначаю для обоих подшипников поле допуска для вала: Ø50 I_S6. В результате получили посадку внутреннего кольца подшипника на вал:

Ø50

Назначаю поле допуска для отверстий в двухвенцовом блоке редуктора под подшипник : Ø80 K7. В результате получили посадку наружного кольца подшипника в корпус:

Ø80

Проанализируем назначенные посадки.

Соединение Ø50 - посадка переходная.

Предельные отклонения внутреннего кольца подшипника Ø50 L0:

ES = 0 мм; EI = - 0,012 мм.

Предельные отклонения вала Ø50 I_S 6:

es = + 0,011 мм; ei = - 0,011 мм.

Предельные значения натяга и зазора в соединении:

N _max = 0,011 – (-0,012) = 0,023 мм;

S _max = 0,0 – (- 0,011) = 0,011 мм.

Допуск посадки:

T _NS = 0,023 + 0,011 = 0,034 мм

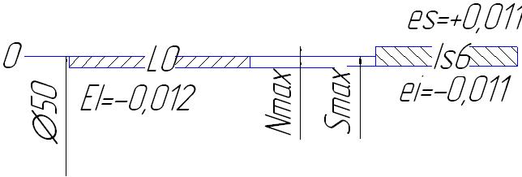

Рисунок 4.12 - Схема полей допусков соединения Ø50 .

Соединение Ø80 - посадка переходная.

Предельные отклонения внутреннего кольца подшипника Ø100 K7:

ES = + 0,010 мм; EI = - 0,025 мм.

Предельные отклонения вала Ø100 l0:

es = 0 мм; ei = - 0,015 мм.

Предельные значения натяга и зазора в соединении:

N _max = 0,0 – (-0,025) = 0,025 мм;

S _max = 0,010 – (-0,015) = 0,025 мм.

Допуск посадки:

T _NS = 0,025 - 0 ,025= 0,050 мм

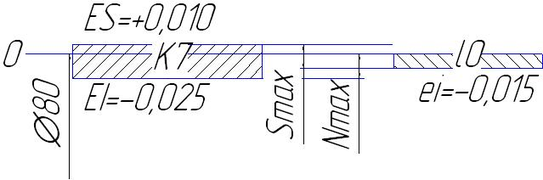

Рисунок 4.13- Схема полей допусков соединения Ø80 .

4.3 Посадки шпоночных соединений

Для шпоночных соединений (шпонка b x h х l = 22 х 14 х 85 мм ГОСТ 23360-78, 20 х 12 х 100 мм ГОСТ 23360-78 ) принимаю для крупносерийного производства нормальное соединение.

Для зубчатого колеса:

Соединения шпонок с валом: ;.

Соединения шпонок со втулками: ;

Проанализируем эти посадки.

Предельные отклонения ширины пазов на валах: ^;.

Предельные отклонения ширины пазов во втулках: .

Предельные отклонения ширины шпонок:

Посадка шпонки на вал ; - переходная.

Предельные значения зазоров и натягов в соединениях:

S_max = ES – ei = 0,0 – (- 0,052) = 0,052 мм;

N_max = es – EI = 0 – (- 0,052) = 0,052 мм.

Допуск посадки:

T_SN = S_max + N_max = 0,052 + 0,052 = 0,104 мм.

Посадка шпонки во втулку ; - переходная.

Предельные значения зазоров и натягов в соединениях:

S_max = ES – ei = 0,018 – (- 0,052) = 0,070 мм;

N_max = es – EI = 0 – (- 0,018) = 0,018 мм.

Допуск посадки:

T_SN = S_max + N_max = 0,070 + 0,018 = 0,088 мм

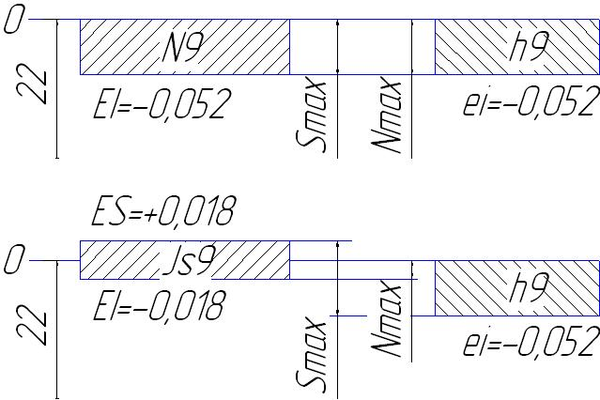

Рисунок 4.14 – Схемы полей допусков шпоночных соединений (шпонка b x h х l = 22 х 14 х 85 мм ГОСТ 23360-78).

Для муфты на хвостовике вала:

Соединения шпонок с валом: ;.

Соединения шпонок со втулками: ;.

Проанализируем эти посадки.

Предельные отклонения ширины пазов на валах: ^;.

Предельные отклонения ширины пазов во втулках: .

Предельные отклонения ширины шпонок:

Посадка шпонки на вал ; - переходная.

Предельные значения зазоров и натягов в соединениях:

S_max = ES – ei = 0,0 – (- 0,052) = 0,052 мм;

N_max = es – EI = 0 – (- 0,052) = 0,052 мм.

Допуск посадки:

T_SN = S_max + N_max = 0,052 + 0,052 = 0,104 мм.

Посадка шпонки во втулку ; - переходная.

Предельные значения зазоров и натягов в соединениях:

S_max = ES – ei = 0,018 – (- 0,052) = 0,070 мм;

N_max = es – EI = 0 – (- 0,018) = 0,018 мм.

Допуск посадки:

T_SN = S_max + N_max = 0,070 + 0,018 = 0,088 мм

Рисунок 4.15 – Схемы полей допусков шпоночных соединений (шпонка b x h х l = 20 х 12 х 100 мм ГОСТ 23360-78).

4.4 Посадки резьбовых соединений

Для крепления крышек подшипников к корпусу редуктора применяется резьбовое соединение болтами М10, М12. В данном случае герметичность соединения не требуется, а наличие зазора способствует более равномерному распределению нагрузки между витками резьбы, предотвращает заклинивание, уменьшает трение, компенсирует возможные перекосы резьбы. Исходя из этого назначаю посадку резьбы с зазором

Номинальный диаметр резьбы d (D) = 10 мм. Шаг резьбы р = 1,0 мм. Допуски диаметров резьбы для 6-й степени точности при нормальной длине свинчивания определяем по:

T_{d 2} = 112 мкм = 0,112 мм; Т_D2 = 150 мкм= 0,150 мм;

Т_d = 180 мкм = 0,180 мм; Т_D = не нормируется;

T_d1 = не нормируется; Т_D1 = 236 мкм = 0,236 мм.

Определяю предельные отклонения резьбы:

d: es = - 0,026 мм; ei = - 0,206 мм;

d₂: es = - 0,026 мм; ei = -0,138 мм;

d₁: es = - 0,026 мм; ei = не нормируется;

D: ES = не нормируется; EI = 0 мм;

D₂: ES = 0,150 мм; EI = 0 мм;

D₁: ES = 0,236 мм; EI = 0 мм.

Определяем средний и внутренний диаметры резьбы по:

d ₂ (D ₂) = d – 1 + 0,350 =10 – 1 + 0,350 =8,650 мм;

d₁ (D₁) = d – 2 + 0,917 = 10 – 2 + 0,917 =8,917 мм.

Определяю предельные размеры наружной резьбы (болта):

d _{2 max} = d₂ + es = 8,650 – 0,026 = 8,624 мм;

d _{2 min} = d₂ + ei = 8,650 – 0,138 = 8,512 мм;

d_{1 max} = d₁ + es = 8,917 – 0,026 = 8,891 мм;

d_{1 min} = d₁ + ei = не нормируется;
