После получения пленки со средним значением толщины (отвечающим заданным требованиям), имеющей, однако, отклонения по этой толщине на отдельных участках, приступают к калиброванию, которое производят деформацией регулировочного и калибровочного колец головки, а также регулированием потоков охлаждающего воздуха по периметру охлаждающего кольца. При хорошей оснастке и опытном обслуживающем персонале разнотолщинность выпускаемой пленки не превышает ±10%.

Толщина пленки может контролироваться непрерывно толщиномером в процессе производства. Перспективным является применение радиоактивного толщиномера. Измерение толщины пленки с помощью радиоактивных изотопов базируется на падении интенсивности Р-излучения при прохождении через пленку.

Технологический процесс производства пленки из полиэтилена низкой плотности

Для производства пленки применяется полиэтилен со следующими показателями:

Индекс расплава, г/10 мин . . . . . 2—7

Предел прочности при растя-

жении, кгс/см¹ . . . . . .

Относительное удлинение, % . . . .

Внешний вид . . . . . гранулы однородные по

размерам, натурального

цвета или окрашенные

Однородность . . . . . . индекс

расплавапробы,

взятой из любого

места партии, не

должен отличаться от,

показателей средней

пробы больше чем на

±15%

Обычно для получения высококачественных пленок технического назначения применяют полиэтилен с индексом расплава 2 г/10 мин. Температурный режим (в °С) процесса производства пленок толщиной 40—60 мк на машине с диаметром червяка 90 мм и головке с диаметром кольцевого зазора 400 мм и ширияой щели 0,7 мм:

Производительность агрегата при выпуске пленки толщиной 40—60 мк составляет ~55 кг/ч; количество отходов—до 10%.

Готовая пленка должна отвечать следующим техническим требованиям:

Внешний вид . . . . . натурального цвета или

окрашенная, блеск,

прозрачность и видимые

включения частиц

полиэтилена («гелики») в

соответствии с эталоном

Предел прочности при растяжении

в долевом и поперечном направле-

ниях, кгс/см^{2 . . . . . .}

Относительное удлинение в долевом

и поперечном направлениях, % . . .

Разнотолщинность (отклонения от

заданной толщины), % . . . . ±10

Разнотолщинность является функцией теплового режима процесса, условий формования, ширины кольцевого зазора в гелоике, степени раздувки, скорости выдувания и охлаждения рукава. При разнотолщинности, превышающей установленные нормы, кроме калибрования головки и регулирования распределения воздуха в охлаждающем кольце, целесообразно понизить температуру в цилиндре и головке. Известно, что с понижением температуры процесса разнотолщинность уменьшается.

При производстве пленки могут появляться отклонения от установленных норм по блеску, прозрачности и «геликам». Эти показатели зависят как от качества исходного полимера, так и от в условий проведения процесса.

Оптические свойства пленки (блеск и прозрачность) находятся в зависимости от состояния поверхности пленки и ее надмолекулярной структуры. Качество поверхности пленки зависит, в первую очередь, от качества расплава, образовавшегося в машине. Расплав должен быть однороден и не должен содержать никаких структурных элементов, видимых визуально: поверхность его должна быть гладкой. В меньшей степени на состоянии поверхности пленки сказывается резкое охлаждение, которое может привести к образованию морщин. Прозрачность пленки зависит от надмолекулярной структуры, в частности от содержания и строения кристаллической фазы, а также равномерности ориентации. При образовании мелких кристаллов увеличивается рассеивание света и, следовательно, снижается прозрачность. Известно, что содержание кристаллической фазы в пленке и ее структура в большой степени зависят от условий охлаждения пленки. Неоднородная ориентация, являющаяся следствием неоднородности расплава по вязкости, тоже ухудшает прозрачность. Следовательно, на оптические свойства пленки влияют не только качество исходного полимера, но И технологические факторы, к которым относятся температура расплава и скорость охлаждения пленки. Так, с увеличением температуры прозрачность пленки повышается, ас уменьшением скорости охлаждения—понижается. При уменьшении степени раздувания и вытяжки прозрачность пленки тоже уменьшается. Бугристость поверхности пленки зависит от качества расплава и скорости выдавливания. Как полагают некоторые исследователи, дефекты поверхности особенно резко проявляются при критической скорости сдвига.

Наличие в полиэтилене смеси гранул, отличающихся по индексу расплава, приводит к тому, что образуется неоднородный расплав, характеризующийся наличием видимых включений непроплавленных частиц полиэтилена — «геликов».

Для уменьшения количества включений должны быть приняты меры, целью которых является увеличение давления расплава; при этом повышается превращение механической работы в теплоту и возрастает эффективность перемешивания. Такой эффект достигается в первую очередь понижением температуры формующей части головки, а затем—температур выходящей из червяка воды, цилиндра и головки. Если принятые меры не повысят качества пленки, то нужно установкой дополнительных сеток или уменьшением зазора между концом червяка и сопряженной с ним деталью перехода к головке увеличить сопротивление потоку.

Пневматическим растяжением цилиндрического рукава получают также пленки из пластифицированного поливинилхлорида, полиэтилена высокой плотности и полипропилена.

Плоские пленки На плоских головках получают преимущественно пленки из кристаллических полимеров—полиэтилена высокой плотности, полипропилена и т. д., отличающихся низкой вязкостью расплава при высоких температурах. Эти пленки обладают сильным блеском, хорошей .прозрачностью, жестки, прочны и влагонепроницаемы.

Объем производства плоских пленок значительно уступает производству цилиндрических пленок методом пневматического растяжения. Однако проводимые исследовательские работы могут способствовать расширению области применения таких пленок и частичной замене ими пленок из полиэтилена низкой плотности.

Существует два метода производства плоских пленок: в одном горячее полотно направляется на холодные валки, в другом пленка охлаждается водой в ванне.

При охлаждении пленки на валках может быть использовано приемное устройство, изображенное на рис. 11.

При охлаждении в воде получают пленки с сильным блеском и большой жесткостью; при охлаждении на валках пленки отличаются равномерностью физико-механических свойств. Мутность пленки, охлажденной на валках, равна 15%, охлажденной в воде — 4 %.

Процесс производства пленок состоит из следующих операции: 1) образования расплава из твердого полимера; 2) формования из расплава плоского полотна; 3) охлаждения полотна; 4) обрезки кромок полотна; 5) намотки полотна. Эти операции выполняются на агрегате, изображенном на рис. 12. Червячные прессы, используемые в процессе, ничем не отличаются от машин, работающих в агрегате для производства цилиндрических пленок. По всей длине щелевой головки (рис. 13) проходит распределительный канал, в середину которого поступает расплав из червячного пресса. На выходной щели головки укреплены губки, одна из них подвижная.

Рисунок 11 - Приемное устройство:

1—щелевая (плоская) головка; 2—охлаждаемые валки; 3—толщиномер; 4—рамка с дисковыми ножами; 5—барабан для намотки кромок; 6—барабан для намотки товарной пленки.

С помощью вытяжных и натяжных болтов губка перемещается, регулируя при этом величину щели на всей длине или на отдельных ее участках. Установленные электрона греватели сгруппированы в самостоятельные зоны. Калибрование толщины пленки производится губками и соответствующим тем пературным режимом отдельных зон нагрева. Известны головки, имеющие такое же внутреннее устройство, но прямоугольного сечения; они более массивны, поэтому меньше деформируются.

Головки с распределительными планками тоже могут быть использованы в производстве пленок, но они сложны и поэтому в данном случае их почти не применяют. На качество пленок оказывает влияние расстояние от губок до поверхности воды. Установлено, что оно должно быть минимальным и не должно превышать 6 мм. При охлаждении пленки в воде очень большое значение имеет постоянство температуры воды и отсутствие колебаний на ее поверхности. Выполнение этих требований обеспечивается специальной циркуляционной установкой с угольным фильтром, подающей воду через разбрызгиватели. На этих агрегатах можно получать пленки шириной до 2 м и толщиной >12 мк,коэффициент вытяжки может изменяться от 20 до 40.

Режим производства плоской пленки из полиэтилена высокой плотности:

Температура, °С: цилиндра машины:

1-я зона . . . . . . 230±10

2-я » . . . . . . 260±10

3-я » . . . . . . 270±10*

Перехода . . . . . 270±10*

головки . . . . . . 270±10*

воды в ванне . . . . . 70

Ширина щели между губками, мм . 0,5

Скорость приемки, м/мин . . . 60

Рисунок 12 - Щелевая головка для получения плоских пленок:

1—корпус головки; 2— неподвижная губка; 3— подвижная губка; 4— промежуточная призма; 5—карман для термопары; 6—регулировочный болт.

Рисунок 13 - Агрегат для получения плоской пленки:

1—червячный пресс; 2—щелевая головка; 3—штуцер для слива воды; 4— решетка и металлическая сетка; 5—направляющий валок; 6—ванна для охлаждения; 7—регулятор зазора щели; 8—ножи для обрезки краев; 9—тянущие валки с регулируемой скоростью вращения; 10—намоточное устройство.

Ориентирование пленки. При растяжении пленок происходит ориентация молекулярных цепей, вследствие чего повышаются морозостойкость и механические свойства пленок, а также предел прочности при растяжении.

Ориентировать пленки можно в одном и двух. направлениях. Чтобы ориентировать пленки из кристаллических полимеров, их нужно нагревать до температуры, при которой разрушается кристаллическое строение. Аморфные пленки вытягиваются при температурах высокоэластического состояния полимера.

После ориентации пленки в растянутом состоянии прогревают. Эта операция (закалка) уменьшает тепловую усадку. Ориентация пленок в двух направлениях производится в две ступени: пленки нагреваются и вытягиваются в продольном направлении, затем производится вторичный нагрев и поперечная вытяжка. Температура на обоих ступенях должна регулироваться самостоятельно. При растяжении пленок в поперечном направлении температура несколько выше, чем при ориентации в долевом направлении. Продольная ориентация пленок осуществляется двумя группами валков: первая группа валков обогревается, вторая охлаждается; каждая группа имеет индивидуальный привод. Окружная скорость валков второй группы выше, чем первой. В каждой группе имеются прижимные гуммированные ролики. Установка для поперечной ориентации состоит из камеры, механизма захвата пленки с индивидуальным приводом и системы обогрева. Камера разделена по длине на несколько зон: предвари тельного нагрева пленки (4 м), ориентации (4 м), закалки (2 м) охлаждения (2 м), и обогревается воздухом. Температура по зонам регулируется в пределах 90—240° С.

Механизм захвата пленки состоит из двух бесконечных цепей, несущих зажимы. В зонах предварительного нагрева, закалки и охлаждения цепи движутся параллельно. В зоне ориентации они расходятся и пленка растягивается в поперечном направлении. Скорость всех узлов синхронизирована. Ширина пленки на входе в зону ориентации может изменяться от 200 до 1800 мм. Максимальная скорость равна 60 м/мин. Полипропиленовые пленки обычно вытягиваются вдоль на 650, поперек—на 750%.

Покрытие бумаги полимерными пленками. При покрытии бумаги полимерными она приобретает влагозащитные пленками свойства. Процесс состоит из получения плоской полимерной пленки и спрессовывания ее в горячем состоянии с бумагой.

П олучение плоской полимерной пленки производится на червячном прессе с щелевой головкой, которая присоединяется к машине одним из торцов. В этом положении головки бумага и пленка перемещаются параллельно. Спрессовывание горячей пленки, имеющей температуру >200°С, с бумагой осуществляется в зазоре между стальным и гуммированным валками. Гуммированный валок создает давление, достаточное для спресовывания пленки с бумагой. Стальной валок необходимо охлаждать. С целью увеличения адгезии пленки к бумаге, последнюю перед поступлением в зазор валков прогревают Агрегат для нанесения пленки на бумагу изображен на рис. У-35. Нормальная скорость нанесения покрытия достигает 120 м1мин.

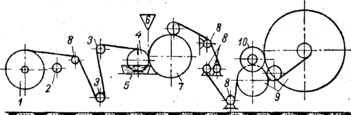

Рис. 14. Агрегат для нанесения полимерных пленок на бумагу:
