Министерство образования РФ

Государственное образовательное учреждение

Высшего профессионального образования

Ульяновский государственный технический университет

Кафедра "Металлорежущие станки и инструменты"

КУРСОВАЯ РАБОТА

по ОМП: Проектирование коробки скоростей

Выполнил студент гр. ТМв-51

Садиков М.А.

Проверил преподаватель

Кирилин Ю.В.

Ульяновск 2008 г

Содержание

Введение

1. Кинематический расчет в приводе

1.1 Построение графика частот вращения шпинделя

1.2 Определение передаточных отношений

1.3 Определение чисел зубьев

1.4 Проверка выполнения точности частот вращения шпинделя

1.5 Проверка условий незацепления

1.6 Определение расчетной частоты вращения шпинделя

1.7 Определение величин мощности и крутящих моментов на валах привода

2. Проектный расчет зубчатых передач на ЭВМ

2.1 Определение исходных данных для расчета зубчатых колес

2.2 Расчет модуля зубчатых колес на ЭВМ по программе "Шестерня"

2.3 Расчет делительных диаметров по выбранным модулям и определение межосевого расстояния

3. Проектный расчет валов привода

3.1 Предварительный расчет валов

3.2 Разработка компоновочной схемы

3.3 Составление расчетных схем нагружения

3.4 Определение исходных данных для расчета валов

3.5 Расчёт диаметров валов на ЭВМ по программе "Вал"

4. Выбор подшипников качения

5. Выбор шпоночных и шлицевых соединений

5.1 Выбор шпоночного соединения

5.2 Выбор шлицевых соединений

5.2.1 Расчет на смятие прямобочного шлицевого соединения

6. Описание спроектированной конструкции привода станка

Список используемой литературы

Приложения

Введение

Металлорежущие станки являются основным видом заводского оборудования, предназначенным для производства всех современных машин, приборов инструментов и других изделий, поэтому количество металлорежущих станков, их технологический уровень в значительной степени характеризует производственную мощь страны.

Основной задачей станкостроения является значительный рост выпуска станков, увеличение типажа, повышение их качества и надежности.

Однако, не менее важной задачей является и снижение себестоимости станков и оборудования, которое можно получить путём модернизации станка, упрощения его конструкции, получения параметров, необходимых для данного типа производства, что в конечном итоге отражается на себестоимости продукции.

В данной курсовой работе рассматривается вопрос модернизации коробки скоростей горизонтально-фрезерного станка модели 6Н82.

1. Кинематический расчет в приводе

1.1 Построение графика частот вращения шпинделя

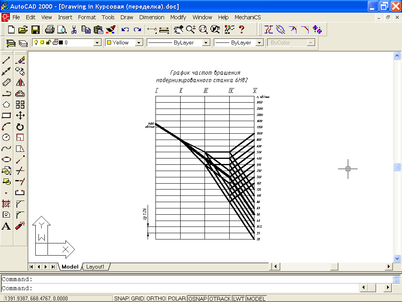

Рис.1 График частот вращения шпинделя

Число валов в коробке скоростей - 5

Число зубчатых колёс (3+3+2) 2=16

1.2 Определение передаточных отношений

где частота вращения шестерни,

частота вращения колеса.

II вал

i₁=800/1480=80/148=0.54

III вал

i₂=315/800=31.5/80=0.4

i₃=400/800=10/20=0.5

i₄=500/800=50/80=0.6

IV вал

i₅=80/315=0.25

i₆=160/315=0.5

i₇=50/50=1

V вал

i₈=20/80=0.25

i₉=160/80=2

1.3 Определение чисел зубьев

Передача I-II

I₁=80/148

Принимаю Z_ш=28

/1/

Z_к=28148/80=52

Z=Z_ш+Z_к=28+52=57

Передача II – III

i₂=31,5/80

Принимаю Z_ш=30

Z_к=3080/31,5=76

Z=Z_ш+Z_к=30+76=106, i₃=40/80

Z_ш= (Zчисл) / (числ+знам) /1/

Z_ш= (10640) / (40+80) =35

Z_к=106 - 35=71

I₄=50/80

Z_ш= (10650) / (50+80) =41

Z_к=106 - 41=65

Передача III –IV

i₅=80/315

Принимаю Z_ш=20

Z_к=20315/80=79

Z=Z_ш+Z_к=20+79=99

i₆=160/315

Z_ш= (99160) / (160+315) =33

Z_к=99 - 33=66

I₇=50/50

Z_ш=50 Z_к=50

Передача III – IV

i₈=20/80

Принимаю Z_ш=21

Z_к=2180/20=84

Z=Z_ш+Z_к=21+84=105

I₉=160/80

Z_ш= (105160) / (160+80) =70

Z_к=105 - 70=35

Рис.2 Кинематическая схема

Результаты сводим в таблицу.

Таблица 1

Передаточные отношения и числа зубьев

i	i1=	i2=	i3=	i4=	i5=	i6=	i7=		i8=	i9=
Zш: Zк
Z	80	106			99			105

1.4 Проверка выполнения точности частот вращения шпинделя

Отклонение действительных частот вращения шпинделя от установленных нормалью Н11 - 1, на каждой ступени не должно превышать В данном случае Действительные частоты вращения шпинделя n_д находим из уравнения кинематического баланса.

Таблица 2. Результаты проверки отклонения действительных частот вращения шпинделя от заданных геометрическим рядом

№ ступени	Уравнения кинематического баланса	Действительные значения частот вращения nд i об/мин	Частота вращения по геом. ряду nг. р. об/мин	Отклонение частоты вращения
1		19.987	20	-0.065
2		24.96	25	-0.16
3		31.938	31,5	1.39
4		39.474	40	1.315
5		49.296	50	-1.408
6		63.077	63	0.122
7		78.947	80	-1.316
8		98.592	100	-1.408
9		126.154	125	0.923
10		159.893	160	-0.067
11		199.679	200	-0.16
12		255.501	250	2.2
13		315.789	315	0.25
14		394.366	400	-1.409
15		504.615	500	0.923
16		631.579	630	0.251
17		788.732	800	-1.409
18		1009.231	100	0.923

Проверка показала, что отклонения всех действительных частот вращения шпинделя от частот геометрического ряда находятся в пределах допустимого.

1.5 Проверка условий незацепления

При перемещении подвижного тройного блока на валу 2 колеса, расположенные справа и слева от среднего (большего) колеса, проходят мимо среднего колеса, закрепленного на валу 3.

Чтобы зубья этих колес не зацеплялись и блок свободно перемещался при переключении скоростей, должны выполняться условия.

/1/

где - суммарное число зубьев средних колес.

,

Аналогично для подвижного тройного блока на валу 3

Условия выполняются

1.6 Определение расчетной частоты вращения шпинделя

Положение расчетной линии для коробки скоростей определяется расчетной частотой вращения шпинделя.

/1/, где

корректируем по паспорту станка

Расчетное значение - того вала привода определяется по графику частот вращения с помощью расчетной ветви.

1.7 Определение величин мощности и крутящих моментов на валах привода

/1/

где - мощность электродвигателя;

- коэффициент полезного действия пары подшипников;

- коэффициент полезного действия пары прямозубых цилиндрических колес.

- коэффициент полезного действия ременной передачи.
