Текст из файла (страница 2)

X,Y,Z - показатели степеней, равные соответственно числу пар подшипников, зубчатых и ременных передач.

Крутящие моменты на валах расчетной кинематической цепи:

/ 1 /

Таблица 3. Результаты расчетов

№ вала	Частота вращения n, об/мин;	Мощность , кВт;	Крутящий момент
1	1480	3,96	260,6
2	800	3,80	463
3	400	3,65	902
4	20	3,50	1732
5	50	3,29	6516

2. Проектный расчет зубчатых передач на ЭВМ

2.1 Определение исходных данных для расчета зубчатых колес

Расчет цилиндрических зубчатых передач заключается в определении требуемого модуля из условий:

1) изгибной прочности зубьев:

/ 2 /

2) контактной прочности поверхностных слоев зубьев:

/ 2 /

Таблица 4. Исходные данные для расчета зубчатых колес

Исходные данные и определяемые величины	Обозначение и размерность	Расчетные формулы	Указания по выбору		Числовые величины
1	2	3	4		5
Степень точности зубчатых колес			ГОСТ 1643-81		7
Марка стали и термообработка	Сталь 40Х - нормализация Сталь 12ХН3А - цементация и закалка 40ХФА - азотирование		табл.3.2 / 1 /
Мощность на валах привода			п.1.7
Число зубьев шестерни	Z		п.1.2		1-20 2-35 3-33 4-21
Расчетная частота вращения вала			п.2.2
Передаточное число зубчатой пары	i	Определяется отношением числа зубьев большего колеса к меньшему
Отношение ширины зубчатого венца к модулю					10
Коэффициенты:
- перегрузки			табл.3.4		1.7
- динамичности			табл.3.5		1,2
- неравномерного распределения нагрузки			табл.3.6.		1-1.12 2-1,05 3-1,05 4-1,075
- формы зуба			Рис3.1/2/		1-0.39 2-0.45 3-0.43 4-0.4
Общая продолжительность работы	час		Из задания		12000
Суммарное число циклов нагружения зуба
Коэффициенты переменности режима нагрузки					0,88
Длительный предел выносливости зуба при работе на изгиб	мПа		табл.3.2 / 2 /		1-180 2-460 3-300
Допускаемое напряжение изгиба					1-158 2-405 3-264
Коэффициент переменности режима нагрузок		Рис.3.2 при среднем			0,5
Длительный предел контактной выносливости			табл.3.2		1-500 2-1200 3-1050
Допускаемое напряжение при расчете на контактную прочность					1-250 2-600 1-630

2.2 Расчет модуля зубчатых колес на ЭВМ по программе "Шестерня"

Далее производится численный расчет и на ЭВМ по программе "Шестерня".

Результаты расчета на ЭВМ приведены в приложении 1.

Принимаю в качестве материала зубчатых колес Сталь 40Х с термообработкой: нормализация. В этом случае расчетные значения m=2,86; 2,24; 2,91; 3,83. Принимаю для передач , , , .

2.3 Расчет делительных диаметров по выбранным модулям и определение межосевого расстояния

По формулам и

Таблица 5. Делительные диаметры и межосевые расстояния.

Зубчатая группа	Зубчатая передача	№ колеса	Zi	di	awi
1	1	2	28	84	120
		3	52	156
2	2	4	30	90	159
		7	76	228
	3	5	41	123
		8	65	195
	4	6	35	105
		9	71	213
3	5	10	20	70	148,5
		15	79	276,5
	6	11	50	175
		14	50	175
	7	12	33	111,5
		13	66	231
4	8	16	70	280	210
		19	35	140
	9	17	21	84
		18	84	336

3. Проектный расчет валов привода

3.1 Предварительный расчет валов

где С=1.3 .1.5 - коэффициент; - мощность на расчетном валу, кВт;

- частота вращения на расчетном валу, об/мин.

Расчетные значения диаметров валов округляем до ближайших больших значений в соответствии с ГОСТ8338-75 на подшипники:

3.2 Разработка компоновочной схемы

Компоновочная схема выполняется в виде развертки по валам и свертки, определяющей пространственное положение валов. При компоновке необходимо использовать рекомендации [7].

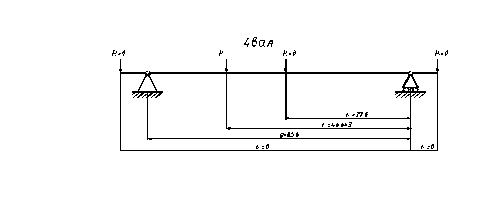

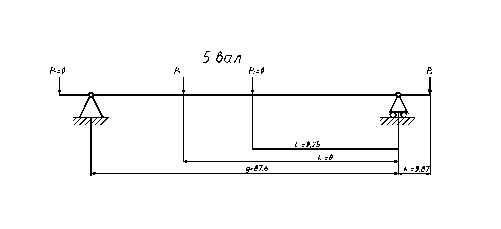

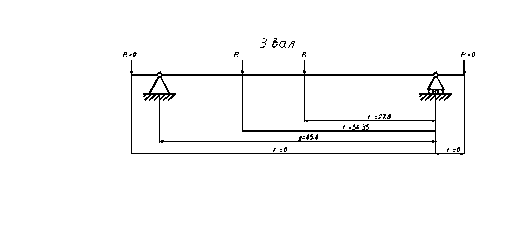

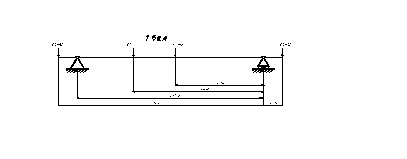

3.3 Составление расчетных схем нагружения

Порядок расчета вала с помощью унифицированных формул

Расчет стального сплошного вала на двух опорах из условия прочности заключается в определении его диаметров в сечениях.

Характеристики
