Мембранные методы очистки:

Рулонный мембранный элемент для установки обратного осмоса состоит из трубки с прорезями для прохода пермеата и герметично присоединенного к ней пакета мембран, расположенного между ними дренажного листа и сетки-сепаратора, образующей межмембранные каналы. В процессе скручивания пакета для герметичного разделения напорной полости и полости сбора пермеата кромки дренажного листа пропитывают специальным клеем.

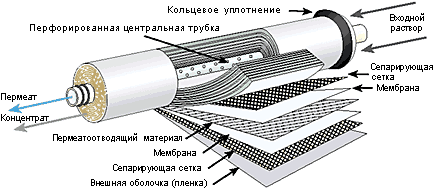

Рис. 2 Мембрана обратного осмоса

Рулонные мембранные элементы для установок обратного осмоса работают по принципу тангенциальной фильтрации. В процессе обессоливания, воды, она разделяется на два потока: фильтрат (обессоленная вода) и концентрат (раствор с высоким солесодержанием). Разделяемый поток воды движется в осевом направлении по межмембранным каналам рулонного элемента, а фильтрат спиралеобразно по дренажному листу в направлении отвода фильтра. Концентрат выходит с другой стороны мембранного модуля обратного осмоса. Сегодня обратноосмотические мембранные элементы рулонного типа являются наиболее распространенными и наименее дорогостоящими.

Преимущества установок обратного осмоса с мембранными элементами рулонного типа:

• Удобство монтажа и демонтажа мембранного элемента в корпусе мембранной установки обратного осмоса;

• Низкая стоимость и простота конструкции напорного корпуса мембранной установки;

• Относительно низкие потери давления в установке;

• Использование для изготовления разделительных элементов плоской мембраны, качество которой может быть предварительно проконтролировано несложными способами.

Вода, прошедшая процесс предварительной очистки, подается на мембранную установку обратного осмоса. Обратноосмотические мембранные элементы задерживают все загрязнения диаметром более 0,1 нм. Мембрана пропускает молекулы растворителя (воды) и задерживает ионы растворимых солей: Са2+, Mg2+, Na+, К+, Fe2+, Cu2+, Zn2+, Ni2+ S042-, Cl- и полный спектр органических веществ и коллоидов с размером, значительно превышающим диаметр пор мембран, в том числе вирусы и бактерии. Установки обратного осмоса эффективно извлекают из воды гуминовые кислоты и их соединения, которые практически невозможно полностью удалить другими технологиями.

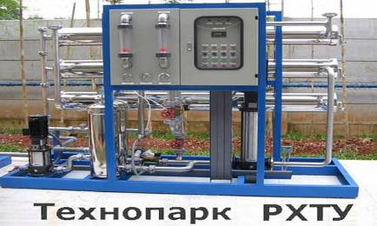

Установки обратного осмоса

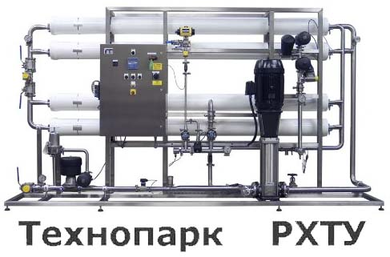

Промышленная установка нанофильтрации воды

Нанофильтрация (НФ) совмещает в себе черты как ультрафильтрации, так и обратного осмоса. В процессе НФ используются заряженные мембраны по размерам пор близкие к ультрафильтрационным, что вызывает разделение как по стерическому (ситовому) механизму, так и по Доннановскому и электростатическому механизмам. В зависимости от типа задерживаемых загрязнений преобладают те или иные эффекты. В частности, для катионов тяжелых металлов, имеющих сильный положительный заряд, отрицательно заряженные мембраны и слой положительно заряженных противоионов вносят решающий вклад в селективность. С помощью НФ удается достигнуть селективности 90–98%, что ниже характерных для обратного осмоса 97–99,5%, однако в ряде случаев такие высокие селективности не являются необходимостью и поэтому выгоднее использовать менее энергоемкий процесс нанофильтрации (рабочее давление в 1,5–2 раза ниже). Нанофильтрация может быть использована для концентрирования растворов, содержащих поливалентные соли благодаря различным плотностям заряда и размерам гидратных оболочек ионов. Влияние заряда важно для выделения соли с помощью нанофильтрации, для которой процесс растворения-диффузии – главные механизмы. Доннановские силы имеют особенно важное значение для разбавленных растворов солей.

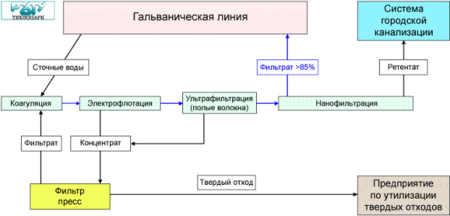

Повторное использование воды в гальваническом производстве

Применение ультрафильтрации в процессах электрофоретического нанесения покрытий позволило снизить потери краски на 15 – 30%, повысить качество изделий, снизить расход свежей воды и исключить сброс сточных вод, образующихся при промывке изделий. В этом процессе осуществлен замкнутый цикл водооборота, при котором извлекаемый из промывной воды продукт возвращают в производство, а очищенную воду повторно используют для промывки. За счет этого достигается высокая рентабельность процесса.

Трубчатые керамические мембраны для очистки сточных вод изготавливаются спеканием металлокерамических материалов, таких как оксид алюминия, диоксид титана или циркония, при сверхвысоких температурах. Керамические мембраны имеют асимметричную структуру поддерживающую активный мембранный слой. Активный мембранный слой обеспечивает эффективное разделение, в то время как макропористые материалы обеспечивают высокую механическую устойчивость. Керамические мембраны для микрофильтрации (МФ) и ультрафильтрации (УФ) работают в режиме тангенциальной фильтрации при оптимальных гидродинамических режимах. Загрязненная жидкость проходит через мембранный слой внутри одно- или многоканальной мембраны на большой скорости. Под действием трансмембранного давления (ТМД) вода проходит вертикально через мембранный слой, образуя поток фильтрата (пермеата). Взвешенные вещества, гидроксиды тяжелых металлов и органические молекулы массой более 50 КДа задерживаются внутри мембраны, образуя поток концентрата. Таким образом, происходит очистка сточных вод и других загрязненных жидкостей.

Фильтр-пресс рамный – технологическое оборудование, предназначенное для обезвоживания шлама, образующегося в процессе очистки сточных вод гальванического производства, производства печатных плат, текстильного производства, отделочного производств и др.

Суспензия подается диафрагменным насосом под давлением в межплитное пространство камер фильтр-пресса РЗР. Фильтрация осуществляется в камерах фильтр-пресса, при этом на фильтровальных салфетках из полипропиленовой ткани оседают взвешенные вещества, присутствующие в обезвоживаемом шламе, поступающем из электрофлотатора, или осадке перекачиваемом из отстойника. Осветленная вода по стокам фильтровальных плит поступает в накопительную емкость для дальнейшей очистки.

Основным элементом рамного пресс фильтра является набор фильтровальных плит из полипропилена (химически стойкого и износостойкого пластика), установленных на опорах из нержавеющей стали между прижимной и впускной системами. На первой фильтровальной плите закреплен отъезжающий гидроцилиндр со стопорной гайкой на его поршневом штоке. На несущей раме фильтр пресса смонтирован гидравлический либо автоматический (пневматический привод) гидравлический упор для гидравлического цилиндра, зажимающий фильтровальные плиты. Отвод фильтрата закрытый.

Фильтр-прессы рамные имеют следующие преимущества в сравнении с прочим оборудованием для обезвоживания шлама:

• Низкая влажность обезвоженного осадка до 70%, а при последующем высыхание в сборнике шлама в течение недели до 60–65%;

• Оптимальное соотношение цена / качество – в 2–3 раза дешевле зарубежных аналогов;

• Большая площадь фильтрования относительно занимаемой рамным фильтр прессом площади и возможность повышения производительности оборудования благодаря модульности его исполнения;

• Высокая степень разделения фаз и возможность разделения суспензий с низкой концентрацией взвешенных веществ (твердых частиц);

• Возможность полной автоматизации процесса фильтрации;

• Высокая коррозионная и износостойкость конструкционных материалов фильтровального оборудования;

• Отсутствие энергозатрат при использовании сжатого воздуха из заводской магистрали;

• Простота эксплуатации и отсутствие необходимости остановки очистных сооружения при ремонте и профилактическом обслуживании фильтр-прессов;

• Фильтр-прессы имеют срок службы до 50 лет при замене фильтровальной ткани один раз в 1–2 года.

Технологическая схема очистки сточных вод: Е1, Е2, Е3 – накопительная ёмкость; Н1, Н2 – насос; Д1, Д2, – ёмкость приготовления раствора реагента; НД1, НД2, НД3 – дозирующий насос; Р1 – реактор смешения; ЭФ – Электрофлотационный модуль; ИПТ – источник питания электрофлотационного модуля; ФП – фильтр пресс; КФ – кварцевый фильтр; ИФ – ионообменный фильтр.

Система работает следующим образом: промывные и сточные воды гальванического производства подаются в накопительную емкость Е1. Из емкости Е1 стоки насосом Н1 подается в реактор Р1. В реактор Р1 для предварительной обработки сточных вод дозаторами НД2 и НД3 дозируются реагенты: раствор щелочи и флокулянта. Из реактора Р1 стоки поступают на электрофлотатор ЭФ, в котором по представленному ниже механизму осуществляется извлечение гидроксидов тяжелых металлов, нефтепродуктов и СПАВ. Из накопительной емкости Е2 в емкость Е1 дозатором НД1 дозируются отработанные технологические растворы. Из электрофлотатора очищенная вода поступает в сборную емкость Е3. Осветленная вода из сборной емкости Е3 подается насосом Н2 на механический фильтр КФ, и далее на ионообменные фильтры ИФ, в которых методом ионного обмена происходит извлечение следовых концентраций ионов тяжелых металлов до региональных требований ПДК по сбросам. После очистки вода сбрасывается в канализацию, либо может быть частично возвращена в технологический цикл на повторное использование для технических нужд предприятия (в соответствии с ГОСТ 9.314–90 вода 2-й категории).

Шлам подается для обезвоживания на фильтр-пресс ФП. Обезвоженный шлам влажностью не более 70% утилизируется.

Основным техническим узлом системы очистки является электрофлотатор, включающий в себя блок нерастворимых электродов, систему сбора шлама, источник постоянного тока и вытяжной зонт. Электрофлотатор представлен на Рис. 2. Работа аппарата основана на электрохимических процессах выделения водорода и кислорода за счет электролиза воды и флотационного эффекта. Установка работает, как в непрерывном, так и в периодическом режимах и обеспечивает извлечение взвешенных веществ, нефтепродуктов, ПАВ, ионов тяжелых металлов Cu²⁺, Ni²⁺, Zn²⁺, Cd²⁺, Cr³⁺, Al³⁺, Pb²⁺, Fe²⁺, Fe³⁺ Ca²⁺, Mg²⁺ и др. в виде гидроксидов и фосфатов.

Метод электрокоагуляция.

1. Назначение установки: очистка хромсодержащих и кислото-щелочных промывных сточных вод до требований ПДК по тяжелым металлам на слив в канализацию.

2. Сущность предлагаемой технологии: Для очистки кислотно-щелочных промывных сточных вод от металлов и солей предлагаются метод электрокоагуляции с последующим отстаиванием образующегося осадка.

3. Состав установки:

• узел корректировки значений pH;

• электрокоагулятор для перевода тяжелых металлов в нерастворимую форму;

• узел разделения суспензии, представляющий собой отстойник с тонкослойными модулями для осаждения образовавшихся гидроксидов;

• узел тонкой фильтрации и осветления сточной воды;

• узел обезвоживания осадка.

Сущность электрохимической обработки воды заключается в том, что при подаче напряжения постоянного тока на электроды начинается процесс растворения железных анодов. В результате электрохимической обработки в аппарате поз. ЭК осуществляется ряд процессов:

• изменение дисперсного состояния примесей за счет их коагуляции под действием электрического поля продуктов электродных реакций и закрепление пузырьков электролитического газа на поверхности коагулирующих частиц, что обеспечивает их последующую флотацию;

• сорбция тяжелых металлов на поверхности электролитически получаемых оксидов металлов;

• химическое восстановление ионов Cr⁶⁺ до ионов Cr³⁺.

Образующиеся соединения нерастворимого гидроксида железа сорбируют на своей поверхности ионы тяжелых металлов и выпадают в осадок.

Исходные кислотно-щелочные воды поступают в сборник-накопитель Е0. Из накопителя Е0 насосом Н1 усредненный сток подается на электрокоагулятор ЭК, в котором по описанному выше механизму происходит восстановление ионов шестивалентного хрома и очистка от примесей тяжелых металлов. Предварительно из емкости Е2 (Е3) дозирующим насосом НД1 (НД2) подается раствор едкого натрия или кислоты для корректировки рН. Из электрокоагулятора водная суспензия направляется в отстойник поз. ТО для разделения суспензии на осветленную жидкость и осадок. Для ускорения процесса осаждения отстойник комплектуется тонкослойным модулем. Осветленная вода, сливается в емкость поз. Е1 и насосом Н2 подается на фильтр механической очистки Ф и затем на узел доочистки ИО, где с помощью ионного обмена вода очищается от следовых количеств тяжелых металлов, а затем направляется на слив в канализацию.

Осадок из электрокоагуляторов и отстойника поступает на фильтр-пресс поз. ФП, где обезвоживается, и с влажностью до 80% утилизируется.

Метод электрокоагуляция и обратный осмос (замкнутый водооборот).

1. Назначение установки: очистка хромсодержащих и кислото-щелочных промывных сточных вод с целью создания замкнутого водооборота (ГОСТ 9.314–90 кат.II. «Вода для гальванического производства»).

2. Сущность предлагаемой технологии: Для очистки кислото-щелочных и хромсодержащих промывных сточных вод от тяжелых металлов предлагается метод электрокоагуляции с последующим отстаиванием образующегося осадка и обратноосмотическим обессоливанием очищенной воды.

3. Состав установки:

• узел электрокоагуляции;

• узел мембранной очистки.

4. Описание технологии:

Процесс протекает также, только после фильтра механической очистки Ф очищенная вода собирается в емкости Е4, откуда подается на вторую ступень очистки – мембранную установку.
