Содержание

Вступление

1. Кинетический и силовой расчёт привода

1.1 Кинематическая схема привода

1.2 Выбор двигателя

1.3 Общее передаточное число и разбиение его по степеням

1.4 Силовые и кинематические параметры привода

2. Расчет клиноременной передачи

2.1 Исходные данные для расчёта передачи

2.2 Механический расчет

3. Расчет цилиндрической 3.1. Кинематическая схема передачи и исходные данные для расчета

3.2 Выбор материала и определение допустимых напряжений

3.3 Определение геометрических параметров

3.4 Проверочный расчет передачи

3.5 Определение сил в зацеплении (см. рис. 3.3)

4. Расчёт цилиндрической косозубой передачи || ступени

4.1 Кинематическая схема передачи и исходные данные для расчета

4.2 Выбор материала и определение допустимых напряжений

4.3 Определение геометрических параметров

4.4 Проверочный расчет передачи

4.5 Определение сил в зацеплении (см. рис. 3.3)

5. Условный расчет валов

5.1 Определение диаметров входного вала редуктора

6. Определение конструктивных размеров зубчатых колес

6.1 Размеры зубчатых колес цилиндрической передачи I ступени

6.2 Размеры зубчатых колес цилиндрической передачи II ступени

6.3 Определяем размеры цилиндрического колеса (рис.6.1.)

6.4 Определение диаметров выходного вала

7. Конструктивные размеры корпуса и крышки редуктора

7.1 Определение конструктивных размеров корпуса и крышки редуктора, согласно табл. 4.2, 4.3, [1]

7.2 Размеры необходимые для черчения

8. Выбор шпонок и их проверочный расчет

9. Расчёт промежуточного вала редуктора на статическую способность и долговечность

9.1 Расчет вала на несущую способность

9.2 Расчет вала на прочность

10. Расчет подшипников качения

10.1 Определение реакции в опорах

10.2 Определение коэффициентов

10.3 Определение эквивалентной нагрузки

10.4 Определяем долговечность подшипников

10.5 Выбор муфты

10.6 Проверочный расчёт зубчатой муфты

11. Выбор и проверочный расчёт опор скольжения

Литература

Вступление

Развитие народного хозяйства Украины тесно связано с развитием машиностроения, так как материальная мощность современной страны базируется на технике – машинах, механизмах, аппаратах, приводах, которые выполняют разную полезную работу. В наше время нет ни одной области народного хозяйства, где бы не применялись машины и механизмы в широких масштабах. Благодаря этому осуществляется комплексная механизация в промышленности, в сельском хозяйстве, в строительстве, на транспорте. Это заставляет уделять большое внимание при проектировании и усовершенствования конструкций современных машин и механизмов. Машины и механизмы, которые проектируются, должны иметь высокие эксплуатационные показатели, не большое количество энергии и эксплуатационных материалов, должны быть экономичными, как в процессе производства, так и в процессе эксплуатации, удобными и безопасными в обслуживании.

1. Кинетический и силовой расчёт привода

Согласно техническому заданию на курсовой проект по дисциплине «Детали машин» необходимо спроектировать привод цепного конвейера, который состоит из двигателя, клиноременной передачи, двухступенчатого цилиндрического ора и муфты. При проектировании деталей привода использованы современные критерии оценки их работоспособности – прочность, жесткость и износостойкость. Кинематический и силовой расчеты привода

1.1 Кинематическая схема привода

Рис 1.1

Таблица 1.1

Исходные данные для кинематического и силового расчета привода

Название параметров	Обозначения в формулах	Единица измерения	Величина параметра
Окружная сила	F1	Н	28000
Скорость		м/с	0,5
Число зубьев	z	-	9
Шаг цепи	р	мм	160
Режим работы	P	-	С
Число смен	T	-	1

1.2 Выбор двигателя

Работа над курсовым проектом по дисциплине «Детали машин» подготавливает студентов к решению более сложных задач общетехнического характера в своей дальнейшей практической деятельности.

Определяем необходимое усилие на валу 1 двигателя, кВт,

кВт

где N₅ – усилие на приводном валу 5, кВт, η_общ - общий кпд.

кВт,

η_общ = η₁₂η₂₃ η₃₄ η₄₅ = 0,95· 0,95· 0,96· 0,98 = 0,85,

где η₁₂₌ η_кр=0,95 – кпд между 1 и 2 валами; η₂₃= η_цп· η _кр =0,96·0,99=0,95 – кпд между 2 и 3 валами; η₃₄=η_цп· η_оп =0,97·0,99=0,96 – кпд между 3 и 4 валами; η₄₅= η_м· η_оп η_оп=1·0,99·0,99=0,98 – кпд между 4 и 5 валами.

Средние значения кпд принимаем из [1], табл. 1.1

η_кр =0,95-кпд клиноременной передачи;

η_цп =0,97-кпд цилиндрической передачи;

η_оп=0,99-кпд в опорах;

η_м=1,0-кпд муфты.

Принято, что валы привода установлены на подшипниках качения.

Определяем угловую скорость и частоту вращения вала электродвигателя.

рад/с

где рад/с – угловая скорость на 5 валу

где

- общее передаточное отношение привода.

,

Средние значения ориентировочных передаточных чисел принимаем из [2], табл. 5.5, с 74.

- ориентировочное передаточное число клиноременной передачи; - ориентировочное передаточное число цилиндрической передачи I ступени; - ориентировочное передаточное число цилиндрической передачи II ступени; - ориентировочное передаточное число муфты.

Определяем частоту вращения вала 1

об/мин.

Выбираем электродвигатель исходя из условий .

Из [3], табл.2.4, с.23, выбираем электродвигатель 4АН180М6, кВт об/мин и для дальнейших расчётов выполняем переход от к

рад/с

1.3 Общее передаточное число и разбиение его по степеням

Определяем действительное общее передаточное число привода при выбранном двигателе.

Проводим разбиение по степеням.

Принимаем ; ; .

Тогда

1.4 Силовые и кинематические параметры привода

Определяем мощности на валах:

кВт ; кВт ;

кВт ; кВт;

кВт (див.розд.1.2.1.)

Определяем угловые скорости валов:

рад/с;

рад/с;

рад/с;

рад/с;

рад/с.

Определяем крутящие моменты на валах:

Нм; Нм;

Нм; Нм;

Нм.

Результаты расчётов сводятся в табл.1.2 и являются исходными данными для всех следующих расчётов.

Таблица 1.2

Результаты кинетического и силового расчётов привода

2. Расчет клиноременной передачи

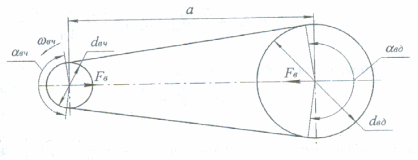

Схема клиноременной передачи

Рис 2.1

2.1 Исходные данные для расчёта передачи

Таблица 2.1

Исходные данные для расчета передачи

2.2 Механический расчет

Сечение ремня по табл. 5.6 ([8], с. 69)

Рис 2.2

При заданном значении М принимаем сечение ремня (В).

Диаметр меньшего шкива

Минимально допустимый диаметр шкива d_min= 63 мм.

Для повышения коэффициента полезного действия передачи, увеличения долговечности и тяговой способности ремней, уменьшение числа ремней принимаем d₁=100 мм.

Диаметр большего шкива: d₂=d₁·i_кл =100∙2,98=298

Скорость ремня: ;

где v – скорость ремня, м/с.

Частота вращения ведомого вала ;

где n₂ – частота вращения ведомого вала, об/мин.; - коэффициент скольжения; принимаем = 0,01
