Обеспечить совокупность свойств конструкции изделия, проявляемых в возможности оптимизации затрат труда, средств, материалов и времени при технологической подготовке производства, изготовлении, эксплуатации и ремонта.

Должно быть обращено особое внимание на использование стандартных, нормализованных узлов, деталей и агрегатов. Должны быть учтены следующий коэффициенты унификации по числу деталей, по массе, по трудоемкости.

Для создания условий обеспечивающих безотказность работы должны соблюдаться следующий требования:

1. Предусмотреть ограждения вращающихся и движущихся частей

2. Предусмотреть устройства, защищающие рабочего от стружки, пыли, СОЖ.

3. Автоматизировать работу станка.

4. Снабдить станок тормозным устройством.

5. Снизить до минимума шум станка.

6. Предусмотреть местную вентиляцию и освещение.

7. Обеспечить надёжное заземление станка.

Должны быть учтены эргономические требования. К ним относятся: закономерности зрительного восприятия, антропометрические данные, биомеханические возможности человека.

При проектировании станка должны быть соблюдены требования, касающиеся вопросов технической эстетики. Должны быть учтены условия среды, где будет находится станок. В оформлении станка должно существовать композиционное единство, определённый замысел и порядок построения его форм. Должна быть соблюдена масштабность станка.

Для изготовления деталей станков применяются самые разнообразные материалы. При проектировании станка нужно учесть требования, предъявляемые к материалам, намеченным для применения в станке при его изготовлении и эксплуатации.

Различные металлы применяются для изготовления станин, салазок, столов, консолей, шпинделей, подшипников, ходовых винтов и т.д.

Пластмассы применяются для изготовления: направляющих, зубчатых колёс, втулок, вкладышей, деталей делительных устройств, ремней, муфт, крышек, ограждений и т.д.

Железобетон: станины и другие базовые детали.

Отделочные материалы и покрытия: лакокрасочное материалы, гальванические покрытия, облицовочно-декоративные материалы и др.

При проектировании станка должны быть учтены климатические условия в которых будет эксплуатироваться данный станок. Должны быть учтены температура воздуха, среднесуточное её колебание, влажность воздуха, соленые испарения, количество осадков.

Должны быть учтены требования к маркировке, наносимой на станок и тару. Важно предусмотреть возможные варианты консервации и установки станка в зависимости от условий его транспортировки.

Должны быть предусмотрены различные виды транспортных средств, позволяющих транспортировать данный станок. Предусмотреть места и способы крепления, на крупных узлах станка, необходимых при транспортировании и установке станка на место.

Должна быть обеспечена патентная чистота. Для этого необходимо:

1. знать патентные закон стран, в которых намечается поставка станков или передача технической документации.

2. изучить описание российских и иностранных изобретений, что сократит время и средства на поиски уже известных решений.

3. изучить фонды свидетельств и патентов на промышленные образцы

4. проверять патентную чистоту отдельных элементов и узлов.

5. принимать меры для патентования за границей оригинальны конструкций.

Служебное назначение станка

Станок вертикально-фрезерный 6Р12П предназначен для горизонтального- и вертикального фрезерования изделий из различных материалов. На данном станке используются цилиндрические, дисковые, торцовые, концевые, шпоночные, фасонные и другие фрезы.

Станок предназначен для работы в инструментальных цехах крупносерийного и массового производства и в основных цехах мелкосерийного производства.

Станок предназначен для внутренних постановок. Кинематическое исполнение и категория размещения станков по ГОСТ 15150 – 69 – «УХЛ» категория 4, для работы при температуре от +5 до 40. Высота над уровнем моря до 1000 метров.

Расчёт и конструирование привода главного движения станка

Выбор структуры привода

Приводы металлорежущих станков предназначены для осуществления рабочих, вспомогательных и установочных перемещений инструмента и заготовки. В нашем случае – это привод вертикального шпинделя.

Применительно к вертикально-фрезерному станку целесообразно использовать передачу от электродвигателя к коробке скоростей при помощь клиновой передачи. Это оправдано тем, что станок передаёт небольшие величины крутящих моментов, и поэтому не требует других, дорогих и более сложных способов передачи крутящих моментов.

Однако в данном случае на станке применяется передача крутящего момента от вала электродвигателя к валу I при помощь упругой муфты 1 (рис. 1).

Выбор электродвигателя

Анализ гаммы станков показывает, что на станках этой группы наиболее широко используются электродвигатели малой и средней мощности. Мощностной диапазон колеблется от 2,2 до 5,5 кВт. Практика показывает, что применение таких типов двигателей наиболее экономически выгодно. Они обеспечивают достаточный диапазон чисел оборотов шпинделя, в среднем от 50 до 2000 об/мин. Используя эти данные на данном станке выбран электродвигатель марки АО2-51-4С2 мощностью 7,5 кВт.

Коробка скоростей консольно-фрезерного станка

После того как произведён выбор электродвигателя, определены основные технические характеристики станка, необходимо рассмотреть принципиальную схему привода главного движения. Привод главного движения станка обеспечивает z = 18 скоростных ступеней. Рассмотрим кинематическую схему привода главного движения.

От электродвигателя мощностью 7,5 кВт движение через упругую муфту 1 передаётся на вал I коробки скоростей. От вала I через зубчатые колёса 3-6 движение передаётся на вал II, а от него через тройной подвижный блок шестерён 3-4-5 вращение передаётся на вал III с зубчатыми колёсами 7, 8, 9, 13, 14. От вала III движение передаётся на тройной подвижный блок шестерён 10-11-12 вала IV, а затем через двойной подвижный блок шестерён 15-17 вращение передаётся на горизонтальный шпиндель V.

Вал вертикального шпинделя VII получает вращение от вала V через коническую передачу 19-20 и цилиндрическую пару 21-22.

Различные положения блоков шестерён 3-4-5, 10-11-12 и 15-17 позволяют сообщить горизонтальному и вертикальному шпинделям 18 различных скоростей.

Построение графика чисел оборотов

Имея значения n_max, n_min, z и знаменатель ряда φ, определяем промежуточные значения частот вращения шпинделя [2].

, (1)

где z – число скоростных ступеней,

Nmax и Nmin – соответственно максимальное и минимальное число оборотов шпинделя.

Согласно формуле 1

= 1,26

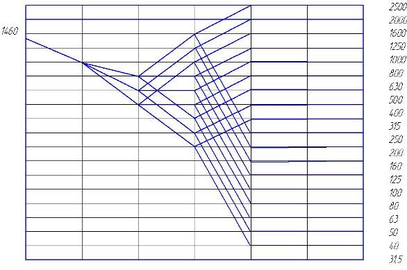

Рис. 1. График чисел оборотов шпинделя.

Определение кпд привода главного движения

Оценка КПД кинематической цепи коробки скоростей определяется как произведение КПД промежуточных кинематических пар [1].

η = η₁^а * η₂^б * η₃^в * η_n^m, (2)

где η₁…η_n - среднее значение КПД кинематических пар, входящих в кинематическую цепь коробки скоростей,

а…м – число одинаковых кинематических пар.

Подшипники, на которые опирается любой вал привода, работают параллельно, и КПД, учитывающий потери в подшипниках каждого вала, должен выражаться одним из сомножителей [1].

η_прив. = η₁ * η₂¹⁰ * η₃ * η₄⁸, (3)

где η₁ – КПД эластичной муфты,

η₂¹⁰ – КПД 10 пар цилиндрических шестерён,

η₃ – КПД конической передачи,

η₄⁸ – КПД 8 пар подшипников качения.

η_прив. = 0,98 * 0,95¹⁰ * 0,92 * 0,995⁷ = 0,76

Передаточные числа передач коробки скоростей и числа зубьев колёс

Таблица 3. Основные параметры зубчатых передач коробки скоростей.

№	1	2	3	4	5	6	7	8	9	10	11
Позиция на рис.	2/6	3/7	4/8	5/14	8/10	9/11	14/12	17/16	15/18	19/20	21/22
i	0,509	0,543	0,815	0,42	0,73	0,37	1,46	2,15	0,275	1,0	1,57
z / z	27/53	19/37	22/27	16/38	27/37	17/46	38/26	82/38	19/69	30/30	88/56
Σz	80	56	49	54	64	63	64	120	88	60	144

Расчёт передач

Мощность на валах

Согласно установленному электродвигателю N= 7,5 кВт, находим мощности на других валах коробки скоростей [3].

Nв = Nдв * η₁^x * η₂^y *…* η₃^z, (4)

где η₁ – КПД эластичной муфты,

η₂ – КПД подшипников качения,

η₃ – КПД зубчатой передачи,

η₄ – КПД конической передачи.

N1 = Nдв * η₁ * η₂ = 7,5 * 0,98 * 0,995 = 7,31 кВт

N2 = Nдв * η₁ * η₂² * η₃ = 7,5 * 0,98 * 0,995² * 0,95 = 6,91 кВт

N3 = Nдв * η₁ * η₂³ * η₃² = 7,5 * 0,98 * 0,995³ * 0,95² = 6,53 кВт

N4 = Nдв * η₁ * η₂⁴ * η₃³ = 7,5 * 0,98 * 0,995⁴ * 0,95³ = 6,17 кВт

N5 = Nдв * η₁ * η₂⁵ * η₃⁴ = 7,5 * 0,98 * 0,995⁵ * 0,95⁴ = 5,84 кВт

N6 = Nдв * η₁ * η₂⁶ * η₃⁴ * η₄ = 7,5 * 0,98 * 0,995⁶ * 0,95⁴ * 0,92 = 5,34 кВт

N7 = Nдв * η₁ * η₂⁷ * η₃⁵ * η₄ = 7,5 * 0,98 * 0,995⁷ * 0,95⁵ * 0,92 = 5,05 кВт

Определение крутящих моментов на валах

Определим максимальные моменты, которые способна развить дана коробка скоростей при данной мощности с учётом передаточных отношений [1].
