[8.2]

Длина свинчивания l = 14 мм относится к группе N (табл. 4.27, стр. 149, Мягков том 2). Поле допуска резьбы болта 6h, поле допуска резьбы гайки 6G (табл. 4.28, стр. 151, Мягков том 2).

Предельные диаметры болта (по табл. 4.29, стр. 155, Мягков том 2):

d_2max = 25.051 мм;

d_2min = 25.051-0.200 = 24.851 мм (нижнее отклонение равно 200 мкм для поля допуска диаметра 6h);

d_max = 27 мм;

d_min = 27-0.375 = 26.625 мм (нижнее отклонение равно 375 мкм для поля допуска диаметра 6h);

d_1max = 23.752;

d_1min не нормируется.

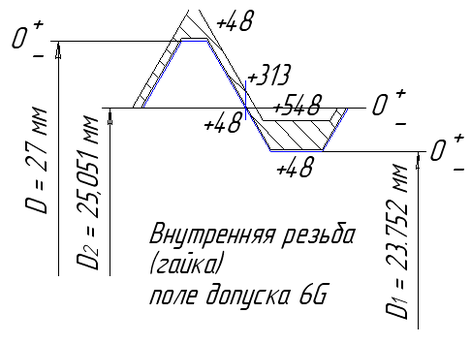

Предельные диаметры гайки (по табл. 4.29, стр. 165, Мягков том 2):

D_2max = 25.051+0.313 = 25.364 мм (верхнее отклонение равно 313 мкм для поля допуска 6G);

D_2mix = 25.051+0.048 = 25.099 мм (нижнее отклонение равно 48 мкм для поля допуска 6G);

D_max не нормируется;

D_min = 27+0.048 = 27.048 мм (нижнее отклонение равно 48 мкм для поля допуска диаметра 6G);

D_1max = 23.752+0.548 = 24.3 мм (верхнее отклонение равно 548 мкм для поля допуска 6G);

D_1mix = 23.752+0.048 = 23.8 мм (нижнее отклонение равно 48 мкм для поля допуска 6G).

рис.8.1

рис.8.2

рис.8.3

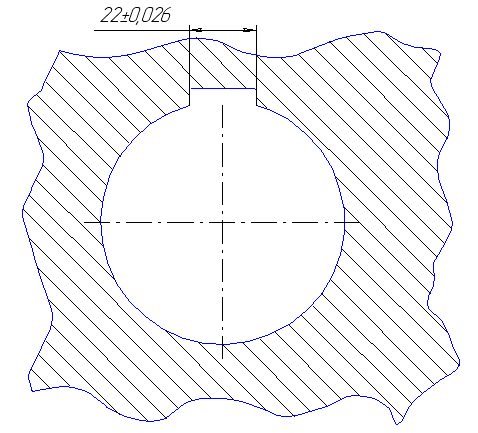

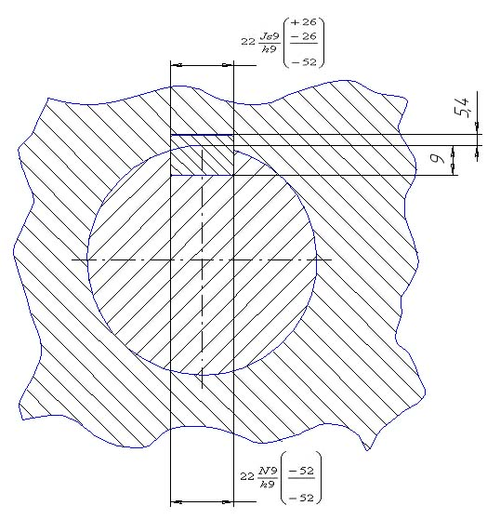

9. Определить вид шпоночного соединения (ГОСТ 23360-78). Указать значения зазоров и натягов.

Ширина шпонки b = 22 мм

Глубина паза вала t₁ = 9 мм

Высота шпонки h = 14 мм

Поле допуска шпонки по b h9

Поле допуска паза втулки Js9

Поле допуска паза вала N9

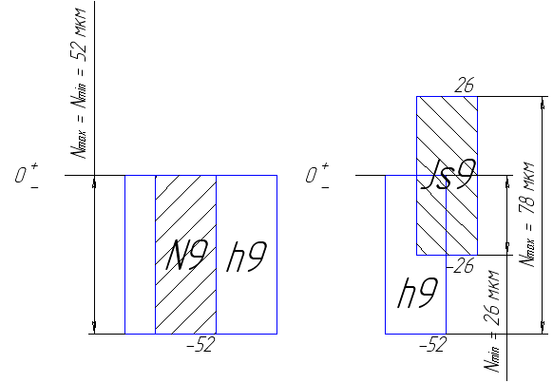

Поле допуска шпонки h9, поле допуска паза втулки Js9, поле допуска паза вала N9 характерны для нормального соединения с призматической шпонкой, назначение посадок – серийное и массовое производство (табл. 4.65, стр. 237, Мягков том 2).

рис.9.1

Принимаются основные размеры соединения с призматическими шпонками (по ГОСТ 23360-78):

Диаметр вала d = 80 мм

Номинальные размеры шпонок

Ширина шпонки b = 22 мм

Высота шпонки h = 14 мм

Фаска s = 0.7 мм

Длина шпонки l = 95 мм

Номинальные размеры паза

Глубина на валу t₁ = 9 мм

Глубина во втулке t₂ = 5.4 мм

Радиус закругления r = 0.5 мм

(табл. 4.64, стр. 236, Мягков том 2).

рис.9.2

рис.9.3

рис.9.4

Заключение

В ходе решения задач курсового проекта были подкреплены практическими расчетами теоретические знания по курсу метрологии: изучены основные виды посадок и область их использования; получены навыки составления и решения расчетных цепей различными методами. А также – разобраны и уяснены основные цели и задачи дисциплины – метрология.

Список используемой литературы:

1. Допуски и посадки. Справочник. В 2-х ч./В. Д. Мягков, М. А. Палей, А. Б. Романов, В. А. Брагинский. – 6-е изд. – Л.: Машиностроение, Ленингр. отд-ние, 1983.

2. Справочник конструктора-машиностроителя. В 3-х т./В. И. Анурьев – 7-е изд. – М.: Машиностроение, 1992.
