Полиспаст состоит из системы нескольких подвижных и неподвижных блоков, соединенных канатом. Полиспаст позволяет получить большой выигрыш в тяговом усилии благодаря уменьшению скорости подъема груза. Барабан грузоподъемного механизма имеет форму полого цилиндра, его поверхность для лучшей укладки и меньшего износа каната имеет винтовые канавки. Существуют специальные правила и схемы запаковки грузовых, стреловых, тележечных канатов, канатов для выдвижения башни, канатов, используемых при монтаже и демонтаже кранов. При запаковке канатов стараются, чтобы канат перегибался только в одном направлении. Пропитанные горячей смолой пеньковые канаты используют в качестве оттяжек при подъеме длинномерных или крупногабаритных грузов и в исключительных случаях - для изготовления грузозахватных приспособлений, предназначенных для небольших грузов.
Производительность труда машиниста крана во многом зависит от расположения его кабины, ее размеров, планировочного и конструктивного ее решения. Основное требование к кабине - обеспечение хорошего обзора в зоне действия крана, а также максимально удобное для машиниста расположение аппаратуры и оборудования. Кабины могут быть встроены внутри башни (кран МСК-5-20) или вынесены за башню (выносные кабины), подвешены к металлоконструкциям за верхнюю часть (кран БКСМ-5-5а), либо оперты своим основанием на площадку портала или поворотного оголовка (кран БК-180). На башенных кранах серии КБ установлена выносная унифицированная кабина. Передняя стенка ее полностью застеклена, три другие, имеющие окна, выполнены из двойной обшивки (наружной - металлической и внутренней - фанерной) с утеплительной прокладкой между ними. Лобовое и боковые окна кабины - открывающиеся. Мягкое кресло может перемещаться вдоль кабины по направляющим, при этом откидное сиденье поворачивается вокруг вертикальной и горизонтальной осей, может опускаться и подниматься. Все это позволяет машинисту во время работы выбирать наиболее удобные позы.
Внутри кабины расположена аппаратура управления механизмами крана - командоконтроллеры, ограничитель вылета и грузоподъемности, измерительный пульт анемометра, аварийный выключатель, щиток освещения, вентиляторы, огнетушитель и сигнальные лампы. Имеются специальные места для хранения аптечки, одежды, и инструмента, для электропечки и хранения кранового журнала. Все рабочие движения крана производят с помощью четырех механизмов: механизма передвижения, механизма поворота, грузовой лебедки, тележечной (при балочных стрелах) или стреловой (при подъемных стрелах) лебедки. Основными узлами каждого механизма являются электропривод, редуктор, муфты, тормоз, открытые зубчатые передачи, а также исполнительные органы - барабаны, ходовые колеса, ведущие шестерни. Редуктор нужен для передачи крутящего момента от двигателя к исполнительным органам - колесам, барабану, шестерням.
Муфты служат для соединения вращающихся валов; тормоза - для удержания механизмов в заданном положении и полной их остановки. Механизм передвижения в башенных кранах на рельсовом ходу обеспечивает перемещение крана по крановым путям. Для равномерного распределения нагрузки на колеса крана их объединяют в балансирные ходовые тележки. Кран, опирающийся только на 4 колеса, оборудован одним механизмом передвижения с приводом на два колеса. Ведущие ходовые тележки крана, имеющего 8 и более колес, оборудованы индивидуальным приводом. На раме ведущей ходовой тележки размещен двигатель, зубчатый редуктор, передающий вращение на ходовые колеса. На торцах рамы размещены противоугонные устройства, которые при их опускании могут прочно закрепить кран на рельсах. Когда кран находится в нерабочем состоянии, захваты препятствуют угону крана ветром. На одной из тележек закреплен конечный выключатель ограничителя пути перемещения крана. В конце кранового пути ставится выключающая линейка, при наезде на которую срабатывает конечный выключатель, останавливая движение крана.
Механизмы поворота для вращения поворотной части крана бывают с горизонтальным расположением двигателя (кран БКСМ-5-5а) и вертикальным (кран МСК-5-20). Лебедку выбирают в зависимости от параметров башенного крана, и, прежде всего, его грузоподъемности. Лебедки при всем их разнообразии имеют единую конструктивную схему и состоят из электродвигателя, редуктора, тормоза и барабана. Лебедки более совершенных конструкций обеспечивают несколько скоростей подъема и опускания груза, плавную его посадку. На некоторых башенных кранах большой грузоподъемности устанавливают две грузовые лебедки: для тяжелых грузов и для легких и средних. Стреловые лебедки предназначены для изменения угла наклона и вылета крюка и имеют ту же конструкцию, что и грузовые лебедки. Унифицированные лебедки на кранах серии КБ используются и как грузовые, и как стреловые. Они отличаются друг от друга размерами двигателя и барабана, на котором крепится стальной канат.
Тележечные лебедки служат для перемещения грузовой тележки по балочной стреле. Все механические части башенного крана имеют электрический привод. К оборудованию электропривода крана относятся асинхронные электродвигатели, аппараты управления электродвигателями, регулирования их скорости, управления грузами, электро- и механической защиты, различные приборы для переключений и контроля в силовых цепях и цепях управления. Кроме того, на башенных кранах установлено многочисленное вспомогательное оборудование: светильники, прожекторы, приборы для электрообогрева, звуковой сигнализации. Электрический ток подается к электрооборудованию крана по кабелю и приводам. Управляют электродвигателями крана (включают, регулируют скорости, останавливают, изменяют направление движения) с помощью силовых и магнитных контроллеров. Силовые контроллеры (непосредственного управления) через контактные устройства (контакторы), имеющие ручной привод, замыкая и размыкая силовые электрические цепи, управляют работой электродвигателя.
Контактор представляет собой аппарат с электромагнитным приводом для включения и отключения электрических цепей под нагрузкой. Магнитные контроллеры (дистанционного управления) осуществляют контроль за работой электродвигателя на расстоянии с помощью специальных переключающих цепи управления малогабаритных аппаратов - командоконтроллеров. Магнитные контроллеры, хотя и имеют более сложную схему по сравнению с силовыми, обладают рядом значительных преимуществ: обращение с ними проще и удобнее, не требует физических усилий, их можно устанавливать вне кабины в любом месте крана, они позволяют автоматизировать управление работой электродвигателей. С помощью имеющихся на любом башенном кране токовых и сетевых реле, разного рода сопротивлений, плавких предохранителей и автоматических выключателей осуществляется зашита электродвигателей, цепей управления и освещения крана от больших перегрузок, падения напряжения и токов короткого замыкания.
Линейный контактор позволяет мгновенно останавливать электродвигатели всех механизмов: только после его включения можно привести в действие электродвигатели башенного крана. На башенном кране установлены многочисленные приборы и устройства для обеспечения его безопасной работы: ограничители конечных положений стрелы, крюковой подвески, грузовой тележки, поворотной части относительно неповоротной, а также ограничители грузоподъемности, указатели вылета крюка, анемометры для измерения ветровых нагрузок, рельсовые захваты, световые указатели крайних положений рабочих органов крана. Эффективность работы башенного крана во многом зависит также и от состояния крановых путей.
2.3 Основные разновидности кранов
Как бы ни отличались по конструкции, техническим характеристикам башенные краны, все они представляют собой грузоподъемную машину со стрелой, закрепленной в верхней части вертикально расположенной башни. Башенные краны различают по способу установки на строительной площадке, типам ходового устройства, типам стрелы и конструкции башни. По способу установки на строительной площадке различают башенные краны, работающие около здания (стационарные, передвижные, приставные) и работающие на самом здании (самоподъемные, переставные).
По типу ходового устройства различают башенные краны на рельсовом, автомобильном и гусеничном ходу, пневмоколесные и шагающие. Особенно распространены на стройках самоходные башенные краны на рельсовом ходу. По типам стрел различают башенные краны с подъемной и балочной стрелами. У башенного крана с подъемной стрелой груз подвешивают к концу стрелы, наклоном или подъемом стрелы изменяют вылет крюка. У башенных кранов с балочной стрелой груз подвешивают к грузовой тележке, вылет крюка изменяют перемещением тележки по направляющим балкам стрелы крана.
По конструкциям башни различают башенные краны с поворотными и неповоротными башнями, с башнями постоянной длины и телескопическими башнями, со складывающимися и подращиваемыми башнями. Какими бы разными, непохожими друг на друга не, были башенные краны, какие бы различия не имели их конструкции, ходовые устройства, все они отвечают определенным техническим характеристикам, называемым; параметрами. К параметрам крана относят вылет крюка, грузоподъемность, грузовой момент, высоту подъема, скорость рабочих движений, мощность, конструктивный и общий вес крана. По параметрам подбирают тип башенного крана, с тем чтобы он полностью устраивал строителей, максимально отвечал конкретным условиям стройки. Чаще всего выбор падает на самоходные краны на рельсовом ходу БКСМ с неповоротной башней и КБ и МСК с поворотной башней.
В результате модернизации в последние годы на основе существующих кранов созданы новые типы башенных кранов для многоэтажного строительства, способные поднимать грузы на высоту свыше 100 м. Башня таких кранов имеет дополнительные секции, значительно повышена надежность их конструкции. Установленные на рельсовом ходу башенные краны удобны в эксплуатации, безопасны в работе, хотя устройство и перебазировка их с одной строительной площадки на другую - дело довольно трудоемкое. Башенные краны на гусеничном, пневмоколесном и автомобильном ходу не нуждаются в устройстве рельсовых путей, по сравнению с кранами на рельсах обладают гораздо большей мобильностью. Их можно быстро подготовить к эксплуатации и перебросить на другой объект.
Ученые и специалисты-инженеры, конструкторы постоянно ищут способы улучшения конструкции, технических параметров башенных кранов. Благодаря этому постоянно совершенствуется механика управления кранами, повышается их грузоподъемность и маневренность, убыстряются сроки их монтажа и демонтажа, а у кранов на автомобильном и пневмоколесном ходу повышается проходимость, транспортные скорости. На стройках значительно увеличилось число кранов для строительства многоэтажных и высотных зданий. В настоящее время повышению эффективности механизации, комплексной механизации строительных работ уделяется первостепенное внимание.
Успешно решается такая важная проблема, как комплексная механизация работ по монтажу строительных конструкций. Заключается она в том, чтобы полностью механизировать не только основные процессы, выполняемые башенным краном (разгрузку, складирование конструкций и материалов, подъем и установку их на место), но и все остальные процессы по монтажу конструкций: их доставку на стройплощадку, укрупнительную сборку, проверку геометрических размеров и качества конструкций, навеску и закрепление подмостей и ограждений, строповку деталей к крюку крана, выверку, расстроповку детали. Большое значение для будущего строек имеет не только число башенных кранов, но и улучшение их использования за счет лучшей организации механизированных работ, применения новых форм и методов управления парком кранов.
Для снижения затрат труда машинистов, улучшения использования кранов проводят различные мероприятия, способствующие повышению эксплуатационной надежности кранов и увеличению времени их работы до капитального ремонта, сокращению сроков перебазирования, монтажа-демонтажа, улучшению условий работы машиниста.
2.4 Основные параметры кранов

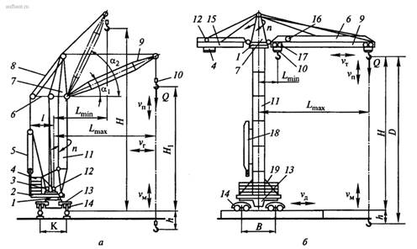

К основным параметрам кранов относятся (см. рис): вылет L - расстояние по горизонтали от оси вращения поворотной части крана до вертикальной оси крюковой подвески; грузоподъемность Q - наибольшая допустимая для соответствующего вылета масса груза, на подъем которого рассчитан кран; грузовой момент М - произведение грузоподъемности Q на соответствующий вылет L (часто используется в качестве главного обобщающего параметра крана); высота подъема Н и глубина опускания h - соответственно расстояние по вертикали от уровня стоянки крана (головки рельса для рельсовых кранов, нижней опоры самоподъемного крана, пути перемещения пневмоколесных и гусеничных кранов) до центра зева крюка, находящегося в верхнем или нижнем крайнем рабочем положении; диапазон подъема D - сумма высоты подъема H и глубины опускания h; колея К - расстояние между продольными осями, проходящими через середину опорных поверхностей ходового устройства крана, измеряемое по осям рельсов у рельсовых кранов и по продольным осям пневмоколес или гусениц у автомобильных, пневмоколесных и гусеничных кранов; база В - расстояние между вертикальными осями передних и задних колес (у пневмоколесных и автомобильных кранов), ведущими и ведомыми звездочками гусениц (у гусеничных кранов) или ходовых тележек, установленных на одном рельсе (у рельсовых кранов); задний габарит l - наибольший радиус поворотной части (поворотной платформы или противовесной консоли) со стороны, противоположной стреле; vп - скорость подъема и опускания груза, равного максимальной грузоподъемности крана (при установке на кране многоскоростных лебедок указываются все скорости и массы грузов, соответствующие каждой скорости подъема и опускания); скорость посадки груза vM - наименьшая скорость плавной посадки груза при его наводке и монтаже; частота вращения n поворотной части крана при максимальном вылете с грузом на крюке; скорость передвижения крана vд - рабочая скорость передвижения с грузом по горизонтальному пути; скорость передвижения грузовой тележки vт с наибольшим рабочим грузом по балочной стреле; скорость изменения вылета vг стрелы (у кранов с подъемной стрелой) от наибольшего до наименьшего; установленная мощность Ру (суммарная мощность одновременно включаемых механизмов крана); наименьший радиус закругления R оси внутреннего рельса на криволинейном участке подкранового пути; радиус поворота Rп - наименьший радиус окружности, описываемой внешним передним колесом автомобильных или пневмоколесных кранов при изменении направления движения; конструктивная масса тк - масса крана без балласта, противовеса и съемных устройств в не заправленном состоянии; общая (полная) масса крана тo в рабочем состоянии; нагрузка на колесо Fк - наибольшая вертикальная нагрузка на ходовое колесо при работе крана в наиболее неблагоприятном его положении; допустимая скорость ветра vв на высоте 10 м от земли для рабочего и нерабочего состояний, при которой кран сохраняет прочность и устойчивость в процессе эксплуатации.
