1. Описание работы и свойств гидравлической схемы

В гидравлическую схему включены гидромашины (насосы, гидродвигатели), приборы, гидроаппараты, гидролинии, которые обеспечивают работу двухпо-точной объемной гидропередачи. Количество рабочих органов – 2, машины циклического действия. По заданию рабочие органы работают в цикле по 5 с. не одновременно, рабочий цикл составляет 15 с. Приводы рабочих органов – реверсивные, нерегулируемые.

1.1 Работа гидравлической системы

При электрогидравлическом управлении используют сочетание малого управляющего распределителя (пилота) с электрическим управлением и большого (силового) управляемого распределителя с гидравлическим управлением.

При подаче напряжения на обмотку одного из электромагнитов пилота его золотник перемещается, пилот становится в рабочую позицию и соединяет напорную линию с одним из торцов силового распределителя. Это приводит к постановке последнего в рабочую позицию. Жидкость большим потоком пойдет (для Р02):

Б-Н3,4-КП5-Р4-КП6-КП7-Ц – КП6-КП7-Р4-Р6-АТ-Ф1…ФЗ-Б.

Для выключения РО4 нужно убрать электросигнал с торца управляемого электрораспределителя, который переключится в нейтральное положение. Давление на торце силового распределителя исчезнет, и он встанет в нейтральное положение.

При гидравлическом управление распределителем (Р1).Элементы Н1, КП1, Р1 и М образуют силовую гидропередачу, а элементы Н2, Ф2, КП4, АК, Р2 и РЗ – систему сервоуправления. Блоки: А1 – система питания сервоуправления; А2 – колонка сервоуправления; АЗ – вторичная защита гидромотора М.

От насоса Н2 жидкость через напорный фильтр тонкой очистки Ф2 подается в колонку А2, содержащую управляющие распределители следящего действия Р2 и РЗ с мускульным управлением. При переводе, например, распределителя Р2 в рабочую позицию управляющий поток жидкости идет по пути:

Б – Н2 – Ф2 – Р2 – Р1 (под левый торец золотника). Давлением этой жидкости золотник распределителя Р1 переместится вправо, распределитель Р1 будет переведен в рабочую позицию, при которой силовой поток жидкости идет по пути:

Б – Н1 – Р1 – М – Р1 – Р6 – АТ – Ф1 – Б.

Так происходит включение гидромотора М. Если убрать усилие с рукоятки распределителя Р2, то он под действием пружины встанет в другую крайнюю позицию и жидкость из-под торца распределителя Р1 пойдет через Р2 на слив.

Пружина распределителя Р1 поставит его золотник в среднее положение и распределитель – в нейтральную запирающую позицию. Это приведет к остановке гидромотора М.

1.2 Основные свойства схемы

В схему включены два вида защиты от перегрузок:

А) Первичная защита выполнена в виде предохранительных клапанов КП1 КП5 и стоит между напорной и сливной линиями сразу за насосом (для каждой напорной линии).

Первичная защита защищает от активных перегрузок и инерционных при разгоне.

Б) Вторичная защита А3 и А5 выполнена в виде сочетания предохранительных и обратных клапанов. Она установлена между рабочими линиями после распределителя.

Вторичная защита предохраняет от реактивных, инерционных при торможении и температурных перегрузок.

Очистка жидкости производится четырьмя фильтрами. При засорении фильтров повышается давление в сливной линии, а когда давление достигнет давления настройки предохранительных клапанов КП, последние откроются и жидкость пойдет, минуя фильтры, в бак.

Для охлаждения жидкости в схеме установлен теплообменный аппарат АТ. В начале работы и при низкой температуре для прогрева рабочей жидкости АТ выключается с помощью термостата ТС, тогда жидкость пойдет в бак, минуя АТ.

Температура жидкости контролируется термометром, датчик которого стоит в баке.

2. Предварительный расчет гидропередачи. Выбор комплектующих

Цели: выбрать дизель, насосы, рабочие жидкости для зимы и для лета, гидродвигатели, трубопроводы, распределители, предохранительные клапаны.

Условия: комплектующие выбраны на основе предварительного статического расчета, выполненного при установившихся движениях рабочих органов. Нагрузки и скорости определены заданием. Температура жидкости Т =50 С.

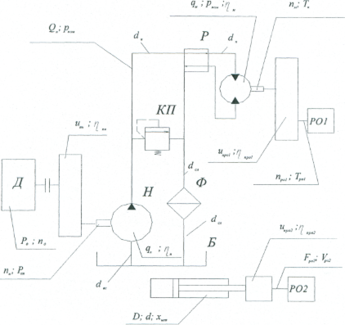

Рисунок 1 – Расчетная схема к предварительному расчету

2.1 Мощность на рабочих органах

Мощность, подводимая к рабочему органу вращательного действия Р , Вт:

(1)

где – момент сил, препятствующий вращению, Н м;

– угловая скорость РО1, рад/с.

Р = 25,6 10 1,56 = 33940 Вт=33,9 кВт

Мощность, подводимая к рабочему органу поступательного действия Р , Вт

, (2)

где – сила на рабочем органе, Н;

– линейная скорость движения РО2, м/с.

Вт = 99.76 кВт.

2.2 Выбор первичного двигателя и номинальных давлений

Дизель выбран по необходимой мощности на его валу, которая определена через максимальную мощность рабочих органов. Так как рабочие органы работают не одновременно, то дизель выбран по большей мощности, в нашем случае, по мощности РО2 поступательного действия.

Необходимая мощность дизеля, Вт

Р = Вт = 164,07кВт

По учебнику [2] выбран дизель ЯМЗ-238М;

Завод изготовитель: Ярославский моторный завод

Номинальная мощность: Р = 170 кВт;

Номинальная частота вращения вала n = 35 об/с.

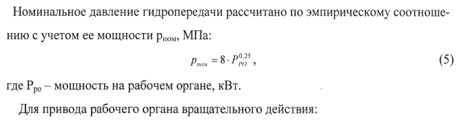

р = 8 = 19,3 МПа

Для привода рабочего органа поступательно действия:

р = 8 = 25,28 МПа

Номинальные давление для унификации для обеих передач назначены 20 Мпа.

Р = = 45.3 кВт

По учебнику принят аксиально-поршневой насос 310.112 [2].

Для рабочего органа поступательного действия РО2:

Р = =126,3 кВт.

По учебнику [2] выбраны 2 аксиально-поршневых насоса с наклонным диском РМНА 90/35.

Характеристики насосов представлены в таблице 1.

Так как номинальное давление принятого насоса больше номинального давления, принятого для гидропередач, то мощность на его валу уменьшаем пропорционально принятому давлению.

Р = = 78.94 КВт

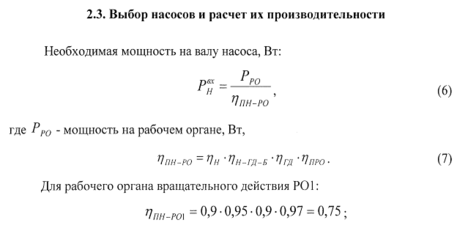

Необходимая частота вращения вала насоса из условия получения необходимой мощности на привод гидромотора, об/с:

(8)

где – КПД насоса гидромеханический ( = 0.95);

– номинальное давление гидропередачи, Па ( = 20 10 Па);

– рабочий обьем, м ( = 123 10 м ),

n = об/с

Необходимая частота вращения вала насоса на приводе гидроцилиндра по формуле (8):

n = =20,83 об/с.

Передаточные отношения привода насоса

(10)

U = = 1.82

U = = 1,68

Дизель с насосом соединен через передачу.

Производительность насоса для привода и гидромотора:

где – объемный КПД насоса ( = 0.95);

Q = м /с.

Производительность насоса для привода гидроцилиндра:

Q = = 3.6 10 м /с.

Таблица 1 – Технические характеристики насосов

Параметры	310.112	РМНА 90/35
Рабочий объем, см	112	90
Номинальное давление, МПа	20	32
Максимальное давление, МПа	35	40
Номинальная частота вращения вала, об/с	25	25
Максимальная частота вращения вала об/с	50	40
Номинальная мощность насоса на валу, кВт	56	74.5
КПД полный	0.91	0.90
КПД объемный	0.95	0.95
КПД гидромеханический	0.96	0.95

Таблица 2 – частота и производительность насосов

Параметры	РО1	РО2
Частота вращения n , об/с	19.2	20.83
Производительность м /с	2.04 10	3.6 10

2.4 Выбор гидромотора для привода РО1

Необходимая мощность на валу мотора, Вт:

Р = (12)

где – КПД передачи ( 0.97);

Р = =35.7 кВт.

По справочнику [1] выбран гидромотор радиально-поршневой МР-1800

Так как выбранный гидромотор имеет номинальное давление большее, чем в гидропередаче, поэтому его паспортную номинальную мощность уменьшаем пропорционально принятому давлению.

Р = =35.64.

Рабочий объем: q =1809 см ;

Давление максимальное: р = 25 МПа;

Давление номинальное: р = 21 МПа;

Характеристики
