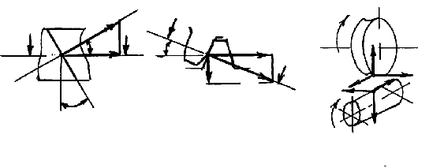

В плоскости зацепления b – b (рис. 5.4, а) на витки червяка и зубья колеса действует нормальная сила Fn.

Ее осевую составляющую Fnx1 раскладываем в осевой плоскости x – x (рис. 5.4, б) червяка на осевую Fa1 и радиальную Fr1 силы. Окружная сила Ft1 = = 2000T1 / dw1 направлена против вращения n1 червяка (рис. 5.4, в – на рис. z1 и z2 условно разнесены). По отношению к зубу колеса Ft1 = Fa2 является осевой силой. Окружная сила Ft2 = 2000T2 / d2 , где T2 = T1u ( – КПД передачи), направлена в сторону вращения n2 колеса. Для червяка Ft2 = Fa1 является осевой силой, радиальные силы Fr1 = Fr2 = Ft2tg (рис. 5.4, б). Нормальная сила (рис. 5.4, а, б) Fn = Ft2 / (coscosw), где w – угол подъема червяка со смещением.

3. Материалы червячных передач

Вследствие больших скоростей скольжения материалы червячных пар должны иметь антифрикционные свойства и в то же время достаточную прочность.

Червяки изготавливают из среднеуглеродистых сталей марок 45, 50, 40Х, 40ХН с поверхностной закалкой до твердости (45…54) HRC с последующим шлифованием. Хорошо зарекомендовали себя червяки из цементуемых сталей 18ХГТ, 20ХНМ с закалкой до твердости (56…63) HRC.

Материалы зубчатых венцов червячных колес разделены на три группы.

Группа I (наилучшая). Оловянные бронзы (Бр010Ф1, Бр010Н1Ф1, Бр06Ц6С3 и др.) применяют при скоростях скольжения vS = 5…25 м/с. Эти бронзы дефицитны и дороги.

Группа II. Безоловянные бронзы (БрА9Ж4, БрА9Ж3Л и др.) и латуни (Л58Мц2С2 и др.) применяют при vS до 3…5 м/с.

Группа III. Серые чугуны (СЧ15, СЧ18 и др.) применяют при vS ≤ 2…3 м/с.

Для выбора материала колеса предварительно определяют скорость vS скольжения, м/с:

vS = 4,510 – 4n1(T2)1/3.

В случае применения бронзы или латуни червячные колеса выполняют сборными: центр (ступица с диском) из чугуна или стали и на нем венец из бронзы или латуни.

4. Расчет на прочность

В червячных передачах наиболее опасно усталостное выкрашивание рабочих поверхностей зубьев колеса. Вследствие больших vS и неблагоприятных условий смазки возможно заедание контактирующих поверхностей, когда образуются участки микросварки с резким повышением коэффициента трения и вырывом частиц бронзы (латуни) – как бы «намазывание» их на червяк. Наросты на витках червяка резко повышают изнашивание зубьев колеса. После изнашивания может происходить излом зубьев червячных колес.

Расчет на сопротивление контактной усталости – основной вид расчета, определяющий размеры передачи; проводится с целью предотвращения усталостного выкрашивания и заедания зубьев.

Расчет выполняют по контактным напряжениям H для зубьев колеса, как выполненных из менее прочного материала, чем стальные витки червяка:

H = (5350q1 / z2){[(z2 + q1) / (awq1)]3T2KH}1/2 НР , (5.2)

где q1 = q + 2x – коэффициент диаметра червяка со смещением; KH = KHKHv – коэффициент нагрузки.

Для передач с нелинейчатыми червяками (ZT, ZK) число 5350 в формуле (5.2) следует заменить на 4340.

Формула проектировочного расчета червячных передач:

aw Ka(KHT2 / 2НР)1/3 , (5.3)

где Ka = 610 для линейчатых (ZA, ZN, ZI) и Ka = 530 – для нелинейчатых червяков.

Расчетное значение aw округляют до ближайшего большего по ГОСТ 2144-93. По этому стандарту в зависимости от u и aw уточняют модуль m (m = = 2aw / (q + z2)), q и находят коэффициент смещения x (по формуле (5.1)).

Расчет на изгиб является проверочным по формуле

F = 1540T2KFYF2cosw / [(q + 2x)z2m3] FР2, (5.4)

где KF = KFKFv – коэффициент нагрузки при расчете на изгиб; YF2 – коэффициент формы зуба колеса, его выбирают по таблице для червячных передач в зависимости от эквивалентного числа зубьев: zv2 = z2 / cos3w.

С целью предотвращения недопустимой концентрации нагрузки в зоне зацепления, что существенно ухудшает работу передачи, ограничивают величину прогиба f в среднем между опорами червяка сечении:

f = (Ft12 + Fr12)1/2l3 / (48EJф) [f],

где Ft1, Fr1 – соответственно окружная и радиальная силы на червяке; l – расстояние между опорами червяка (в предварительных расчетах можно принимать l = (1…0,9)d2); Е – модуль упругости стали; Jф – фиктивный момент инерции некоторого цилиндрического стержня, эквивалентного червяку по прогибу; [f] = (0,005…0,008)m – допускаемый прогиб, мм.

5. Тепловой расчет

Червячные передачи из-за высокого скольжения и низкого КПД работают с большим тепловыделением.

Нагрев масла выше допустимой температуры [t]М приводит к снижению его вязкости, потере защитных свойств, разрушению масляной пленки и возможности заедания в передаче.

Тепловой расчет червячной передачи производят на основе теплового баланса, т.е. равенства тепловыделения Qвыд и теплоотдачи Qотд. Из условия

Qвыд = Qотд определяют допустимую температуру tМ масла в корпусе при непрерывной работе и естественном охлаждении

tМ = t0 + 103(1 – )Р1 / [KTA(1 + )] [t]M,

где t0 – температура воздуха вне корпуса (обычно t0 = 20C); - КПД передачи; Р1 – мощность на червяке, кВт; А – площадь поверхности редуктора, м2. Поверхность днища не учитывают, так как она не обтекается свободно воздухом; – коэффициент, учитывающий отвод тепла от днища редуктора в основание; КТ – коэффициент теплоотдачи (тепловой поток в секунду с 1 м2 при перепаде температуры в 1С) зависит от материала корпуса и скорости циркуляции воздуха. Для чугунного корпуса при естественном охлаждении КТ = 12……18 Вт/(м2С).В зависимости от марки масла [t]M = 90…110С.

Если при расчете получится tМ > [t]M, то необходимо:

1. на корпусе предусмотреть охлаждающие ребра. В расчете дополнительно к площади А учитывают 50% поверхности ребер;
