Для прямозубых передач во всех формулах β = βb = 0; αt = αn = α;

Ft = 2000T / d; Fr = Fttgα; Fa = 0; Fn = Ft / cosα.

Недостатком косозубых передач является наличие осевых сил Fа, которые дополнительно нагружают опоры валов, усложняя их конструкцию.

X

Рис. 6

В косозубых передачах углы β ограничены в пределах 8…18°.

Указанный недостаток устранен в шевронной передаче, которая представляет собой сдвоенную косозубую с противоположным наклоном зубьев на полушевронах. Из рис. 6 видно, что осевые силы Fа /2 взаимоуравновешены.

5.2. Расчет на сопротивление контактной усталости

Косые зубья цилиндрических колес нарезают тем же инструментом, что и прямые, установленным относительно заготовки под углом β.

Расчет на прочность принято вести для прямозубой передачи. Для этого все зубчатые и червячные передачи приводятся к эквивалентным прямозубым цилиндрическим.

Эквивалентные параметры косозубого цилиндрического колеса (приведение рассматривалось в курсе "Теория машин и механизмов"): делительный диаметр dv = d / cos2β; эквивалентное число зубьев zv = z / cosβ, где z – действительное число зубьев косозубого колеса.

С увеличением β эквивалентные параметры возрастают, способствуя повышению прочности передачи. Вследствие того, что косой зуб входит в зацепление не сразу всей длиной, он лучше прирабатывается, а большее число пар зубьев в зацеплении снижает шум и динамические нагрузки. Чем больше угол β, тем выше плавность зацепления.

Контактная прочность (σН ≤ σНР) является основным критерием работоспособности большинства зубчатых передач.

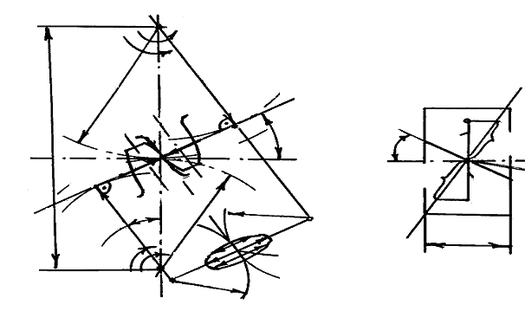

Расчет производят в полюсе W (рис. 7), где имеет место наибольшая нагрузка (зона однопарного зацепления) и начинается усталостное выкрашивание зубьев.

X

Контакт зубьев рассматривают как сжатие двух цилиндров в плоскостях n и b

Контакт зубьев рассматривают как сжатие двух цилиндров в плоскостях n с нормальными радиусами кривизны ρn1 и ρn2. Используют формулу Герца для первоначального контакта по линии:

σН = ZE(wHn / ρnv)1/2 ≤ σНP. (5)

Напряжения σН одинаковы для зубьев z1 и z2. Оценку сопротивления контактной усталости производят по расчетной величине допускаемого напряжения σНР.

В формуле (5): ZE = (1 / {π[(1 – ν12) / E1 + (1 – ν22) / E2]})1/2 –

– коэффициент механических свойств материалов z1 и z2: Е – модуль упругости; ν1, 2 – коэффициенты Пуассона. Для стали Е1 = Е2 = 2,1∙105 МПа, ν1 = ν2 = 0,3 и ZЕ =191,6 МПа1/2;

wHn = FnKH / lΣ – удельная нормальная расчетная нагрузка (на единицу длины lΣ контактных линий), Н/мм, где KH – коэффициент нагрузки; Fn – нормальная сила.

Вспомним, что lΣ = bwεα / cosβb, где εα – торцовый коэффициент перекрытия; Fn = Ft / (cosαtcosβb). Тогда получим wHn = FtKH / (bwεαcosα

1 / ρnv = 1 / ρn1 ± 1 / ρn2 – приведенная кривизна зубьев в нормальной плоскости, 1/мм.

Рис. 8

Знак плюс принимают при контакте двух выпуклых тел (рис. 8), минус – выпукло (ρ1)-вогнутых (ρ2) тел (например, внутреннее зацепление).

Нормальные радиусы кривизны (рис. 7, б)

ρn = ρt / cosβb, где из ΔONW (рис. 7, а) торцовый радиус ρt = dwsin αtw / 2.

Выразив 1 / ρnv через параметры передачи,

получим , где d1 – делительный диаметр шестерни z1.

Подставив wHn и 1 / ρnv в формулу (5) и обозначив Zε = – коэффициент, учитывающий суммарную длину контактных линий (для прямых зубьев Zε = );

ZH = – коэффициент, учитывающий форму сопряженных поверхностей зубьев в полюсе W, получим решение в форме ГОСТ 21354-87:

σН = ZEZεZH , (6)

где знак плюс – для внешнего зацепления; минус – для внутреннего.

Это формула для проверочного расчета активных поверхностей зубьев цилиндрических передач на сопротивление контактной усталости с целью предотвращения поверхностного выкрашивания.

В проектировочном расчете из условия контактной прочности определяют межосевое расстояние аw – основной габаритный размер передачи.

Для этого в формуле (6) принимают ZE = 191,6 МПа1/2, в среднем εα =

= 1,6 и Zε = 0,8 – косые и шевронные зубья (β ≠ 0), Zε = 0,9 – прямые зубья (β = 0); αt = αtw = αn = 20°, ZН = 2,5 – прямые зубья, ZН = 2,46 – косые (β = 10О) зубья. Вводят коэффициент рабочей ширины ψba зубчатого венца по межосевому расстоянию: ψba = bw / аw , заменяя bw = ψbaаw. Диаметр d1 = 2аw / (u ± 1). Окружная сила Ft = 2000T1 / d1. Тогда будем иметь

аw′ = Ка(и ± 1) , (7)

где Ка = ZEZεZH , при β ≠ 0 Ка = 410 МПа1/3, при β = 0 Ка = 450 МПа1/3.

В формуле (7) аw′, мм, Т1 , Н∙м, σНР , МПа.

Расчетное значение аw′ округляют до аw в ближайшую большую сторону:

– для стандартных передач по ГОСТ 2185-66 (по ряду чисел Ra20);

– для нестандартных передач возможно округление до числа, кратного пяти.

Формула (7) главная для проектировочного расчета закрытых цилиндрических передач с целью предотвращения усталостного выкрашивания поверхностей зубьев.

5.3 Расчет на сопротивление изгибной усталости

1. Прямозубая передача

Приняты следующие допущения:

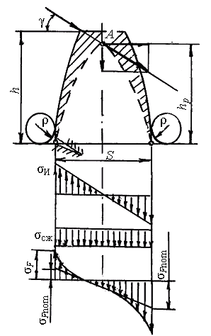

1. Нагрузка передается одной парой зубьев (lΣ = bw) и приложена к вершине зуба по линии зацепления N1N2 под углом γ (γ > αtw) (рис. 9).

2. Зуб рассматривается как вписанная в него консольная балка АВС параболического профиля, имеющая равное сопротивление изгибу в сечениях по высоте hp.

Удельная линейная расчетная нагрузка wFn = Fn / lΣ = FtKF / (bwcosα), где KF – коэффициент нагрузки при расчете на изгиб (KF = KАKFβKFvKFα). Нагрузка FtKF / bw = wFt – удельная окружная и wFn = wFt / cosα. Нагрузка wFn переносится в точку А и раскладывается на составляющие wFncosγ и wFnsinγ.

В заделке ВС балки возникают напряжения изгиба σи = wFncosγ∙hp / W и сжатия σсж = wFnsinγ / A, где W – момент сопротивления изгибу сечения ВС; А – площадь сечения ВС при его ширине, равной единице (bw = 1 мм так как нагрузка wFn единичная) и длине s; W = 1∙s2 / 6 и А = 1∙s.

Раскрывая последнюю формулу в точке В, будем иметь

σF = .

Исходя из геометрического подобия зубьев разных модулей, плечо hp и толщину s выражают через модуль m: hp = μm, s = λm, где μ и λ – коэффициенты, учитывающие форму зуба.

Тогда σF = .

Введя YFS = – коэффициент, учитывающий форму зуба и концентрацию напряжений, получим

σF = wFtYFS / m ≤ σFP. (8)Величины YFS приведены в литературе в виде графиков или таблиц.

Подставляя значение wFt в формулу (8), получим формулу для проверочного расчета прямых зубьев на сопротивление усталости при изгибе:

σF = FtKFYFS / (bwm) ≤ σFP. (9)

2. Косозубая передача

Специфика косозубой передачи определяет следующие дополнительные отличия:

1. Наклон контактных линий к основанию зуба учитывается коэффициентом: Yβ = 1 – εββ0 / 120 ≥ 0,7,

где εβ – коэффициент осевого перекрытия зубьев.

2. Лучшая прирабатываемость и большее перекрытие зубьев – Yε = 1 / εα.

3. Коэффициент YFS определяют в зависимости от эквивалентного числа зубьев zv = z / cos3β.

Расчетная формула (9) для косозубых передач примет вид:

σF = FtKFYFSYβYε / (bwm) ≤ σFP.(10)

Расчет на изгиб ведут по тому зубу, у которого меньше отношение σFР / YFS.

Если известно σF1, то σF2 = σF1YFS2 / YFS1.

3. Определение модуля передачи

Модуль m = P / π, где шаг Р = πd / z, введен для того. чтобы избавиться от иррационального числа π (m = d / z).

а) Закрытые передачи

Модуль определяют из условия равнопрочности зубьев по усталостному выкрашиванию и изгибу, т.е. через аw и bw:

m′ ≥ 103∙Т1(и ± 1)KFYFSYβYε / (аwbwσFР). (11)

Модуль m′ округляют по ГОСТ 9563-60 до ближайшего большего значения с предпочтением первого ряда. В силовых передачах mn ≥ 1,5 мм.

б) Открытые и высокотвердые (Н0 ≥ 56 HRC) передачи

Для этих передач изгибная прочность является основным критерием работоспособности. Их проектировочный расчет начинают с определения модуля из условий изгиба:

m′ ≥ Кm [T1KFβYFS1 / (ψbd z12σFP1)]1/3, (12)

где Кm = 12,6 – для прямозубых передач; Кm = 10 – для косозубых передач. Числом зубьев z1 и коэффициентом ψbd следует задаваться.

Модуль m′ округляют по ГОСТ 9563-60. Для силовых передач m ≥ 1,5 мм.
