В зависимости от источника нагрева напыление бывает газопламенным, электродуговым, плазменным и др.

Наибольшее применение в ремонтном деле находит плазменное напыление. Источником для расплавления наплавочных материалов служит высокотемпературная плазма.

В качестве напыляемых материалов применяются наплавочные проволоки сплошного сечения, порошковые проволоки или порошки.

Высокое качество напыленного слоя достигается применением аргона или азота для транспортировки порошка в зону плазмы и распыления расплавленного металла. Аргон обеспечивает защиту расплавленного металла от окисления. Для процесса плазменного напыления применяются специальные установки, включающие в себя источник постоянного тока (чаще выпрямитель), плазмотрон и шкаф управления.

Процесс плазменного напыления применяется для восстановления размеров шеек коленчатых валов и других деталей цилиндрической формы.

Достоинства плазменного напыления состоят в следующем: высокое качество покрытия, высокая производительность, возможность регулирования параметров процесса напыления.

К недостаткам необходимо отнести более высокую электроопасность из-за повышенного напряжения дежурной дуги, невысокий к.п.д. процесса.

Гальванические покрытия получают в результате переноса металла из электролита на деталь при пропускании через него постоянного тока. Катодом при этом служит деталь, анодом — металлическая пластина. Электролит представляет собой водный раствор солей металла, осаждаемого на деталь.

Технологический процесс нанесения покрытий состоит из трех периодов: подготовка деталей к нанесению покрытия, нанесение покрытия и обработка детали после покрытия.

При выполнении ремонтных работ восстановление размеров деталей гальваническим наращиванием проводится многими способами, из которых широко применяется осталивание, хромирование, никелирование, цинкование. Из химических способов применение находят оксидирование и фосфатирование.

Осталивание (железнение) представляет собой процесс нанесения железных покрытий на изношенные детали из хлористых электролитов. Электролит состоит из водного раствора хлористого железа 200—680 г/л и небольшого количества соляной кислоты 1—3 г/л. Железные покрытия имеют твердость, близкую к твердости стали.

К достоинствам гальванического наращивания стального покрытия относятся большая скорость нанесения покрытия 0,3 — 0,5 мм/ч, возможность получения слоев высотой 1—5 мм, отсутствие коробления деталей.

Весьма эффективно осталивание применяется при восстановлении посадочных мест под подшипники корпусных деталей: коробка скоростей, корпус двигателя и др.

Способ может быть применен для восстановления посадочных мест зубчатых колес, втулок и т. д.

Могут быть восстановлены шейки коленчатых валов.

Хромирование рабочих поверхностей деталей. В качестве электролита используется водный раствор хромового ангидрида 150— 400 г/л с содержанием 2—3 г/л серной кислоты.

Аноды выполняются из пластин свинца.

Режим хромирования определяется плотностью тока А/дм2 и температурой электролита. При температуре электролита 60—70°С и плотности тока больше 15 А/дм2 получают молочные хромовые покрытия, имеющие низкую твердость и высокую плотность. Такие слои хорошо работают при чисто коррозионном изнашивании. При низкой температуре электролита до 40° С и высокой плотности тока получают матовые хромовые покрытия высокой твердости с тончайшей сеткой трещин. Слои имеют высокую износостойкость. Нанесение твердых матовых хромовых покрытий применяется при ремонте цилиндров двигателей, плунжерных пар топливных насосов дизелей и других деталей. Покрытия компенсируют износ деталей и увеличивают их долговечность.

Для удержания смазки на поверхности цилиндра хромирование должно быть пористым, что обеспечивается специальной технологией.

Коленчатые валы, валы коробок передач и другие детали автомобиля хромируют в ваннах при средней плотности тока 45—60 А/дм2 и температуре электролита 55°С (блестящее хромирование).

К числу недостатков хромирования относятся низкая производительность процесса, невозможность восстановления сильно изношенных деталей, так как хромовые покрытия толщиной более 0,3—0,4 мм имеют низкую прочность сцепления с металлом детали, высокая стоимость покрытий.

Защита крепежных деталей — болтов, гаек, шайб и др. — осуществляется способом цинкования, который вьшолняется в специальных вращающихся барабанах в среде электролита. В состав электролита входят сернокислый натрий, сернокислый цинк, сернокислый аммоний, декстрин.

Оксидирование — процесс получения оксидных пленок толщиной более 0,06 мм с высокой твердостью и износостойкостью. Оксидирование защищает от коррозии.

В состав электролита входят водные растворы едкого натра, азотнокислого натрия.

Из числа химических способов защиты от атмосферной коррозии стальных деталей используется фосфатирование. Защитная пленка состоит из сложных солей фосфора, марганца, железа.

Проводят фосфатирование в водных растворах солей марганца, фосфора.

4.2 Выбор рациональных способов восстановления различных поверхностей деталей

Для восстановления шлицов возможно применение способов наплавки и постановки дополнительной ремонтной детали.

Из рассмотренных методов наплавки метод вибродуговай наплаки дает возможность получения высокой твердости наплавленного слоя при незначительном нагреве детали , в отличии от метода ручной дуговой наплавки . Поэтому для восстановления шлицев применяется метод вибродуговой наплавки.

Для восстановления крестовины используем метод плазменной наплавки, такой способ более производительнее(13 мин) по сравнению с СО2(17,3 мин).Припуск на механическую обработку уменьшается в 1,5-2 раза , Что позволяет экономить наплавочный металл , ресурс восстановления плазменной наплавкой крестовин соответствует ресурсу новых .

Для износа отверстий в вилке под подшипник выберем железнение.

5.Проектирование маршрутов и операций по восстановлению деталей.

5.1 Порядок вибродуговой наплавки

При разработке вибродуговой наплавки необходимо :

1.Подготовить деталь к наплавке

2.Выбрать тип и марку проволоки

3.выбрать толщину наплавляемого слоя

4.Выбрать положение электродной проволоки относительно наплавляемой детали

5.Выбрать величину сварочного тока

6.Выбрать величину расхода охлаждающей жидкости

7.Выбрать источник тока

8.выбрать головку для наплавки

Сталь из которой изготавливается деталь 35Х имеет удовлитварительную проваренность температура предварительного подогрева 100С .

При подогреве детали к наплавке необходимо тщательно очистить поверхность от смазки и других загрязнений .

Деталь очищается от масленой пленки и механических загрязнений . Поэтому возможна очистка методом погружения . Для этого применяется синтетически моющее средство МС-11 . Для достижения требуемой частоты поверхности концентрация раствора должна быть 20-30 г/л , температура раствора 80-100 С , а время очистки 2 минуты .

Электродная проволока выбирается в зависимости от требуемой твердости наплавленного слоя (твердость поверхности шлицев 50 HRC) , поэтому выбираемая проволока Нл-65Г по ГОСТ 10543-63. Она имеет твердость при наплавке в жидкости 36-52 HRC.

Для достижения наибольшей производительности и наивысшей стабильности процесса , наплавка производится проволокой диаметром 1,6-2,5 мм . Принимаем 2мм.

Толщина слоя , подлежащего наплавке , определяется величиной износа, так же учитывается припуск на механическую обработку наплавленного слоя. Т.о. толщина слоя принимается 0,5 мм.

Скорость подачи электродной проволоки для получения оптимальной величины сварочного тока и необходимого количества расплавляемого электродного металла скорость подачи равна 0,017 м/с .

Скорость наплавки для наилучшего формирования и необходимой толщины наплавляемого слоя равна 1,6 м/ч.

Положение электрода относительно детали определяется следующим параметрами : вылетом электрода ,углом подхода электрода к детали , углом наклона электрода к детали , углом подхода электрода к детали , частотой амплитудой вибрации.

Вылет электродной проволоки должен быть 8-12 мм , для предотвращения приваривания проволоки к мундштуку при малом вылете и плохой направляемости проволоки относительно детали при большем вылете.

Угол подхода электрода к детали , для наилучшего формирования наплавляемого слоя и его качества , этот угол должен быть примерно перпендикулярен касательной плоскости к наплавляемой поверхности .

Угол наклона электрода детали , для улучшения сцепления с основным металлом и валиком между собой оптимальная величина этого угла 70-80 С

Амплитуда вибрации электрода . При малой амплитуде повышается шероховатость и образуются наплывы , при увеличении амплитуды повышается интенсивность плавления и разбрызгивания электродной проволоки . Оптимальная амплитуда колебаний проволоки 1,8-2,0 мм .

Величина сварочного тока 10-0-110 а , т.к. напряжение сварки 18-19 В и скорость подачи 0,017 м/с

Частота колебаний проволоки влияет на величину холостого тока . Наименьшая величина холостого хода получается при частоте колебаний 50-100 Гц.

Расход охлаждающей жидкости влияет на величину деформации детали, на скорость охлаждения металла , на степень защиты металла от окисления и азотирования и на устойчивость процесса наплавки . Оптимальный расход составляет 0,7-0,2 л/мин . В качестве охлаждающей жидкости используется 4%-ый водный раствор кальцинированной соды .Жидкость подается на расстоянии 15 мм от места наплавки .

Источник тока . Для получения наилучшего результата вибродуговой наплавки используется источник тока обратной полярности постоянного тока, три съемных выпрямителя соединены последовательно .

Головка для вибродуговой наплавки должна обеспечить постоянство скорости подачи проволоки , стабильность процесса вибрации , сохранение постоянства настройки . Наплавка производится головкой с механической вибрацией ГМВК-1 .

5.2 Плазменная наплавка

Крестовины карданных шарниров и сателлитов дифференциала автомобилей и тракторов работают в тяжелых условиях абразивной среды и сравнительно быстро выходят из строя.

В зависимости от характера износа крестовины распределяются по следующим дефектам: крестовины, имеющие только размерный износ, - 30%; крестовины, имеющие размерный износ в сочетании со смятием шипов,- 52%; крестовины, имеющие размерный износ в сочетании со смятием и объемной деформацией (овальность, конусность), - 6%; крестовины, не подлежащие восстановлению,- 12%.

Размерный износ составляет 0,05-0,15 мм, глубина вмятин - 0,1-0,6 мм. Поскольку крестовины установлены в вилках шарниров карданного вала на игольчатых подшипниках, то вмятины на поверхности образуются от игольчатых роликов.

К крестовинам карданного вала, сдаваемым в ремонт, предъявляются следующие технические требования. Крестовины не принимаются в ремонт при наличии одного из следующих дефектов: трещин; выкрашивания; овальности и конусности свыше 1 мм; при износе шипов более 1,3 мм на диаметр. Для наплавки крестовин исследованы следующие твердые сплавы на основе железа: ПГ-С1, ПГ-УС25 с добавлением 6-8% Аl.

В качестве плазмообразующего газа можно использовать аргон, защитного газа - аргон, азот, углекислый газ. Для транспортирования порошка и защиты сварочной ванны с точки зрения технико-экономических соображений наиболее целесообразно применять технический азот. При использовании для защиты сварочной ванны углекислого газа качество наплавки ниже, чем при использовании азота: формирование валиков более грубое, деталь перегревается, и после наплавки каждого шипа необходимо охлаждение.

Плазменную наплавку крестовин выполняли на токарном станке плазмотроном конструкции ВСХИЗО, расположенным под углом 10-15° относительно вертикальной оси и смещенным с зенита на 4-6 мм по ходу наплавки.

Наплавку шипов различных крестовин диаметром 11-25 мм выполняли по винтовой линии при следующих режимах:

Сила тока, А 90-140

Напряжение, В 35-45

Скорость наплавки, см/с 1,6-1,7

Расход газа, л/мин:

плазмообразующего (аргона) 1,5-2

защитного (азота) 10-12

Расход порошка, г/мин 34-40

Плазменная наплавка крестовин на указанных режимах обеспечила толщину слоя 1,6-1,9 мм при глубине проплавления 0,4-0,6 мм. Твердость поверхности, наплавленной сплавом ПГ-УС25 + 8% Al HRC 52-56, а сплавом ПГ-С1+8% Аl HRC 46-52.

В настоящее время на ряде ремонтных предприятий крестовины восстанавливают вибродуговой наплавкой, наплавкой в среде СО2 с использованием наплавочных проволок Нп-65Г, Нп-30ХГСА (рис. ).

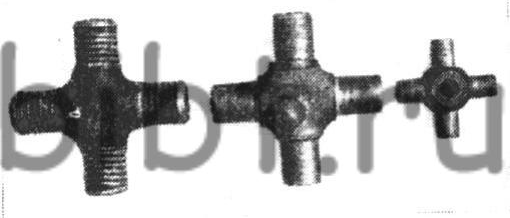

Рис. Крестовины после наплавки

В табл. приведены сравнительные данные технологического процесса восстановления крестовин автомобиля ЗИЛ-130 в в среде СО2 и плазменной наплавкой

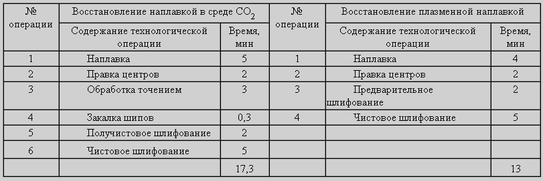

Таблица . Технология восстановления крестовин автомобиля ЗИЛ-130

Способ восстановления крестовин плазменной наплавкой более производительный (13 мин) по сравнению с наплавкой в СО2 (17,3 мин). Припуск на механическую обработку при плазменной наплавке уменьшается в 1,5-2 раза, что позволяет экономить наплавочный металл. Ресурс восстановленных плазменной наплавкой крестовин соответствует ресурсу новых.

5.3 Процесс гальванического наращивания (железнение)

Технологический процесс нанесения гальванического покрытия предусматривает выполнение операций :

1.Подготовка и нанесение покрытия

2.Нанесение покрытия

Характеристики
