Измерительные средства — это технические устройства, используемые при измерениях и имеющие нормированные метрологические свойства (например, различные измерительные приборы, калибры, лекальные линейки, плиты и т.д.).
Для контроля данной детали абсолютным методом применяются следующие средства контроля.
Для измерения наружных и внутренних размеров используются штангенциркули ШЦ1-125-0,05 ГОСТ 166-80, ШЦ-2-300-0,05 ГОСТ 166-80, ШЦ-3-400-0,05 ГОСТ 166-80.
Для контроля толщин детали применяют индикаторный стенкомер С-ЮБ-0,1 ГОСТ 11358-89 с пределом измерения 10 мм.
Также к абсолютному методу относится измерение углов угломером 1-2 ГОСТ 5378-88 с пределом измерения 180°.
Раздел 3
Конструкторская часть.
3.1. Описание работы спроектированного приспособления и обоснование выбранной конструкции
Технологическая оснастка имеет большое значение в производственном процессе. Она обеспечивает заданную точность и качество изготавливаемых деталей, позволяет повысить производительность и эффективность труда.
Приспособлением называют дополнительные устройства для базирования и закрепления обрабатываемой детали.
Проектируемое приспособление является специальным фрезерным приспособлением с гидравлическим приводом и предназначено для пяти координатной обработки детали “Балка нижняя внутренняя шпангоута 42” на станке DMU125P.
Ложемент имеет 2 базовых отверстия, в которые запрессовываются базовые пальцы: цилиндрический Ф18Н9 и, для компенсации погрешности, ромбический Ф12Н9. Установку детали по технологической базе, предварительно обработанной на универсальном станке, производят на эти установочные пальцы.
При обработке деталь закрепляется за счет гидроцилиндров толкающего типа. В толкающем гидроцилиндре в нижнюю полость через шланг высокого давления подается масло, шток с пальцем смещается вверх, один конец прихвата смещается также вверх, а с другого края прихват при помощи шпильки с шайбой сферической прижимает деталь к ложементу.
Для ориентации приспособления на столе станка в плите запрессованы два пальца: один диаметром 50f9 входит в центральную втулку стола, второй диаметром 18f9-в центральный паз стола.
Данное приспособление предназначено для программной обработки наружного и внутреннего контура, карманов и ребер детали.
Также приспособление имеет 4 рым-болта для транспортирования.
Данное приспособление, благодаря быстродействующим зажимам позволяет снизить время на установление и снятие детали.
3.2. Расчет приспособления на усилие зажима, расчет погрешности базирования
При закреплении детали в приспособлении, на стыках между деталью и прихватами возникают силы трения, которые препятствуют смещению детали от силы резания Рz. Обработка происходит на программном станке и при обходе контура фрезой положение силы Рz будет меняться.
В этом случае уравнение баланса примет вид
где Рz-основная сила резания, 2378 Н
-осевая сила, отрывающая деталь от ложемента за счет винтовой канавки концевой фрезы
=
-угол подъема винтовой канавки фрезы; =
=0,28∙2378∙0,37=246,3Н
f-коэффициент трения на стыке, f=0,15
Из уравнения определяется сила зажима
где
- коэффициент запаса, учитывает степень затупления, колебание припуска при обработке за счет износа штампа, твердость и вязкость материала детали;
=2,5
Определение размеров элементов зажима заготовки.
Ø
резьбы шпильки прихвата, исходя из прочности материала шпильки (сталь 45) и при одинаковой длине плеч прихвата Ø резьбы шпильки определяется
dшп = Ø шпильки [см]
W – сила зажима [кг]2012,45 кг
[σ] – допускаемое напряжение на растяжение.
для стали 45 – 1700 кг/см2, а
для стали 30ХГСА – 3000 кг/см2
Принимаются шпильки с резьбой М22.

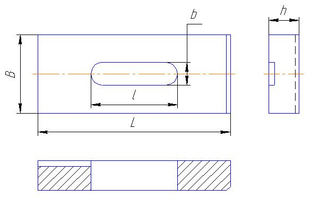

Определяются размеры прихватов.
Ш
ирина прихвата В принимается (3 … 3,5) Ø шпильки (dшп)
B = 3,5 * dшп = 3 * 22 = 66мм
Высота h (1,1 … 1,3)* dшп
h = 1,3 * dшп = 1,3 * 22 = 28,6мм
Длина L (6 … 10)* dшп
L = 10 * dшп = 8 * 22 = 176мм
l = dшп + к + 5 = 22 + 30 + 5 =57 мм
Выбор гидроцилиндров
Гидроцилиндры по сравнению с пневмоцилиндрами имеют следующие преимущества:
- развивают большую силу зажима при минимальных диаметральных размерах;
- высокая стабильность силы зажима, что дает возможность исключить погрешность закрепления;
- высокое быстродействие.
Для данной схемы зажима принимаются толкающие цилиндры двухстороннего действия.
W – сила зажима – 2012,45 кг
P – рабочее давление – 100 кг/см2
η – к.п.д. = 0,85
По ГОСТ 19899-74 стандартные значения цилиндра 40; 50; 63; 80, работающих при давлении 100 кг/см2 принимаем Ø цилиндр равный 63 мм.
М20 - Ø резьба для крепления. Толщина стенки цилиндра составляет 8,5 мм. Ø 32 – это Ø головки винта, который ввертывается в шток. Высота цилиндра равна 70 мм. Длина хода штока составляет 15 мм.
Расчет на прочность «слабых» звеньев в конструкции приспособлений.
Слабым звеном конструкции приспособления является прихват, который работает на изгиб. Напряжение изгиба при одинаковой длине плеч прихвата определяется по формуле
W – сила зажима – 2012,45 кг
l – длина плеча
L – длина прихвата = 176 мм
D - Ø головки винта, который вворачивается в шток цилиндра – 32 мм
B – толщина полки детали, на которую накладывается прихват = 3 мм
(3… 5) – отступ головки винта штока от торца прихвата (4)
W’ – момент сопротивления сечения прихвата.
B – ширина прихвата – 66 мм
b – ширина паза – 22 мм
h – толщина прихвата – 28,6 мм
Тогда
, что меньше [σи] = 3000 кг/см2.
Расчет удовлетворяет прочности прихвата из стали 30ХГСА.
Расчет погрешности базирования
мм (7.6)
где -минимальные радиальный зазор между пальцем и отверстием детали
-0,016мм
Т1-допуск на изготовления пальца Ф12f7=0,018мм
T2-допуск на изготовление отверстия Ф12Н9=0,043мм
l1-максимальное удаление от базового пальца до крайней точки обработки
l1=79мм
l-расстояние между базовыми пальцами
l=429,5мм
мм
Список литературы.
1. Данилевский В.В. Технология машиностроения. – М.: Высшая школа, 1984 г.
2. Справочник металлиста./Под ред. Малова А.Н. Т.1 – 5. – М.: МАШГИЗ, 1960 г.
3. Добрыднев И.С.Курсовое проектирование по предмету «Технология машиностроения». – М.: Машиносторение, 1985 г.
4. Справочник технолога-машиносторителя./Под ред. Касиловой А.Г. и Мещерякова Р.К. Т.1,2. – М.: Машиностроение, 1986 г.
5. Обработка металлов резанием: Справочник технолога./Под ред. Панова А.А.
