За счет второго слагаемого угол отличен от , а в таких условиях электромагнитные волны излучаются, даже если зазор между лентами мал по сравнению с длиной волны.

Интенсивно излучает только та часть спирали, в которой токи смеж­ных элементов обеих лент совпадают по фазе:

Подставляя , находим, что средний диаметр первого «резонанс­ного» кольца , а периметр этого кольца .Сред­ний диаметр и периметр второго (k=2), третьего (k=3) и т. д. «ре­зонансных» колец соответственно в три, пять, ... раз больше. Так как излучение радиоволн спиралью вызывает большое затухание тока от ее начала к концу, то интенсивно излучает только первое резонансное кольцо, а остальная, внешняя часть спирали как бы «отсекается» {явление отсечки излучающих токов}.

3.4. Активная часть спирали представляет наибольший интерес и по другой причине. Затухание тока, вызванное излучением, настолько велико, что отражение от конца спирали практически отсутствует, т. е. ток в спирали распределяется по закону бегущих волн. К тому же пе­риметр первого резонансного кольца равен длине волны . В таких условиях, как показано в п. 1, происходит осевое излучение с вращаю­щейся поляризацией, которое в данном случае наиболее желательно.

Диаметр спирали должен быть достаточно велик, чтобы на макси­мальной волне диапазона сохранилось первое «резонансное» кольцо ( ),а с уменьшением длины волны это кольцо долж­но сжиматься до тех пор ( ) , пока оно еще может полностью разме­ститься вокруг узла питания. Тогда в пределах отноше­ние среднего периметра первого «резонансного» кольца к длине волны остается постоянным и тем самым выполняется основное условие сохранения направленных свойств антенны в широком диапазоне волн Правда, направленность арифметической спирали невелика ( 60 ... 80°), поскольку в излучении волн участвует, по существу, только та часть спирали, которая имеет средний пери­метр, равный .

Второе условие получения диапазонной антенны—постоянство входного сопротивления — достигается здесь тем, что спираль ра­ботает в режиме бегущей волны тока. Это сопротивление активное (100—200 Ом). При питании от коаксиального фидера ( Ом) согласование производят ступенчатым или плавным трансформатором.

3.5. Спираль излучает по обе стороны своей оси. Чтобы сделать ан­тенну однонаправленной, ленточную спираль помещают на диэлектри­ческой пластине толщиной , другую сторону которой металлизи­руют. Если же спираль щелевая, то ее вырезают на стенке металличе­ского короба; тогда противоположная стенка короба играет роль отра­жающего экрана, а сам короб является резонатором. Чтобы уменьшить его глубину, короб заполняют диэлектриком.

Одна из типовых спиралей имеет диаметр 76 мм, выполнена на пла­стине из эпоксидного диэлектрика, снабжена резонатором глубиной 26 мм, работает в диапазоне волн 7.5 ... 15 см при , ширине диаграммы направлен­ности 2 ' = 60... 80° и коэффициенте эллиптично­сти в направлении макси­мума главного лепестка менее 3 дБ, т. е. практиче­ски поляризацию можно считать круговой. Плоские спиральные антенны удоб­но изготовлять печатным способом на тонких листах диэлектрика с малыми потерями на высоких частотах.

4. Равноугольная (логарифмическая) спиральная антенна.

4.1. Широкодиапазонность антенн такого вида основана на том, что если отношение линейных размеров излучателя к длине волны оста­ется постоянным и излучающая структура полностью определяется ее полярными углами, то направленность антенны оказывается абсолютно независимой от частоты.

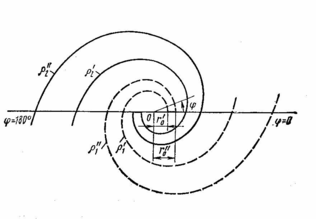

Рис.5. Логарифмическая спираль

Равноугольная спираль (рис. 5) строится в полярных координа­тах по уравнению

где — радиус-вектор в начале спирали ( ); а — коэффициент,

определяющий степень увеличения радиус-вектора с увеличением полярного угла .

Двухзаходная спираль образуется двумя проводниками или щеля­ми, но в отличие от архимедовой спиральной антенны толщина их не­постоянна и возрастает с увеличением угла . Пусть начальный радиус-вектор на внутренней границе 1-го проводника равен и на внешней . Тогда уравнениями граничных спиралей являются

(8)

. (9)

4.2. Для оценки диапазонности логарифмической спирали исследуем зависимость отношения от угла . Числитель дроби ,а так как ,

то зна­менатель дроби и искомое отношение ,(10)

где . Следовательно, изменение длины волны вызывает только смещение активной области спирали на некоторый угол , а отношение и направленное действие антенны от этого не меняются. Если бы спираль была бесконечной, то диапазонность антенны была безграничной, но реальная антенна имеет конечную
длину и эффективно работает в ограниченном, хотя и очень широком диапазоне волн ,причем определяется максимальной длиной спирали, а — минимальны­ми размерами узла питания.

4 .3. Логарифмическая спираль работает в режиме бегущих волн (вследствие излучения ток затухает к концу спирали), и ее входное сопротивление Ом.

Рис.6. Щелевая плоская логарифмическая спиральная

антенна

Типовая щелевая логарифмическая спираль (рис. 6) имеет мак­симальную длину ветви 42,3 см, начальный радиус 0,51 см и коэффи­циент = 0,303. Антенна излучает волны с вращающейся поляриза­цией в диапазоне см и не превышает двух при пита­нии спирали от 50-Ом коаксиального кабеля. Параметры антенны на­ходятся в допустимых пределах даже при двадцатикратном изменении длины волны.

5.Пример расчета спиральной цилиндрической антенны.

Для построения диаграммы направленности антенны, пользуясь экспериментальными данными исследования спиральных антенн [1.Рис.1.3.XXV.], вычисляю по формулам (4) – (7) функцию направленности антенны.

Учитывая:

подставим все значения в формулу (4):

.

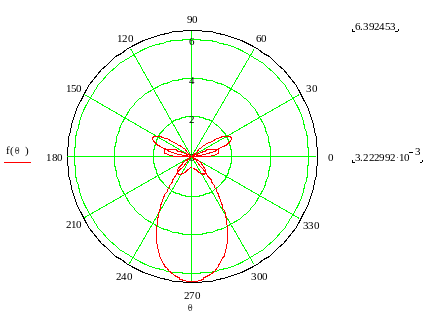

И спользуя приложение ”MathCAD 7 professional” получил следующий вид диаграммы направленности антенны:

.

По формуле 5 рассчитываю ширину диаграммы направленности:

21.586.

Коэффициент направленного действия :

70.768.

Входное сопротивление:

Итак, цилиндрические и конические спиральные антенны широкополосные с осевым излучением волн круговой поляризации. Направленность цилиндрических спиралей средняя, а конических — ниже средней (не вся спираль участвует в излучении на данной часто­те), но последние обладают большей диапазонностью. Применяются и те и другие как самостоятельные антенны в диапазонах дециметровых и метровых волн, а также как облучатели антенн сантиметровых волн.

Список использованной литературы.

1.Айзенберг Г.З. Антенны ультракоротких волн . «Связьиздат»,М.1957.700 с

2.Лавров А.С.,Резников Г.Б. Антенно-фидерные устройства. «Сов.радио»,М.,1974,368 с.

3.Белоцерковский Г.Б. Основы радиотехники и антенны.В 2-х ч.

Ч. 2.Антенны-М.:Радио и связь,1983-296с.
