При засверловке контрольных отверстий следует пользоваться сверлом диаметром 2,5 - 5 мм, заправленным под острым углом, чтобы предотвратить большие утечки продукта.

Отверстия при контрольных засверловках следует располагать в местах поворотов, сужений, врезок, застойных зонах, а также в тройниках, дренажных отводах, перед запорной арматурой и после нее и т.п. местах.

Отверстия контрольных засверловок на отводах и полу отводах следует располагать преимущественно по наружному радиусу сгиба из расчета одно отверстие на 0,2 м длины, но не менее одного отверстия на отвод или секцию сварного отвода.

Глубина контрольных засверловок устанавливается равной расчетной толщине трубопровода плюс П х С (где П - половина периода между очередными ревизиями, год, С - фактическая скорость коррозии трубопровода, мм/год).

Места расположения контрольных засверловок на трубопроводе следует четко обозначить и зафиксировать в документации.

Пропуск контрольного отверстия на трубопроводе свидетельствует о приближении толщины стенки к отбраковочному размеру, поэтому такой трубопровод следует подвергнуть внеочередной ревизии.

Периодические испытания трубопроводов на прочность и плотность проводят, как правило, во время проведения ревизии трубопровода.

Сроки проведения испытания для трубопроводов с давлением до 10 МПа (100 кгс/см2) принимается равным удвоенной периодичности проведения ревизии, принятой согласно требованиям п. 9.3.3 для данного трубопровода, но не реже одного раза в 8 лет.

Сроки проведения испытания для трубопроводов с давлением свыше 10 МПа (100 кгс/см2) должны быть не реже: для трубопроводов с температурой до 200 град. С - один раз в 8 лет;

для трубопроводов с температурой свыше 200 град. С - один раз в 4 года.

Испытательное давление и порядок проведения испытания должны соответствовать требованиям раздела 8 настоящих Правил.

При проведении испытания на прочность и плотность допускается применение акустико-эмиссионного контроля.

Результаты периодических испытаний трубопроводов оформляются в установленном порядке.

Трубы, детали трубопроводов, арматура, в том числе литая (корпуса задвижек, вентили, клапаны и т.п.), подлежат отбраковке:

• если в результате ревизии окажется, что из-за воздействия среды толщина стенки стала ниже проектной и достигла величины, определяемой расчетом на прочность без учета прибавки на коррозию (от браковочный размер);

• От браковочные толщины стенок элементов трубопровода следует указывать в проектной документации.

Трубы и детали трубопроводов отбраковываются, если:

• при ревизии на поверхности были обнаружены трещины, отслоения, деформации (гофры, вмятины, вздутия и т.п.);

• в результате воздействия среды за время работы до очередной ревизии толщина стенки выйдет за пределы от браковочных размеров, определяемых расчетом на прочность;

• изменились механические свойства металла;

• при контроле сварных швов обнаружены дефекты, не подлежащие исправлению;

• размеры резьбовых соединений вышли из поля допусков или на резьбе имеются срывы витков, трещины, коррозионный износ;

• трубопровод не выдержал гидравлического или пневматического испытаний;

• уплотнительные элементы арматуры износились так, что не обеспечивают безопасное ведение технологического процесса.

Фланцы отбраковываются при: неудовлетворительном состоянии привалочных поверхностей;

• наличии трещин, раковин и других дефектов;

• деформации;

• уменьшении толщины стенки воротника фланца до от браковочных размеров трубы;

• срыве, смятии и износе резьбы в резьбовых фланцах высокого давления, а также при наличии люфта в резьбе, превышающего допустимые пределы. Линзы и прокладки овального сечения отбраковываются при наличии трещин, забоин, сколов, смятии уплотнительных поверхностей, деформации.

Крепежные детали отбраковываются:

• при появлении трещин, срыва или коррозионного износа резьбы;

• в случаях изгиба болтов и шпилек;

• при остаточной деформации, приводящей к изменению профиля резьбы;

• в случае износа боковых граней головок болтов и гаек;

• в случае снижения механических свойств металла ниже допустимого уровня.

Сильфонные и линзовые компенсаторы отбраковываются в следующих случаях:

• толщина стенки сильфона или линзы достигла расчетной величины,

указанной в паспорте компенсатора;

• толщина стенки сильфона достигла 0,5 мм, а расчетная толщина стенки сильфона имеет более низкие значения;

• при наработке компенсаторами допустимого числа циклов с учетом условий эксплуатации на пожароопасных и токсичных средах.

Нормы отбраковки следует указывать в ремонтной документации с учетом условий конкретного объекта.

3 Техническое обслуживание и ремонт оборудования

3.1 Техническое обслуживание оборудования

Техническое состояние технологических трубопроводов газоперекачивающих компрессорных станций (КС) с увеличением сроков их эксплуатации, требует разработки системы специальных мероприятий по обеспечению заданного уровня надежности, так как эксплуатация за пределами расчетного ресурса сопровождается повышением вероятности аварий, в том числе и с тяжелыми экологическими последствиями. В настоящее время, внедрение инновационных средств технической диагностики позволило заменить традиционную систему эксплуатации с регламентным ремонтно-техническим обслуживанием - на эксплуатацию по техническому состоянию, т.е. к обслуживанию в зависимости от степени риска, от реального состояния и фактических характеристик объектов. Для выполнения существующих повышенных требований к экологической и технической безопасности – требуется развитие и внедрение единой системы экспертно-диагностического обслуживания (ЭДО) трубопроводов, являющейся важным инструментом реализации стратегии эффективного управления основных фондов.

Цель функционирования системы ЭДО - обеспечение надежности объектов на заданном уровне, при оптимальном вложении финансовых средств на их эксплуатацию (рис.1).

Задачи системы ЭДО приведены в табл.1.

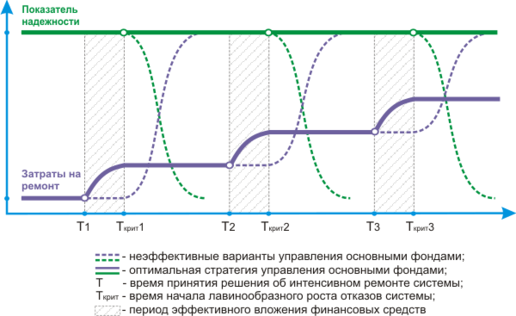

Рис.1. Стратегия управления основными фондами

Таблица 1. Задачи экспертно-диагностического обслуживания трубопроводов.

СТРУКТУРА ЭКСПЕРТНО-ДИАГНОСТИЧЕСКОГО ОБСЛУЖИВАНИЯ

Принципиальным положением в ЭДО является концепция технического обслуживания и ремонта оборудования и трубопроводов по фактическому состоянию на основе диагностики. Это позволит обеспечить возможность обоснованного планирования технического обслуживания и ремонтов по объемам и срокам, что приведет к снижению эксплуатационных затрат за счет уменьшения обслуживаний и числа отказов.

Основные элементы экспертно-диагностического обслуживания (Рис.2 – Структура ЭДО трубопроводов):

• Контроль технического состояния – оценка технического состояния технологических трубопроводов и оборудования и сопоставление фактических параметров с проектными параметрами;

• Техническое обслуживание – работы по поддержанию работоспособного и исправного состояния технологических трубопроводов и оборудования в процессе эксплуатации;

• Ремонт – комплекс операций по восстановлению исправного и работоспособного состояния технологических трубопроводов и оборудования;

• Замена оборудования – работы связанные с выводом из эксплуатации, демонтажем, ликвидацией оборудования и заменой его на новое оборудование.

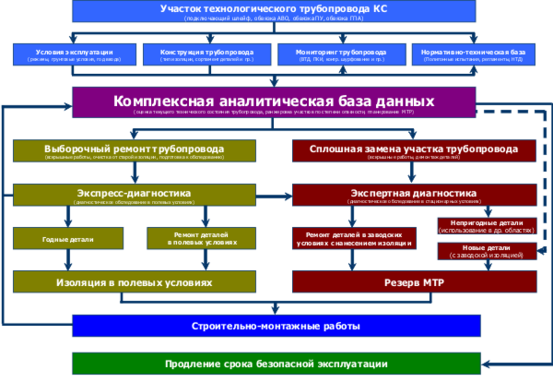

Рис.2 – Структура ЭДО технологических трубопроводов КС.

3.2 Подготовка к ремонту оборудования

Образование взрывоопасной смеси хлора с водородом, приводящей к взрывам и разрушениям сосудов и трубопроводов, содержащих жидкий и газообразный хлор;

Большое значение для безопасной эксплуатации производства имеет правильная организация ремонта и тщательная подготовка аппаратов и трубопроводов к ремонтным работам. Отложения полимеров ацетиленовых углеводородов и ацетилен, сортируемый продуктами коррозии, с трудом и очень медленно удаляются при продувках. Известны случаи взрыва ацетилена при сварочных работах даже в тщательно продутых трубопроводах. Подготовка к ремонту аппаратов и трубопроводов, содержащих ацетилен, должна состоять в продувке их азотом для удаления основного количества С2Н2. длительной пропарке и повторной продувке азотом. Во избежание возможности полимеризации (при высоких температурах) высших ацетиленовых углеводородов, содержащихся в газе, рекомендуется до продувки паром продуть аппаратуру и коммуникации азотом до отсутствия горючих компонентов в продувочном газе.

-с разборкой аппаратуры, оборудования и трубопроводов, содержащих горючие и легковоспламеняющиеся вещества;

-с разборкой аппаратуры, оборудования и трубопроводов, содержащих горючие и легковоспламеняющиеся вещества;

Надежность работы предохранительного клапана обеспечиваете правильным расчетом его пропускной способности, точной регулировкой пружины и затвора и контролем за исправностью действия. Пропускная способность клапана (в кг/ч) рассчитывается по формуле, приведенной в «Правилах по сосуд г м», регулировка пружины на установочное давление и затора на герметичность проводится на специальном стенде, кон"роль осуществляется посредством устройства для принудительного пробного открытия клапана (подрыва) в процессе его эксплуатации. Для сосудов, аппаратов, трубопроводов, содержащих некоторые ядовитые, горючие и взрывоопасные среды, допускается установка предохранительных клапанов без устройств для подрыва, при условии, что клапаны будут подвергаться ревизии в сроки, определенные «Правилами по сосудам».

В воздушных компрессорах возможно образование взрывоопасных смесей даже при небольших количествах горючих газов, уступающих с забираемым воздухом. Поэтому воздух забирают из зоны, не содержащей примесей горючих газов и пыли, а высоте не менее 2—3 м от уровня земли и очищают в фильтрах различной конструкции (например, состоящих из пластин, пропитанных висциновым маслом или из специальных волокон). Во избежание попадания в трубопроводы сжатого BosAvxa взрывоопасных или токсичных веществ правилами запрещается устройство постоянных врезок от трубопроводов, содержащих такие вещества. Система снабжения сжатым воздухом должна обладать повышенной надежностью, поскольку прекращение его подачи для КИП и автоматики делает технологические установки неуправляемыми. Чтобы предотвратить серьезные аварии предусматривается 100%-ное резервирование компрессоров, подающих воздух для систем КИП и автоматика.
