Непосредственно на исследуемой площади в северо-восточной части Сарпинского прогиба в отложениях комплекса открыто Верблюжье нефтяное месторождение.

Газоносность меловых отложений установлена также на Халганском куполе, где в альбских песчаниах открыты две небольшие газовые залежи.

Породы-коллекторы юрско-мелового нефтегазоносного комплекса представлены в основном песчаниками и алевролитами. Открытая пористость пород достигает 30-35%, проницаемость-до 1,3 мкм². Покрышками для залежей являются хорошо выдержанные по площади глинистые толщи верхней части байосского яруса средней юры и верхней части альбского яруса нижнего мела.

Верхнемеловые отложения сложены, в основном, карбонатными породами, отличаются малой проницаемостью этих отложений.

В толще кайнозойского возраста также установлены отдельные признаки нефтегазоносности. Так, нефтепроявления в виде притоков пластовой воды с плёнками нефти и нефтенасыщенности кернового материала из палеогеновых отложений зафиксированы на Чапаевском соляном куполе. Ряд газопроявлений получен при бурении и испытании отложений неогенового возраста: на Полевой площади, на Кирикилинском поднятии. Небольшие притоки газа из апшеронских песков отмечались на Азаусском и Красноярском соляных куполах. Коллекторами являются мелкозернистые песчаники, алевролиты и пески, перекрытые многочисленными пачками глин.

В центральной части Сарпинского прогиба две небольшие залежи в палеогеновых отложениях выявлены на Царынской площади (дебит газа в скв. №3 составил 42,8 тыс. м³/сут. Через штуцер диаметром 13,4 мм. Нижняя залежь приурочена к пачке переслаивания песчаников, алевролитов и глин палеоценового возраста с абсолютными отметками залегания от минус 539 м до минус 567,6 м. Дебит газа достигал 71,4 тыс. м³/сут. через 10 мм штуцер скв. №3.)

Таким образом, общие особенности геологического строения юго-западной части Прикаспийской впадины заключаются в следующем. Исследуемая территория длительное время являлась областью устойчивого прогибания, компенсированного накоплением мощных осадочных толщ. Сульфатно-галогенные образования кунгурского яруса нижней перми, осложнённые активными проявлениями соляного тектогенеза, разделяет осадочный чехол на два комплекса: подсолевой и солянокупольный.

Наибольшие ресурсы углеводородного сырья по современным оценкам содержит подсолевой комплекс отложений. В перекрывающих соль осадочных толщах также существуют условия, благоприятные для образования залежей УВ. Это в первую очередь относится к отложениям нижнего триаса, средней юры и нижнего мела. Их продуктивность установлена открытием ряда сравнительно небольших месторождений нефти и газа. Вместе с тем, данные месторождения выгодно отличаются от подсолевых меньшими глубинами залегания, низким содержанием кислых компонентов, отсутствием сложных термобарических условий, что делает их привлекательными для изучения и освоения.

3. Астраханское газоконденсатное месторождение (АГКМ)

Астраханское месторождение расположено во внутренней прибортовой зоне Прикаспийской впадины в центральной части Астраханского свода и контролируется его вершиной субширотного простирания, осложненной рядом локальных поднятий с амплитудой до 100 м (рис.). Открыто в 1976 г. Оно имеет размеры 100*40 км, приурочено к отложениям среднего карбона, которые залегают на глубинах 3880-4250 м. Высота залежи около 230 м. Мощность продуктивной пачки до 230 м., эффективная до 100 м. Залежь массивно-пластового типа. Надежной региональной покрышкой являются плотная пачка нижнепермских карбонатно-кремнисто-глинистых пород и вышележащая толща кунгурской соли. Продуктивная толща АГКМ представлена комплексом органогенных известняков башкирского яруса, главным образом его нижнего подъяруса, в объеме прикамского, северо-кельтменского и краснополянского горизонтов. Продуктивная толща АГКМ залегает на эрозионной поверхности серпуховских отложений нижнего карбона. Глубины залегания пластов составляют 3950-4100 м. Эффективная газонасыщенная толщина меняется от 40 до 176-287 м. Залежь подстилается пластовыми водами хлоркальциевого и гидрокарбонатно-натриевого типа пониженной минерализации (удельный вес 1,08 г/см³ , минерализация 100-130 г/л), повышенной сульфатности и с высокой газонасыщенностью (700 см³ и более) [7].

Продуктивные горизонты представлены неравномерным чередованием проницаемых пористых, слабопористых и плотных известняков, неравномерно трещиноватых, и участками кавернозных коллекторов, обладают очень низкими значениями проницаемости, которые на один-два порядка ниже, чем проницаемость карбонатных коллекторов других газоконденсатных месторождений. Коллекторам порового типа соответствуют коэффициент открытой пористости 10,5-15 % и коэффициент проницаемости 0,78-0,62*10^-15 м². Коллекторам порово-трещинного и трещинно-порового типов соответствует коэффициент открытой пористости 3-11% и коэффициент трещинной проницаемости 5-20* 10^-15 м² , который в отдельных пропластках может возрастать до 1*10^-13 м².

Начальные термобарические условия залежи были оценены в процессе разведочного бурения и начала ОПЭ (1982-1988 г.г.). Глубинными замерами охвачена вся площадь АГКМ (таблица 1).

Начальные пластовые давления, полученные в процессе разведки (Лапшин В.И., Саутин А.З. и др., 1999)

Таблица 1

Начальное пластовое давление АГКМ на абсолютную отметку –4100 м составило 61,73 Мпа, АВПД на АГКМ составляет около 1,5, при вертикальном градиенте 0,487 Мпа / 100 м. Результаты замеров начальных пластовых температур приведены в таблице 2 .

Температуры на забое скважин АГКМ (Лапшин В.И., Саутин А.З. и др., 1999).

Таблица 2

Температура газоконденсатной залежи на абсолютной отметке –4100 м составляет 385, 5 К, градиент 4,2 ^оС на 100 м.

Дебиты газа по данным опробования колеблются от 23,5 до 1023,5 тыс м³/сут. Газовая фаза АГКМ, уникальная по составу, состоит из сероводорода 15-30 мольных долей %, углекислого газа 10-22 %, метана 40-65 %, гомологов метана 3,5-6 %. Газ содержит соединения органической серы (меркаптаны)- 460 мг/м³.Содержание жидкой фазы конденсата колеблется от 130 до 320 г/м³, плотность конденсата меняется от 0,795 до 0,825 и более г/см³. Следует отметить значительное изменение состава и свойств пластовой смеси по площади АГКМ. Наиболее существенно изменяется содержание сероводорода, углекислого газа, метана и С_5+В, которые преобладают в пластовой смеси. Так, в центральной и западной частях АГКМ содержание сероводорода составляет 25-30 %, углекислого газа – 18-20 %, в восточной части снижается соответственно до 16,5 и 8 %. В распределении метана в пределах АГКМ отмечается обратная зависимость [22].

В 1982 г. по участку месторождения площадью 806 км² утверждены запасы флюидов в ГКЗ с правом его ввода в опытно-промышленную эксплуатацию, а в1988г. ГКЗ утверждены запасы всего месторождения. На его базе создан крупный комплекс по добыче и переработке серы, газа и конденсата.

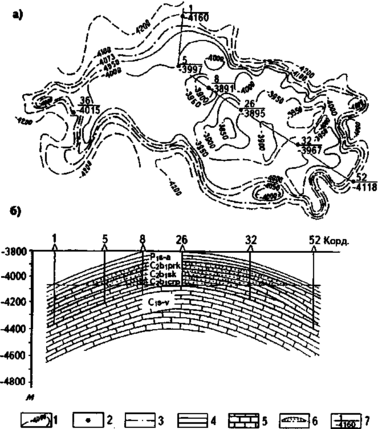

Условные обозначения:

а - структурная карта; б - геологический разрез

Рис. 5. Астраханское газоконденсатное месторождение [7].

(по данным АНГРЭ и АГЭ):

1 - изолинии по кровле башкирского яруса; 2 - скважины разведочные; 3 – внешний контур газоносности; 4 - аргиллиты; 5 - известняки; 6 - газоконденсатная залежь; 7 - абсолютная отметка по данным глубокого бурения

Литература

1. Аксенов А.А., Гончаренко Б.Д., Калинко М.К. и др. Нефтегазоносность подсолевых отложений. – М.: Недра, 1985. – 205 с.

2. Александров Б.Л. Аномально высокие пластовые давления в нефтегазоносных бассейнах.- М.: Недра, 1987. – 216 с.

3. Багдасарова М.В. Современная геодинамика нефтегазоносных территорий – отражение процессов глубинной дегазации Земли//Дегазация Земли: Геодинамика, геофлюиды, нефть и газ. Материалы международной конференции памяти акад. П.Н. Кропоткина.2002. С. 289-291.

4. Багдасарова М.В. Особенности флюидных систем зон нефтегазонакопления и геодинамические типы месторождений нефти и газа.//Геология нефти и газа. – 2001. №3. – С. 50-56.

5. Бегун Д.Г., Бобух В.А., Васильев В.Г. и др. Нефтегазоносность и основные направления поисково-разведочных работ на нефть и газ в Волго-Донском регионе. – М.: Недра, 1966. – 221 с.

6. Бродский А.Я., Захарчук В.А., Токман А.К. Тектоно-седиментационные особенности продуктивного резервуара АГКМ// Разведка и освоение нефтяных и газоконденсатных месторождений. Научные труды Астрахань НИПИГАЗ. Вып. 5. Астрахань: ИПЦ «Факел» ООО «Астраханьгазпром», 2004. С. 16-19.

7. Воронин Н.И. Палеотектонические критерии прогноза и поиска залежей нефти и газа. – М.: ЗАО «Геоинформмарк», 1999. – 288 с.

8. Грушевой В. Г., Локтюшина В. Ф. , Юсупова Ф.К. Условия формирования водоупорных систем юго-западной части Прикаспийской впадины в связи процессами нефтегазонакопления. 1982. – 139 с.

9. Дальян И.Б., Булекбаев З.Е., Медведева А.М. и др. Прямые доказательства вертикальной миграции нефти на востоке Прикаспия // Геология нефти и газа. 1994. №12. С. 40-43.

10. Добрынин В.М., Кузнецов О.Л. Термоупругие процессы в породах осадочных бассейнов. - М.: ВНИИгеосистем, 1993. – 167 с.

11. Дурмишьян А.Г. О проблеме аномально высоких пластовых давлений (АВПД) и ее роли в поисках нефти и газа // Тр. ВНИГРИ. 1997. Вып. 397. С. 55-69.

12. Дюнин В.И. Гидрогеодинамика глубоких горизонтов нефтегазоносных бассейнов. - М.: Научный мир, 2000. – 472 с.

13. Зарицкий А.П., Зиненко И.И. Взаимосвязь гидрогеологической зональности с газоносностью Днепрово-Донецкой впадины.//Новые материалы по водонапорным системам крупных газовых и газоконденсатных месторождений. Сб. науч. тр. ВНИИГАЗ. Под ред. В.Н. Корценштейна.1991 г. С. 69-79.

14. Захарова В.В. Геомикробиологический фактор в мониторинговых исследованиях недр АГКМ// Разведка и освоение нефтяных и газоконденсатных месторождений. Научные труды Астрахань НИПИГАЗ. Вып. 5. Астрахань: ИПЦ «Факел» ООО «Астраханьгазпром», 2004. С. 228-229.

15. Иванов Ю.А., Кирюхин Л.Г. Геология и нефтегазоносность подсолевых отложений Прикаспийской впадины. – М.: Недра, 1977. – 145 с.

16. Ильченко В.П. Нефтегазовая гидрогеология подсолевых отложений Прикаспийской впадины. – М.: Недра, 1998.

17. Ильченко В.П., Стадник Е.В. Газогидрогеохимические поля в подсолевых отложениях юго-западной части Прикаспийской впадины//Геология нефти и газа. 1992. №2.

18. Казаева С.В., Григоров В.А. Распределение эффективных газонасыщенных емкостей продуктивных отложений залежи АГКМ//Проблемы освоения АГКМ. Научные труды АстраханьНИПИГАЗ. Астрахань: ИПЦ «Факел» ООО «Астрахань газпром», 1999. С. 50-53.

19. Карцев А.А., Вагин С.Б., Матусевич В.М. Гидрогеология нефтегазоносных бассейнов: Учебник для вузов. – М.: Недра, 1986. – 224 с.

20. Карцев А.А. Гидрогеологические условия проявления сверхгидростатических давлений в нефтегазоносных районах // Геология нефти и газа. 1980. №4. С. 40-43.

21. Котровский В.В. Геотермические условия образования и размещения залежей углеводородов в осадочном чехле Прикаспийской впадины. – Ниж.-Волж. НИИ гелогии и геофизики. – Саратов: Изд-во Саратовского университета. –1986. – 153 с.

22. Лапшин В.И., Саутин А.З., Круглов Ю.И., Ильин А.Ф., Масленников А.И. Особенности газотермодинамических и геохимических характеристик Астраханского газоконденсатного месторождения//Теория и практика добычи, транспорта и переработки газоконденсата. Вып. 1. 1999. С. 109-112.

23. Лапшин В.И., Шугаев А.П., Елфимов В.В., Алексеева И.В., Басенко В.В., Масленников А.И. Особенности определения пластовых давлений в процессе разработки АГКМ//Проблемы освоения АГКМ. Научные труды АстраханьНИПИГАЗ. Астрахань: ИПЦ «Факел» ООО «Астрахань газпром», 1999. С. 94-97.

24. Маврычев Г.В., Постнов А.В., Рожков В.Н., Смирнов С.С. Новые данные о геодинамике Астраханского ГКМ//Разведка и освоение нефтяных и газоконденсатных месторождений. Научные труды Астрахань НИПИГАЗ. Астрахань: ИПЦ «Факел» ООО «Астраханьгазпром», 2001. С. 300-302.

25. Попов С.Г., Белоконь Т.В. Модели формирования зон АВПД и нефтегазоносности на больших глубинах//Дегазация Земли: Геодинамика, геофлюиды, нефть и газ. Материалы международной конференции памяти акад. П.Н. Кропоткина.2002. С. 411-415.

26. Постнов А.В., Рамеева Д.Р., Рожков В.Н. Эманационная съемка при решении эколого-геодинамических задач// Разведка и освоение нефтяных и газоконденсатных месторождений. Научные труды Астрахань НИПИГАЗ. Астрахань: ИПЦ «Факел» ООО «Астраханьгазпром», 2001. С. 306-308.

27. Постнов А.В., Рожков В.Н., Рамеева Д.Р. Статические поля главных сжимающих напряжений в горном массиве АГКМ// Разведка и освоение нефтяных и газоконденсатных месторождений. Научные труды Астрахань НИПИГАЗ. Астрахань: ИПЦ «Факел» ООО «Астраханьгазпром», 2001. С. 303-305.

28. Постнов А.В., Рамеева Д.Р., Ширягин О.А. Методы выявления зон повышенной тектонической трещиноватости и флюидопроницаемости в процессе мониторинговых исследований на АГКМ// Разведка и освоение нефтяных и газоконденсатных месторождений. Научные труды Астрахань НИПИГАЗ. Вып. 5. Астрахань: ИПЦ «Факел» ООО «Астраханьгазпром», 2004. С. 39-43.

29. Постнов А.В., Рожков, Ширягин О.А. Атмогеохимические исследования флюидодинамических процессов на сероводородсодержащих месторождениях// Южно-Российский вестник геологии, географии и глобальной энергии. Том 1. Астрахань, 2004. С. 270-274. №3(9) (спецвыпуск)

30. Постнов А.В., Рожков В.Н., Ширягин О.А. Некоторые особенности выявления тектонических нарушений при создании геодинамической модели АГКМ//Геология, добыча, переработка и экология нефтяных и газовых месторождений. Научные труды Астрахань НИПИГАЗ. Астрахань: ИПЦ «Факел» ООО «Астраханьгазпром», 2001. С. 37-39.

31. Постнов А.В., Рожков В.Н., Цих Г.А. Флюидодинамический аспект геодинамики левобережной части АГКМ//Проблемы освоения АГКМ. Научные труды АстраханьНИПИГАЗ. Астрахань: ИПЦ «Факел» ООО «Астрахань газпром», 1999. С. 195-198.

32. Севастьянов О.М. Гидрохимические коррелятивы пластовых подошвенных вод Астраханского ГКМ//Гидрогеологические особенности газовых и газоконденсатных месторождений в связи с условиями их активного обводнения. Сб. научных тр. ВНИИГАЗ. М., 1989. С. 54-58.

33. Серебряков А.О. Термодинамические закономерности формирования тепломассопереноса в литосфере и влияние динамики геотемпературных полей на генерационный потенциал массивов пород.//Южно-Российский вестник геологии, географии и глобальной энергии. Том 1. Астрахань, 2004. С. 282-290. №3(9) (спецвыпуск)

34. Сизых В.И., Семенов Р.М., Павленов В.А. Глобальные закономерности нефтегазонакопления//Дегазация Земли: Геодинамика, геофлюиды, нефть и газ. Материалы международной конференции памяти акад. П.Н. Кропоткина.2002. С. 426-428.

35. Стадник Е.В. Геотермическая характеристика соленосных отложений Нижнего Поволжья. – М.: Недра, 1986.

36. Сухарев Г.М. Гидрогеология нефтяных и газовых месторождений.- М.: Недра, 1979. – 349 с.

37. Токман А.К., Масленников А.И., Рожков В.Н., Захарчук В.А., Казаева С.В. Прогнозная оценка удельной продуктивности скважин АГКМ// Разведка и освоение нефтяных и газоконденсатных месторождений. Научные труды Астрахань НИПИГАЗ. Вып. 5. Астрахань: ИПЦ «Факел» ООО «Астраханьгазпром», 2004. С. 28-31.

38. Федорова Т.А., Бочко Р.А. Водно-растворимые соли баженовской свиты как критерий выделения зон коллекторов // Геология нефти и газа. 1991. №2. С. 23-26.

39. Шахнова Р.К. Закономерности формирования и распределения подземного стока Прикаспийского района//Методы гидрогеологических и инженерно-геологических исследований. Труды ВСЕГИНГЕО.Вып. 132. М., 1979. С. 36-45.

40. Шумлянский В.А. Гидрогеологическая инверсия, нефтенакопление и рудообразование//Дегазация Земли: Геодинамика, геофлюиды, нефть и газ. Материалы международной конференции памяти акад. П.Н. Кропоткина.2002. С. 276-278.

41. Воронин Н.И., Федоров Д.Л. Геология и нефтегазоносность юго-западной части Прикаспийской синеклизы. – Саратов: Изд-во СГУ, 1976.

42. 2. Воронин Н.И. История развития земной коры на примере юго-востока Восточно-Европейской и севере Скифско-Туранской платформ. – Астрахань: Изд-во АГПИ, 1994.

43. 3. Воронин Н.И. Палеотектонические критерии прогноза и поиска залежей нефти и газа (на примере Прикаспийской впадины и прилегающих районов Скифско-Туранской платформы). – М.: ЗАО «Геоинформмарк», 1999.

44. 4. Курмангалиев Р.М. Вода в биосферных процессах. – Уральск: Западно-Казахстанский государственный университет, 2001.

45. 5. Максимов С.П. и др. Геология нефти и газа Восточно-Европейской платформы. – М.: Недра, 1990.

46. 6. Теоретические основы и методы поисков и разведки скоплений нефти и газа. – М.: Высшая школа, 1987.
