Мо=0°01’

V₁=-3°20’-0°01’=-3°21’

V₂=0°01’- 3°22’=-3°21’

V₃=(-3°20’-3°22’)/2=-3°21’

4. Нивелирование «из середины». На поверхности земли деревянными колышками закрепляем две точки (А и В) на расстоянии примерно 20 м друг от друга. Точку А принимаем за репер высотой 120,10 м. Нивелир устанавливаем примерно на середине между закрепленными точками и приводим в рабочее положение. Над точками А и В устанавливаем рейки, на которые визируем зрительную трубу нивелира, выводим пузырек цилиндрического уровня в нуль-пункт и снимаем отсчеты – задний и передний. Затем определяем превышение как разницу заднего и переднего отсчетов:

h = a-b ,

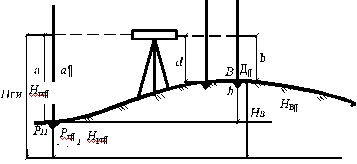

где а и в – отсчеты по рейкам (рис. 4).

Н_ги

Н_рп

Н_В

Р_п

Д

а

Рис. 4

Задней является точка с известной высотой. Отсчеты снимаем по красной и черной сторонам рейки. Превышение вычисляем дважды, разница между красным и черным превышением не больше ± 5 мм. Вычисляем среднее превышение, через которое определяем абсолютную высоту точки В:

H_B = H_pп + h^cp.

На этой стоянке вычисляем также горизонт инструмента H_ги = Н_pп + a и определяем высоту промежуточной точки Д:

Н_Д = Н_ги - d ,

где d – отсчет по рейке, установленной над точкой Д.

Все полученные результаты заносим в таблицу – журнал технического нивелирования.

a=1248 мм

b=1802 мм

h=a-b=554 мм

b=1802 мм

d=1520 мм

H_pп=120,10 мм

1)H_ги = Н_pп + a=120,1+1,248=121,348 (м)

2)H_B = H_pп - h^cp=120,10-0,554=119,546 (м)

3)Н_Д = Н_ги - d =121,348-1,520=119,828 (м)

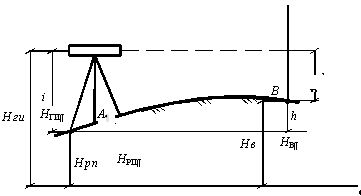

5. Нивелирование «вперед». Выполняем между теми же точками А и В (рис. 5). Высота точки А, являющейся репером, равна 120,10 мм, над ней устанавливаем нивелир и приводим в рабочее положение. Измеряем высоту инструмента i – расстояние от поверхности земли до центра окуляра. Зрительную трубу нивелира визируем на рейку, установленную над точкой В, и снимаем отсчет. Превышение определяем как разницу h = i – b.

Р

А

Н_ГИ

Н_РП

Н_В

ис. 5

H =120,10 м, i=1470 м

b=1346

h = i – b=1470-1346=124 (мм)

Н = H + h=120,10+0,124=120,224 (м)

Н = H + i=120,10+1,47=121,57 (м)

6. Определение расстояния по нитяному дальномеру нивелира. Расстояние измеряем между теми же точками А и В. Нивелир, установленный над точкой А, визируем на рейку В и снимаем два отсчета по дальномерным штрихам (рис. 6). Затем вычисляем расстояние

Д = К · n,

где К – коэффициент нитяного дальномера, равный 100; n – разница отсчетов, снятых по дальномерным штрихам сетки нитей инструмента.

Рис. 6

Наши расчёты:

В=1618

Н=1497

Д=100*(1618-1497)=12,1(м)

3. ТАХЕОМЕТРИЧЕСКАЯ СЪЕМКА УЧАСТКА МЕСТНОСТИ

При выполнении измерений все результаты заносятся в журнал тахеометрической съемки.

Работы выполняются на участке, имеющем перепад высот. Основой для съемочных работ являются пункты I и II, закрепленные на участке на расстоянии 70-80 м друг от друга.

Теодолит-тахеометр устанавливается над точкой I, приводится в рабочее положение и измеряется высота инструмента i₁. к корпусу теодолита прикручивают буссоль и измеряют магнитный азимут линии I – II, через который вычисляют дирекционный угол направления:

α = А_м + δ – γ,

где δ – склонение магнитной стрелки, принимается δ = 2˚15˚; γ – сближение меридианов, принимается γ = 6˚20΄.

Затем на направление точки II устанавливают отсчеты по горизонтальному кругу 0˚00΄ и, поворачивая зрительную трубу по часовой стрелке, снимают плановое и высотное положение десяти характерных точек ситуации и рельефа. На каждую точку измеряется расстояние по нитяному дальномеру Д, снимается отсчет по горизонтальному кругу, высота визирования по рейке В.

Затем инструмент переносят в точку II и тоже измеряют его высоту i_2.. На точке I устанавливают нулевой отсчет по горизонтальному кругу и тоже визируют по ходу часовой стрелки на десять реечных точек (характерных точек ситуации и рельефа). На каждую из них измеряют расстояние по нитяному дальномеру, снимают отсчеты по горизонтальному и вертикальному кругу, определяют высоту визирования по рейке.

В журнале тахеометрической съемки выполняются все вычисления высот реечных точек.

К данному разделу предлагается 2 таблицы (Таблица 1 и Таблица 2), с вычисленными в ней высотами точек местности, и абрис, символизирующий описание местности, на которой проходила работа.

Наши отсчёты и используемые формулы:

Hа=121.50 м

МО= 0°01’

А_м=232°11’

α =232°11’+2˚15΄-6˚20΄=228°06’

i=b=1.440 м

1. H= Hа+h

2. h=h’+i-b

3. h’=d*tgv

4. v=КЛ-МО

5. d=D*(cosv)* (cosv)

4. НИВЕЛИРОВАНИЕ ПО КВАДРАТАМ

Производится на участке местности, имеющем высотный перепад. Нивелируемая площадка привязывается к существующему реперу, положение и высота которого задается преподавателем. Сторона квадрата – 10 м горизонтального проложения.

Разбивка площадки по квадратам производится с помощью теодолита и мерной ленты (рис. 11). Инструмент устанавливают над одной из угловых вершин (А4), приводят в рабочее положение и задают вехой направление Д1 – Д5. Измеряют вертикальный угол этого ската, вычисляют поправку за наклон линии к горизонту и откладывают расстояние Д₁ = 10 + ΔДν₁ в заданном створе, закрепляют колышками, забитыми вровень с землей, вершины Д2, Д3, Д4 и Д5.

Затем от направления А4 – А1 откладывают угол 90º и опять измеряют вертикальный угол ската А4 – Г4. Вычисляют поправку ΔАν₂, закрепляя колышками вершины Г4, В4, Б4. Теодолит переносят в вершину Г4, приводят в рабочее положение и от направления А4 – Г4 откладывают угол 90º, закрепляют вехой створ Г4 – Г1, измеряют его вертикальный угол и откладывают расстояния А₃ = 10 + ΔАν₃ закрепляя вершины Г2, Г3, Г4.

Затем измеряют длину А4–Г4, она должна отличаться от проектного значения не более чем на расстояние, содержащееся в 0,5 мм плана (масштаб построения плана 1: 500).

Рис. 11

Если это условие выполняется, то разницу распределяют на четыре части и откладывая расстояния закрепляют вершины Г4, В4, Б4. Аналогично разбиваются внутренние вершины. При их закреплении могут также использоваться две стальные проволоки длиной 31 м, натягиваемые по двум взаимно перпендикулярным направлениям. В точке их пересечения закрепляют положение всех внутренних вершин.

При разбивке квадратов одновременно измеряется расстояние до характерных точек ситуации (до границы луча, пашни, тропинки, дороги). Площадка нивелируется с одной или нескольких стоянок инструмента. При значительном перепаде высот стоянок должно быть не меньше трех (рис. 12).

Рис. 12

Между соседними стоянками должна быть связующая точка – точка, нивелируемая дважды с двух стоянок. В каждой вершине снимают черный и красный отсчеты и записывают на схеме квадратов у соответствующей точки. Затем определяют высоты связующих точек. Для этого рассматривается замкнутый нивелирный ход (рис. 13).

На каждой стороне хода определяется среднее между красным и черным превышение и вычисляется высотная невязка f_h,, мм,

f_h = ∑^ср,

которая сравнивается с допустимой высотной невязкой f_hдоп., мм,

f_hдоп = ± 10 =10* =20 (ММ)

где n – число сторон хода.

Рис. 13

1. h1= А4-Б3=-0.025

h2=Б3-В3=0.045

h3=В3-Б2=-0.285

h4=Б2-А4=0.267

Если выполняется условие f_h f_hдоп. , то невязку f_h распределяют на все средние превышения с обратным знаком в виде поправки δ, с учетом которой находят уравненные превышения. Величину поправки назначают пропорционально абсолютному значению превышения:

h₁^испр = h₁^ср + δ₁=-0.025,

h₂^спр = h₁^ср + δ₂=0.045,

h₃^спр = h₁^ср + δ₃=-0.285,

h₄^пр = h₁^ср + δ₄=0.266,

Через полученные исправленные превышения определяют абсолютные высоты всех вершин хода:

Н_ги = Н_рп + h₁^испр ,

Н_Б2 = Н_Г4 + h₂^испр ,

Н_рп = Н_Б2 + h₃^испр .

1. Н_рп=115.25 (м)

Н _Б3=115.25+0.045=115.295,

Н _В3=115.255-0.298=115.009,

Н _Б2=115.009+0.266=115.275.

Зная высоты трех точек, можно определить горизонты инструментов на всех стоянках. Горизонты считают по черной и по красной стороне реек:

Н_{ГИ I} = Н_рп + а,

где а - отсчеты по рейке, установленной в точке, являющейся репером, снятые с первой стоянки инструмента.

1. 1 стоянка:

Н_ГИ=115.25+1.140=116.39 (м),

Н_А4=116.390-1.140=115.250(м),

Н_А3=116.39-1.145=114.945(м),

Н _А2=116.39-1.550=114.840(м),

Н _А1=116.39-1.667=114.237(м),

Н _Б1=116.39-1.590=114.800(м),

Н _Б2=116.39-1.407=114.983(м),

Н _Б3=116.39-1.165=115.225(м),

Н _Б4=116.39-1.042=115.348(м).

4) 2 стоянка:

Н_ГИ=115.295+1.400=116.695(м),

Н_В4=116.695-1.157=115.538(м),

Н_В3=116.695-1.355=115.340(м),

Н _В2=116.695-1.479=115.216(м),

Н _В1=116.695-1.477=115.218(м),

Н _Г1=116.695-1.200=115.495(м),

Н _Г2=116.695-1.200=115.495(м),

Н _Г3=116.695-1.050=115.645(м),

Н _Г4=116.695-0.890=115.805(м).

Аналогично определяют горизонт инструмента на второй и третьей стоянке. Высоты всех остальных точек находят через горизонт инструмента.

Так,

Н _Д3 = Н_гиI– d,

где d– отсчеты по рейке, установленной в точке Д3.

За окончательное значение высоты принимается среднее значение в том случае, если разница между полученными значениями не превышает ± 5 мм.

После определения абсолютных высот всех вершин строится топографический план в масштабе 1:500.

На плане прорисовывается система квадратов, строится ситуация по результатам линейных измерений с использованием условных знаков, у каждой вершины проставляются абсолютные высоты и строятся горизонтали методом графического интерполирования.

5)Н_пр=(4∑Н₄+3∑Н₃+2∑Н₂+∑Н_1.)/4n=(1843.056+1843.658+461.273)/36==15.221(м).

6) Определение рабочей отметки в каждой вершине квадрата:

h_ра = Н_пр– Н_ф;

h_{ра А1=} 115.221-141.723=0.498,

h_{ра А2=} 115.221-114.840=0.381,

h_{ра А3=} 115.221-114.945=0.276,

h_{ра А4=} 115.221-115.250=-0.029,

h_{ра Б1=} 115.221-114.800=0.421,

h_{ра Б2=} 115.221-114.983=0.238,

h_{ра Б3=} 115.221-115.225=-0.004,

h_{ра Б4=} 115.221-115.348=-0.127,
