По месторождению выделяется 4 объекта эксплуатации, но основные промышленные скопления нефти приурочены к пласту В‑II башкирского яруса (около 43% от НИЗ).

Верейский объект.

В 2006 году добыто 354,8 тыс. т нефти при проектном уровне 390,3 тыс. т. Темп отбора от НИЗ – 1,5 %, проектный уровень – 1,6 %. Добыча жидкости составила – 1725,5 тыс. т (проектный уровень – 1768,0 тыс. т), обводненность составила – 79,5 % (проектное значение – 77,9 %). Текущая компенсация отборов закачкой составила – 103,6 % при проектной – 115,0 %.

Отставание фактической годовой добычи за 2006 год составило 9% от проектной и обусловлено тем, что средний дебитом по нефти на 0,4 т/сут ниже проектного при превышении действующего добывающего фонда на 11 скважин (3%).

Башкирский объект.

По состоянию на 01.01.2007 г. по башкирскому объекту разработки отобрано 4766,3 тыс. нефти, что соответствует проектному значению. Текущий коэффициент нефтеизвлечения составил 0,119 при проектном 0,118, отбор от НИЗ 34,9% при обводнённости продукции 89,7% (проектная 87,4%). Жидкости отобрано 14868 тыс. т , что почти соответствует проектному. Накопленная компенсация отборов жидкости закачкой соответствует проектной. Фонд добывающих скважин – 131, что на 9% меньше проектного, действующий фонд нагнетательных скважин – 45, что на 2 скв. меньше проектного, при этом накопленная компенсация отборов закачкой практически соответствует проектной, а текущая превышает проектную на 17,9%.

Визейский объект

На начало 2007 года накопленная добыча нефти составила 5786,7 тыс. т., накопленная добыча жидкости – 20113,3 тыс. т, отобрано 60,7 % от НИЗ (проектное значение 60,6%), при обводненности 90,3 % (выше проектной на 3 %).

Турнейский объект

За 2006 г. добыча нефти составила 424 тыс. т, что составляет 90% от проектного уровня. По состоянию на 01.01.2007 г. по турнейскому объекту отобрано 8194 тыс. т нефти (98 % от проектного значения), текущий коэффициент нефтеизвлечения составил 0,188 (при проектном 0,190). Отбор от начальных извлекаемых запасов составил 48,2 %, при обводнённости продукции 87,6% (проектное значение – 48,7 % и 85,2% соответственно). Жидкости отобрано 27113,6 тыс. т (101 % от проектного значения). Накопленная закачка составила 4844,4 тыс. м³ (99 % от проектного уровня), годовая компенсация отбора составила 11 %, что соответствует проектному значению. Фонд добывающих скважин – 219 (93 % от проектного количества), действующий фонд нагнетательных скважин – 7 (78 % от проектного количества).

2. Технологический раздел

2.1 Текущее состояние разработки

Мишкинское месторождение находится на III стадии разработки.

На Мишкинском месторождении, согласно технологической схеме, выделено 4 объекта разработки: верейский (I) – пласты В-II, B-III верейского горизонта, башкирский (II) – пласт А₄ башкирского яруса, визейский (III) – пласты С-II–C-VII визейского яруса и турнейский (IV) ) – пласты Ct-III, Ct-IV турнейского яруса. В разработке находятся два поднятия Воткинское и Черепановское.

По I, II и III объектам технологической схемой предусматривался переход от реализованной треугольной сетки 500×500 м (семиточечный площадной элемент) к уплотненной сетке 250×500 м (тринадцатиточечный площадной элемент).

Уплотнение практически полностью реализовано на II и III объектах и частично на I объекте, где переход на сетку 250×500 м произведен в западной части Воткинского поднятия. Непробуренные проектные скважины в основном располагаются на периферийных участках объектов, а также в элементах где предусматривался переход на уплотняющую сетку.

В 2000 году ТКР утвержден отчет по теме "Дополнение к технологической схеме разработки Мишкинского месторождения (Черепановское поднятие)" (протокол ТКР № 15 от 23.11.2000 г.).

Утвержденный вариант предусматривал следующие основные положения:

- выделение двух эксплуатационных объектов разработки: верейский и турнейский;

- разработка верейского объекта самостоятельной сеткой вертикальных и горизонтальных скважин 400×400 м при площадной системе заводнения;

- разработка турнейского объекта имеющимися разведочными скважинами с довыработкой запасов боковыми горизонтальными стволами;

- общий фонд скважин – 48, в т.ч. добывающих – 35, нагнетательных - 13;

- фонд скважин для бурения – 42, в том числе 23 горизонтальные;

- резервный фонд – 6 скважин;

- механизированный способ эксплуатации.

Сопоставление фактических показателей разработки по Мишкинскому месторождению за период 2002-2006 г.г. проведено в соответствии с проектными документами: "Технологическая схема разработки Мишкинского нефтяного месторождения" от 1986 года (верейский, башкирский и яснополянский объекты); "Дополнение к технологической схеме разработки Мишкинского месторождения с разбуриванием черепетской залежи горизонтальными скважинами" от 1995 года (турнейский объект); "Дополнение к технологической схеме Мишкинского месторождения (Черепановское поднятие)" от 2000 года; "Авторский надзор за разработкой Мишкинского месторождения" от 2001 года и 2004 года.

2.2 Технико-эксплуатационная характеристика фонда скважин

Добыча нефти ведется механизированным способом. Коэффициент использования фонда составляет 0,927. По состоянию на 01.07.2007 г. на месторождении числится 1300 скважин. Из них 877 добывающих, в том числе 813 действующих, 248 нагнетательных, в том числе 216 действующих, 92 контрольных и 26 поглощающих скважины (серпуховские отложения), 33 скважины в консервации и 25 ликвидированы. Характеристика фонда скважин приведена в таблице 8. Общий добывающий фонд месторождения составляет 877 скважин, в т.ч. 813 скважин эксплуатационного фонда, 33 в консервации и 24 ликвидированы. Из скважин эксплуатационного фонда действующими являются 813, в бездействии находится 64 скважины, основной способ добычи ШГН (650 скв. – 80%).

Таблица 8. – Характеристика фонда скважин по состоянию на 01.07.2007 г.

Разработка месторождения осуществляется при поддержании пластового давления. Для этих целей пробурено 246 нагнетательных скважин, 129 скважин переведены из добывающих, 4 скважины возвращены с других пластов. По состоянию на 1.01.07 г. эксплуатационный нагнетательный фонд состоит из 246 скважины, из которых под закачкой находятся 216, в бездействии – 18.

2.3 Осложнения при эксплуатации скважин, оборудованных ЭЦН

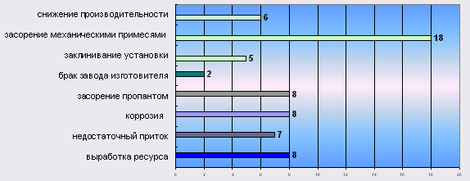

В данный момент на Мишкинском месторождении 17 % фонда эксплуатируется установками электроцентробежных насосов, в основном этот фонд является высокодебитным и отказы на этих скважинах сопровождаются большими затратами. В процессе эксплуатации скважин оборудованных УЭЦН приходится неизбежно сталкиваться с проблемами снижения производительности, нестабильной работой насоса, заклиниванием УЭЦН . Анализируя распределение отказов УЭЦН за 2008 год по причинам (график 1), видим что основной и главной причиной является засорение механическими примесями рабочих органов установок (составляет 47 % от общего числа отказов), далее– снижение производительности УЭЦН и заклинивание рабочих агрегатов установки. Химический состав механических примесей будет различным в зависимости от объекта разработки (рис. 3,4,5), но для всех объектов характерна одна картина, это высокое содержание сульфидов железа которое колеблется от 50 до 70%, такое высокое содержание не может не влиять на нормальную работу оборудования, далее по содержанию преобладают гипс и соли. Эти отложения называют сульфидосодержащими отложениями: в условиях месторождений Удмуртии это, в основном, гипсосульфидоуглеводородные (CaSO3 + FeS + АСПО) и карбонатосульфидоуглеводородные (CaCO3 + FeS + АСПО) отложения. Сульфид железа представляет собой рыхлую черную массу, которая хорошо агрегатируется с другими солями и АСПО, часто играет роль стимулятора образования солей и АСПО в зоне приема насоса, забивая при этом фильтры и рабочие органы насосов, которые в обычных условиях находятся ниже интервала образования АСПО. Работы многих ученых нефтяной отрасли и данные промысловых исследований показывают, что сульфиды железа образуются в большей части в призабойной части пласта при наличии железосодержащей воды и сероводорода в результате изменения термобарических условий при движении жидкости. Образованные "хлопья" сульфида железа, соединяясь с кристаллами других солей и агломератами АСПО, образуют сульфидосодержащие осадки на поверхности оборудования и рабочих органах насосов.

Причины отказов УЭЦН

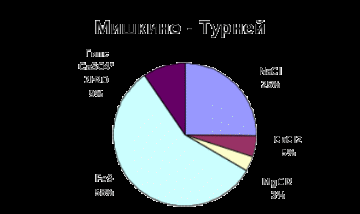

Интенсивное перемешивание пластовых жидкостей в рабочих органах насосных установок и последующая адсорбция природных стабилизаторов на межфазной поверхности приводит к тому, что в массе самой жидкости и на поверхности оборудования образуются кристаллы и агрегаты самых различных солей в сочетании с мех. примесями и АСПО, приводящие в конечном счете к отказу насосного оборудования.

Наиболее эффективными методами борьбы с солеотложениями в ПЗП, в скважинах и скважинном оборудовании являются методы предупреждения отложений. В зависимости от условий образования и разновидности и химического состава солей методы предупреждения солеотложений могут быть самыми различными. Однако после группирования их по основным направлениям работы по борьбе с наиболее часто встречающимися солями можно назвать следующие методы предупреждения солеотложений:

• прогнозирование интенсивности солеотложений

• обработка призабойных зон ингибиторами солеотложений ( или бактерицидами-поглотителями сероводорода для предупреждения отложений сульфида железа)

• постоянно дозировать в затрубное пространство скважин соответствующие ингибиторы

• периодически заливать в затрубное пространство расчетное количество ингибитора

• для ППД применять вместо пресной воды подтоварную

• периодически обрабатывать закачиваемую в систему ППД воду бактерицидом для снижения в пласте СВБ и сероводорода.

Эффективность данных методов обработки не всегда дает необходимый результат, а применение новых высокоэффективных методов экономически не выгодны или технологически невозможны.

2.4 Обработка скважин с УЭЦН соляной кислотой

При работе с данным фондом предлагается применять соляно-кислотную обработку (СКО), (при условии, что другие методы воздействия и обработки оказались неэффективны), которая по своей результативности превосходит применяемые сегодня технологии восстановления работоспособности УЭЦН. Критерием выбора именно технологии СКО являются следующие основные причины:

• При расследовании причин отказа УЭЦН в предыдущих ремонтах сделано заключение о причинах отказа в результате солеотложений в рабочих органах УЭЦН и фильтре.

• Снижение подачи УЭЦН достигает 15-30

• Частые остановки УЭЦН по причине "защита от перегруза".

• Остановка УЭЦН по причине заклинивания.

• Предыдущие СКО были результативными.

• Отсутствие специальных реагентов - удалителей солей.

• Отсутствие осложняющих факторов при СКО.

Технология проведения СКО не отличается сложными операциями, наоборот является достаточно простой, но при своей простоте показывает достаточно хорошие результаты. Приготовленный слабокислотный раствор закачивается в затрубное пространство при работающей установке, далее пачка кислоты продавливается расчетным объемом продавочной жидкости. после прокачки кислоты установка останавливается на время реагирования, время реакции определяется с учетом выявленных ранее осложняющих факторов и их процентного содержания и опыта проведения СКО на данной скважине.

После производится пуск установки, неотреагировавшая кислота отбирается в агрегат с последующей закачкой в ПЗП поглощающих скважин, тем самым мы минимизируем отрицательное влияние кислоты на систему сбора и подготовки продукции.

В случае незапуска УЭЦН необходимо иметь дополнительный объем жидкости для принудительного подъема кислота из скважины с дальнейшей утилизацией ее в нагнетательной скважине.

Из комплексных отложений на оборудовании УЭЦН соляная кислота реагирует сульфидами железа, окислами железа и карбонатами. Реагируя с сульфидами железа соляная кислота образует сероводород H₂S и растворимую в воде FeCl₂, причем в зависимости от количества солей выделенное количество сероводорода может быть значительным. В результате реакции соляной кислоты с карбонатами образуется хлористый кальций, углекислый газ и вода. Исходя из этого требуется добавлять в кислоту и продавочную жидкость соответствующие ингибиторы и добавочные химреагенты.

Технологические показатели операции СКО УЭЦН:

• Концентрация соленой кислоты - 5-6%

• Обьем раствора соляной кислоты - 3м3

• Добавка ингибитора коррозии в раствор кислоты - 0,5%

• Количество продавочной пластовой воды - по расчету

• Добавка в продавочную жидкость нейтрализатора сероводорода (СНПХ - 1100, ЛПЭ-32, сонцид 8102) - 500г/м3

• Добавка ингибитора солеотложений в продавочную жидкость - 60-150 г/м3

Объем продавочной жидкости (пластовой воды) при обратной закачке кислоты рассчитывается по формуле:

Vпр = 0,785 * (D2э.к.-d2нкт) * L эцн + 0,5 (м3);

где:

• Lэцн - глубина спуска ЭЦН по стволу скважины (м)

• Dэ.к - внутренний диаметр эксплуатационной колонны(м)

• d нкт - наружный диаметр НКТ (м)

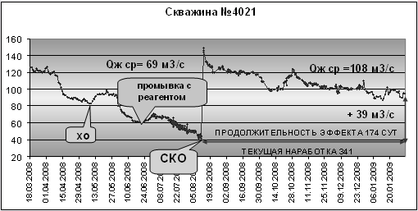

Рассмотрим эффективность технологии на примере восстановления производительности установки на СКВ 4021 (график 2)

Видно, что установка работала со стабильным снижением дебета, был закачен реагент РАСПО в объеме 500кг, был полечен непродолжительный результат после сего была проведена промывка с реагентом, со временем дебет упал в 3 раза от начального, было принято решение о проведении СКО. В результате чего был получен положительный эффект. В результате проведенной СКО был предотвращен ТРС, восстановлена производительность УЭЦН, продолжительность эффекта сохраняется и составляет более 180 сут, а общая наработка скважины составляет более 350сут.

График 2. Дебет нефти по скв. 4021
