Текст из файла (страница 2)

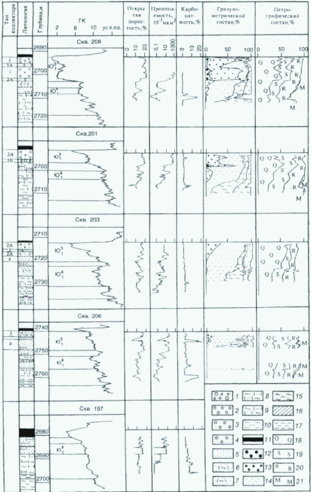

Рис.1. Геофизическая, петрофизическая и литологическая характеристики песчаных пород-коллекторов разных типов

1-10 - литологические типы пород: 1-7 – песчаники;1 - крупно-среднезернистые; 2- среднезернистые; 3- средне-мелкозернистые; 4-средне-мелкозернистые глинисто-алевритистые и алевритовые; 5- мелкозернистые глинисто-алевритистые; 6- мелкозернистые алевритовые и глинисто-алевритовые; 7- алевритисто-глинистые; 8,9 - алевролиты (8 - песчаные, 9 - песчано-глинистые); 10- аргиллиты; 11- угли; 12-17 - гранулометрические фракции: 12-14 - песчаные (12 - крупнозернистые, 13- среднезернистые, 14- мелкозернистые); 15,16 – алевритовые (15 - крупнозернистые, 16- мелкозернистые); 17- глинистые; 18-21 - петрографический состав обломочной части: 18- кварц; 19- полевые шпаты; 20 - обломки горных пород; 21 – слюда.

Стратиграфия и фациальные особенности формирования Горизонта Ю1 юго-восточной части Каймысовского свода.

Стратиграфическое расчленение разреза юго-восточной части Каймысовского свода (район Крапивинского нефтяного месторождения) осуществлено по данным глубоких скважин с использованием ископаемых остатков фауны и флоры, стандартного каротажа (ПС — поляризации собственной, КС — кажущегося сопротивления) и региональных корреляционных схем.

Объектом изучения является горизонт Ю1 васюганской свиты келловей-оксфордского ярусов верхней юры (J3к-оvs).

Свита названа по р. Васюган на Западно-Сибирской равнине. Выделена В. Я. Шерихорой в 1961г. и входит в полуденную серию. Мощность свиты от 40 до 110 м. Свита содержит аммониты рода Quenstedticeras, фораминиферы видов Recurvoides scherkalyensis Lev., Recurvoides singularis Lutova, Ammobaculites tobolskensis Levina, Globulina alexandrae Dain; отпечатки мелких раковин брахиопод; отпечатки двустворок и белемнитов; пыльцу Classopollis, двухмешковую пыльцу хвойных растений, пыльцу Eucommiidites, Caytonia (Vitreispotes), споры тропических папоротников Motomisporifes phlebopteroites, Dipteridaceae, редкие остатки Yleichenia и др. (по материалам О. Н. Костеши). Отложения васюганской свиты согласно залегают на отложениях тюменской и вскрыты всеми скважинами описываемой территории. Свита четко выделяется в разрезах изучаемых скважин, хорошо прослеживается по латерали и подразделяется на две подсвиты, сложенные разнофациальными (преимущественно морскими) отложениями, сформировавшимися в процессе двух трансгрессий - келловейской (нижневасюганская подсвита), позднеоксфордской части верхнеюрско-валанжинской (верхневасюганская подсвита) — и кратковременного периода континентального режима осадконакопления между ними.

Нижневасюганская подсвита сложена относительно глубоководно-морскими глинистыми породами - аргиллитами темно-серыми, буровато-серыми с редкими, тонкими прослойками светло-серых алевролитов. Она хорошо выдержана по простиранию, мощность ее около 35 м. Это время наступления моря на сушу. Судя по литологическому составу и органическим остаткам (отпечатки раковин аммонитов, комплексы фораминифер Recurvoides scherkalyensis, Recurvoides singularis; споро-пыльцевые комплексы хорошей сохранности), проводя аналогию с современными морскими бассейнами, можно сделать предположение, что эта область относительно глубоководного шельфа.

Верхневасюганская подсвита преимущественно песчанистая содержит комплексы фораминифер Ammobaculites tobolskensis, Globulina alexandrae, отпечатки раковин брахиопод, двустворок плохой сохранности, палинокомплексы, видовой состав которых унаследован от келловейской флоры, но с уменьшением их количества и плохой сохранностью. Эти данные свидетельствует о существовании в то время мелководного морского бассейна. Подсвита представляет собой региональный нефтегазоносный горизонт Ю1, являющийся основным продуктивным объектом практически на всех месторождениях Томской области. В объеме горизонта на территории исследования выделяются пласты Ю11, Ю12, Ю1М и Ю13, каждый из которых продуктивен в той или иной скважине. Мощность подсвиты составляет около 65–70 м.

Пласт Ю13 образовался при слабой регрессии морского бассейна в прибрежно-морских условиях (по аналогии с современными морскими бассейнами, это область мелководного шельфа) — крупный палеодельтовый комплекс. Об этом свидетельствуют остатки растительного детрита, которые вероятно были снесены речными потоками с близлежащей суши, зерна хлорита, остатки морской фауны плохой сохранности и форма кривой ПС (скв. 10P, 26Р, 25Р, 30Р Двуреченского и скв. 216Р, 214Р, 102 Крапивинского месторождений). Пласт Ю13 имеет в целом нехарактерны для юрских коллекторов Томской области аномально высокие фильтрационно-емкостные характеристики, по которым разделяется на две пачки: низкопроницаемую пачку Б, представляющую собой собственно дельтовые отложения и высокопроницаемую пачку А — отложения баров. Пачка Б образовалась при спокойном гидродинамическом режиме и быстром процессе седиментации, при котором шла слабая проработка обломочного материала; отсюда и ухудшение коллекторных свойств. Об этом свидетельствуют неполная углефикация и хорошая сохранность растительных остатков, высокое содержание глинистого цемента в песчаниках. Пачка А, наоборот, образовалась при интенсивной проработке материала вследствие высокой гидродинамической активности среды седиментации; отсюда и повышенные фильтрационно-емкостные характеристики.

Выше по разрезу залегает межугольная ритмотолща (пласт Ю1М), которая сверху и снизу ограничена угольными пластами (углистыми аргиллитами). Отложения пласта сформировались в период континентального режима региона.

Верхнюю часть горизонта Ю1 составляет надугольная толща (пласты Ю12, Ю11), сформировавшаяся в период трансгрессии моря и представленная морскими фациями. Об этом свидетельствует литологический состав (породы, представленные переслаиваемыми аргиллитами темно-серыми, плитчатыми с редкими включениями пирита и песчаниками серыми мелкозернистыми неслоистыми глинистыми; алевролитами серыми с голубоватым оттенком, участками известковистыми с глауконитом), остатки морской фауны (отпечатки белемнитов) и форма кривой ПС.

Принимая во внимания эти данные, можно сделать вывод, что келловейская трансгрессия оказалась более мощной, чем верхнеюрско-валанжинская и, следовательно, верхневасюганская подсвита образовалась в более мелководных условиях.

Глава 3. Анализ основных уравнений оценки ФЕС и насыщения коллектора

а) Записать уравнения и построить графики.

Уравнения для Томской области:

Кп = 0,1006•апс + 0,091;

Рп = 1,493•Кп-1,6;

Кв = 1,005•Рн-0,626;

Уравнения для района – Каймысовский свод:

Кп=0,126апс+0,084

Рп=1,148Кп-1.67

Кв=0,93Рн-0.54

Уравнения для месторождения – Озерное:

Кп=0,1205апс+0,07;

Рп=0,922Кп-1.745;

Кв=1,023PH-0.64;

αпс - меняется от 0 до 1.

Для Томской области

Для свода

Для месторождения

αпс

Рн

kп

Рп

kп

Рп

kп

Рп

0

1

0,091

69,11838

1,005

0,084

71,84482

0,93

0,07

95,50692

1,023

0,25

2

0,11615

46,77664

0,65121

0,1155

42,21142

0,639627

0,100125

51,14277

0,656472347

0,5

4

0,1413

34,18475

0,421965

0,147

28,21772

0,439917

0,13025

32,31795

0,421266805

0,75

10

0,16645

26,30303

0,237775

0,1785

20,40357

0,268215

0,160375

22,47851

0,234355761

1

40

0,1916

21,00037

0,099834

0,21

15,55377

0,126873

0,1905

16,64616

0,09650665

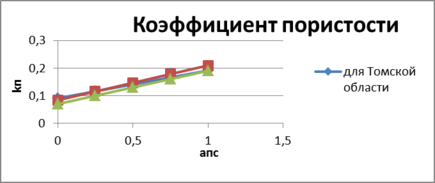

Для зависимости Кп – αпс можно сделать следующие выводы. Получившиеся при построении графики, близки по своим значениям. Однако график, приведенный для месторождения, расположен ниже других. По месторождению пористость глин наибольшая, на что указывает коэффициент «b» в аналитическом выражении, чувствительность коэффициента пористости к глинистости – средняя (на что указывает средний угол наклона кривой, а также коэффициент «а» в уравнении).

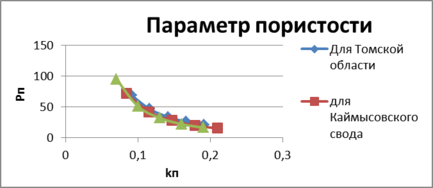

Кривые, построенные для зависимости Рп – Кп, незначительно отличаются друг от друга для рассматриваемых участков. Однако кривая, построенная для месторождения лежит ниже всех остальных, следовательно и значения Рп для месторождения будут ниже. Как известно Рп прямо пропорционально связан с ρвп, значит, чем меньше параметр пористости, тем меньше и ρвп. Удельное сопротивление глинистого водонасыщенного коллектора в значительной степени зависит от соотношения электропроводности ДЭС, формирующегося в окрестности поверхности глин, и электропроводности свободного электролита, а также от объемного распределения этих компонентов. В большинстве случаев электропроводность ДЭС выше, что приводит к занижению ρвп глинистого коллектора водонасыщенной породы.

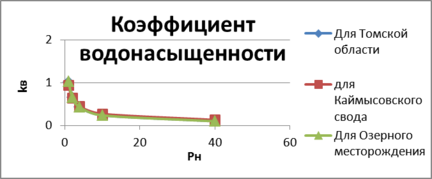

По зависимости Рн – Кв можно сказать, что все три зависимости схожи. По геометрии порового пространства, за которое отвечает коэффициент а, наиболее сложное по месторождению и области.
