Степень совершенства системы управления зависит от ее качеств, главными из которых являются:

мощность, усилие или крутящий момент для осуществления операций управления;

легкость, маневренность и автоматизм органов, на которые воздействует оператор и которые осуществляют исполнение ко­манды.

Совершенство системы управления зависит как от конструк­ции органов системы управления, так и от рабочей позы бу­рильщика и усилий, затрачиваемых им в процессе управления. Неудобство позы рабочего, необходимость приложения больших усилий вызывают быстрое утомление рабочего и снижают его производительность. Усилие, затрачиваемое рабочим на мани­пуляции рычагами, обычно не более 30—50 Н, тормозной руко­яткой— не более 150 Н, ножными педалями и редко переклю­чаемыми рычагами — не более 100—200 Н. Давление рукоятки, кроме тормозной, обычно осуществляется в течение нескольких секунд и неутомительно для бурильщика. Рукоятки и педали располагают так, чтобы ими было удобно пользоваться без изменения рабочей позы и места бурильщика.

Четкость, стабильность и мнемоничность управления обеспе­чиваются тем, что каждая команда соответствует определенной функции и не вызывает изменения положения других органов управления. Величина хода, например, рукоятки, при включе­нии и выключении должна быть всегда одинакова и стабильна при каждом повторении команды.

Мнемоничность управления обеспечивается таким располо­жением органов управления, при котором оператор освобожден от излишнего напряжения памяти. Оператор не должен каждый раз вспоминать, где находится тот или иной рычаг управления, в какую сторону и на какое расстояние следует его передвинуть или повернуть, чтобы включить или выключить, например, ключ для свинчивания или развинчивания бурильных замков.

Направление движения руки оператора должно совпадать с направлением движения механизма. При вертикальном рас­положении рычага, например тормозного, торможение осуще­ствляется движением рычага вниз, так как при этом удобнее приложить к усилию руки еще вес тела рабочего, а при растормаживании наоборот. При горизонтальном расположении рыча­гов включение, требующее большого усилия рабочего, осуществ­ляется поворотом рычага «на себя», а выключение — «от себя». Штурвалы при включении обычно вращают «от себя», а при выключении — «на себя». Педальное управление при рабочей позе стоя осуществляется только в механизмах, требующих эпизодического включения. Включение осуществляется нажати­ем педали «вниз», а выключение — «вверх». При кнопочном управлении — верхняя кнопка «пуск», а нижняя «стоп».

Пульт бурильщика снабжается табличкой с указанием на­правления движения каждой кнопки или рычага и выполнения ими функций. Надписи должны быть четкими, хорошо освещать­ся и легко читаться без изменения рабочей позы оператора. Прогрессивность, мягкость и гибкость — важные качества систем управления. Прогрессивность обеспечивает безударность и мягкость включения за счет того, что полное усилие на органе управления возникает не сразу, а с некоторым запаздыванием, а затем быстро и энергично возрастает до требуемой величины, осуществляя включение без рывков и ударов. Например, в лен­точных тормозах, буровых лебедок применяют кулачковые или рычажные механизмы, с помощью которых передаточное отно­шение изменяется по мере поворота рычага. Это обеспечивает прогрессивное увеличение тормозного усилия.

Быстродействие системы управления — важное качество для таких механизмов, как подъемная система буровых лебедок, вы­полняющая массовые, часто повторяющиеся операции при СПО. При этом оператор должен всегда знать или видеть, что его команда выполнена точно.

Структурная прочность органов системы управления и их конструкция выполняются такими, чтобы не происходило изно­са и деформации их элементов в процессе работы, монтажа, демонтажа и транспортировки буровой установки, приводящих к нарушению точности и четкости управления.

Безопасность системы управления обеспечивается хорошим расположением органов управления, легкостью их обслужива­ния, соблюдением необходимых расстояний, хорошей освещен­ностью, легкостью и удобством манипулирования. Все это ис­ключает возможность травматизма обслуживающего персонала и порчу оборудования.

ОБОРУДОВАНИЕ ДЛЯ ГЕРМЕТИЗАЦИИ УСТЬЯ СКВАЖИНЫ

В настоящее время при бурении не только разведочных, но и эксплуатационных скважин широко применяется оборудова­ние для герметизации устья скважин. Раньше это оборудование использовали в основном для борьбы с выбросами жидкости и газа при проявлениях высоких давлений в скважине. В связи с применением более легких растворов для бурения давление в скважине в процессе бурения регулируют при помощи превен-торов. Изменились требования к охране окружающей среды и недр земли.

Для герметизации устья скважины используют три вида пре-венторов: плашечные — глухие или проходные для полного перекрытия отверстия или кольцевого пространства, если в сква­жине находится колонна труб; универсальные — для пере­крытия отверстия в скважине, если в ней находится любая часть бурильной колонны: замок, труба, ведущая труба, вра­щающиеся — для уплотнения устья скважины с вращающей­ся в ней трубой или ведущей трубой.

Ни плашечные, ни универсальные превенторы не рассчитаны на вращение колонны, если они полностью закрыты.

СХЕМЫ ОБОРУДОВАНИЯ ДЛЯ ГЕРМЕТИЗАЦИИ УСТЬЯ СКВАЖИНЫ

Существует большое разнообразие конструкций скважин и условий бурения, поэтому для обеспечения надежности охраны окружающей среды и недр земли схемы оборудования устья скважин стандартизованы. ГОСТ 13862—80 предусматривает четыре типовых схемы оборудования устья скважин с числом плашечных превенторов от одного до четырех при бурении на суше. Схемы оборудования при установке превенторов на дне моря и большой толще воды значительно сложнее.

В зависимости от ожидаемой интенсивности нефтегазопроявлений в скважине рекомендуются следующие схемы монтажа оборудования для герметизации устья скважины:

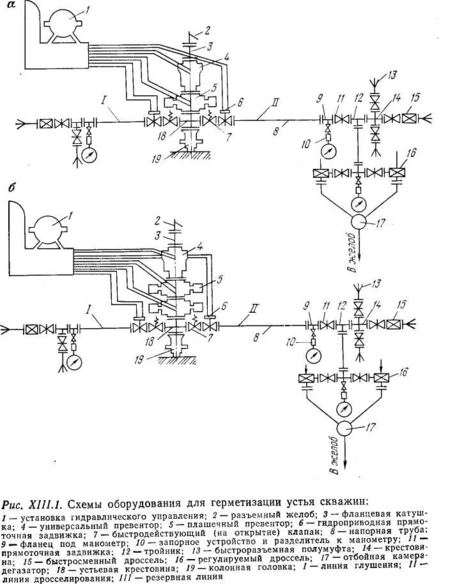

двухпревенторная с двумя линиями манифольда (рис.XIII.а);

трехпревенторная с двумя линиями манифольда (рис. XIII.1,6);

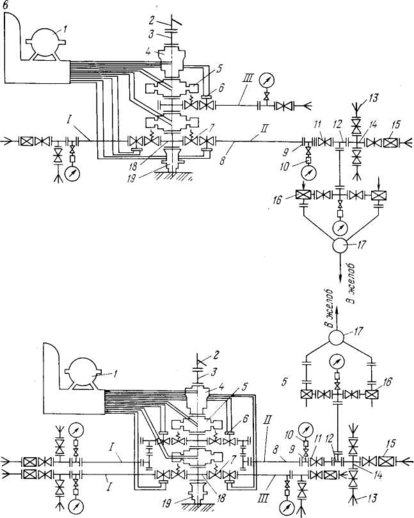

трехпревенторная с тремя линиями манифольда (рис. XIII.1,в);

трехпревенторная с четырьями линиями манифольда (рис. XIII.1,г).

О бвязка превенторов — манифольд — предназначена для управления давлением в скважине при нефтегазопроявлениях путем воздействия на пласт закачкой раствора и создания про­тиводавления на него. Манифольд состоит из линий дросселиро­вания и глушения, которые соединяются со стволовой частью оборудования для герметизации и представляют собой систему трубопроводов и арматуры (задвижки и регулируемые дроссели с ручным или гидравлическим управлением, манометры и др.).

Линия глушения соединяется с буровыми насосами и служит для закачки в скважину утяжеленного раствора по межтрубному пространству. При необходимости линия глушения используется для слива газированного бурового раствора в ка­меру-дегазатор циркуляционной системы буровой установки.

Линия дросселирования служит для слива бурового раствора и отбора флюидов из скважины с противодавлением на пласт, а также для закачки в скважину жидкости с по­мощью цементировочных агрегатов. В схеме на рис. XIII.1, г, применяемой при бурении скважин с повышенной опасностью нефтегазопроявлений, верхняя линия дросселирования служит резервной.

Манифольды рассчитывают на рабочее давление 21, 35, 70 МПа. В зависимости от конструкций задвижек они бывают двух типов: МП — с клиновыми задвижками и МПП — с пря­моточными задвижками. Манифольды типа МП в блочном ис­полнении шифруются МПВ. В шифре манифольдов цифрами указывается диаметр их проходного отверстия (в мм) и рабочее давление (в МПа). Например, манифольд диаметром 80 мм (принимаемый в настоящее время для всех манифольдов) на давление 35 МПа шифруется МПВ-80Х35.

Манифольды устанавливают на рамах-салазках с телескопи­ческими стойками, позволяющими регулировать высоту их рас­положения в пределах 0,65—1,25 м в зависимости от положения колонной головки над устьем скважины. Высота расположения головки изменяется после спуска и цементирования каждой обсадной колонны. Высота разъемного желоба устанавливается по расстоянию между фланцевой катушкой и ротором буровой установки.

Как видно из схем на рис. XIII.1, на установках монтируют один или два плашечных превентора. В морских скважинах с устьем на дне моря устанавливают три, а иногда и четыре плашечных превентора, а над ними универсальный превентор. В морских установках монтируют иногда два универсальных превентора. При бурении под давлением над этим превентором располагают вращающийся превентор.

После монтажа линии манифольдов превенторы подвергают гидроиспытаниям под давлением в 1,5 раза превышающим ра­бочее. Испытания проводят с использованием смазки «Нефте-газ-203» марки В или индустриального масла 12 или 20 по ГОСТ 20799—75 с добавкой 25—30% по объему смазки «Неф-темаз-203» марки Б.

УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ ПРЕВЕНТОРОВ

Плашечные превенторы

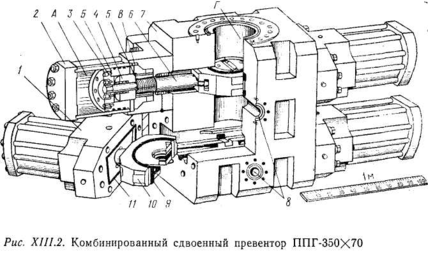

П ревентор, выпускаемый ВЗБТ (рис. ХШ.2) состоит из стального литого корпуса 7, к которому на шпильках крепятся крышки / четырех гидравлических цилиндров 2. В полости А цилиндра 2 размещен главный поршень 3, укрепленный на што­ке 6. Внутри поршня размещен вспомогательный поршень 4, служащий для фиксации плашек 10 в закрытом состоянии от­верстия Г ствола скважины. Для закрытия отверстия плашками жидкость, управляющая их работой, поступает в полость А, под действием давления которой поршень перемещается слева на­право.

Вспомогательный поршень 4 также перемещается вправо, и в конечном положении он нажимает на кольцо-защелку 5 и фиксирует тем самым плашки 10 в закрытом состоянии, что исключает самопроизвольное их открытие. Чтобы открыть от­верстие Г ствола, надо передвинуть плашки влево. Для этого управляющая жидкость должна быть подана под давлением в полость В, которая перемещает вспомогательный поршень 4 по штоку 6 влево и открывает защелку 5. Этот поршень, дойдя до упора в главный поршень 3, передвигает его влево, тем са­мым раскрывая плашки. При этом управляющая жидкость, на­ходящаяся в полости £, выжимается в систему управления.

Плашки 10 превентора могут быть заменены в зависимости от диаметра уплотняемых труб. Торец плашек по окружности уплотняется резиновой манжетой 9, а крышка 1 — проклад­кой //. Каждый из превенторов управляется самостоятельно, но обе плашки каждого превентора действуют одновременно. Отверстия 8 в корпусе 7 служат для присоединения превентора к манифольду. Нижним торцом корпус крепится к фланцу устья скважины, а к верхнему его торцу присоединяется универсаль­ный превентор.

Как видно, плашечный превентор с гидравлическим управ­лением должен иметь две линии управления: одну для управ­ления фиксацией положения плашек, вторую для их перемеще­ния. Превенторы с гидравлическим управлением в основном применяют при бурении на море. В ряде случаев нижний пре­вентор оборудуется плашками со срезающими ножами для пе­ререзания находящейся в скважине колонны труб.

Д ля бурения на суше применяют в основном однокорпусные плашечные превенторы с двойной системой перемещения пла­шек: гидравлической и механической без системы гидравличе­ского управления их фиксацией. По конструкции эти превенто­ры (рис. XIII.3) значительно проще. Такой превентор состоит из корпуса 2, внутри которого помещаются плашки и крышки с гидроцилиндрами 1 и 5. Корпус 2 представляет собой сталь­ную отливку коробчатого сечения, имеющую проходное верти­кальное отверстие диаметром D и сквозную горизонтальную прямоугольную полость, в которой размещаются плашки. Пере­крывающие устье скважины плашки комплектуются под опре­деленный размер трубы. При отсутствии в скважине бурильных труб устье перекрывается глухими плашками.

Плашки превентора разъемной конструкции состоят из кор­пуса 9, сменных вкладышей 11 и резинового уплотнения 10. Плашку в собранном виде насаживают на Г-образный паз а штока 7 и вставляют в корпус превентора. Полость корпуса с обеих сторон закрывается откидными крышками гидроцилинд­ров / и 5, шарнирно подвешенными на корпусе. Крышка к кор­пусу крепится болтами 4.

Каждая плашка перемещается поршнем 6 гидравлического цилиндра 8. Масло от коллектора 3 по стальным трубкам и через поворотное ниппельное соединение под давлением посту­пает в гидроцилиндры. Полость плашек превентора в зимнее время (при температуре —5°С и ниже) обогревается паром, подаваемым в паропроводы. Поршень со штоком, крышка и цилиндры уплотняются при помощи резиновых колец.

Универсальные превенторы

Универсальный превентор предназначен для повышения на­дежности герметизации устья скважины. Его основной рабочий элемент — мощное кольцевое упругое уплотнение, которое при открытом положении превентора позволяет проходить колонне бурильных труб, а при закрытом положении-—сжимается, вследствие чего резиновое уплотнение обжимает трубу (веду­щую трубу, замок) и герметизирует кольцевое пространство между бурильной и обсадной колоннами. Эластичность резино­вого уплотнения позволяет закрывать превентор на трубах различного диаметра, на замках и УБТ. Применение универ­сальных превенторов дает возможность вращать и расхажи­вать колонну при герметизированном кольцевом зазоре.

Кольцевое уплотнение сжимается либо в результате непо­средственного воздействия гидравлического усилия на уплот­няющий элемент, либо вследствие воздействия этого усилия на уплотнение через специальный кольцевой поршень.
