Сверху стол защищен оградой 8. Быстроходный ведущий вал 10 расположен горизонтально на подшипниках 11, воспринимаю­щих радиальные и горизонтальные нагрузки. Вал 10 приводится: во вращение от цепной звездочки 12 или с помощью вилки кар­данного вала, расположенной на конце вала. Ротор снабжен сто­пором 9, при включении которого вращение стола становится не­возможным. Фиксация стола ротора необходима при СПО и бу­рении забойными двигателями для восприятия реактивного

момента.

Привод ротора в буровых установках с расположением ле­бедки на полу буровой осуществляется цепной трансмиссией от лебедки или от КПП карданной передачей, при установке лебед­ки ниже пола буровой — дополнительной трансмиссией от лебед­ки или индивидуальным приводом от электродвигателя постоян­ного тока (рис. V.2), располагаемой под полом буровой. Такая конструкция обеспечивает свободное пространство для работы персонала буровой бригады.

КОНСТРУКЦИИ РОТОРОВ И ИХ ЭЛЕМЕНТОВ

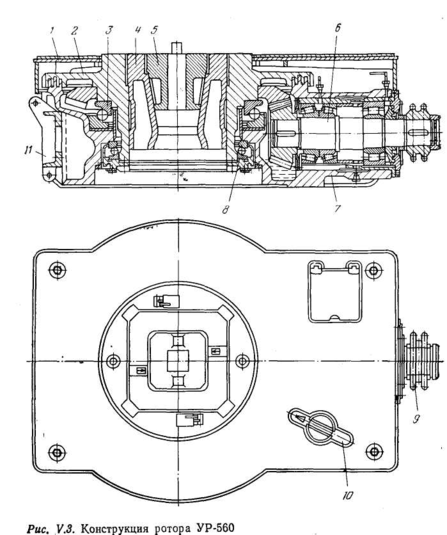

Ротор Р-560 (рис. V.3) состоит из следующих основных сбо­рок и элементов. Станина 7— основной элемент ротора. Обычно она представляет собой стальную отливку коробчатой формы, внутри которой смонтированы основные сборки и детали. Внут­ренняя полая часть станины — масляная ванна для смазки кони­ческой зубчатой пары и подшипников опор стола ротора и при­водного вала.

Стол ротора 2 — основная вращающаяся часть, приводящая во вращение через разъемные вкладыши 4 и зажимы 5 ведущую трубу и соединенную с ней спущенную в скважину бурильную колонну. Стол ротора монтируется на двух шаровых опорах — главной 3 и вспомогательной 8. Главная опора 3 воспринимает динамические циклически действующие нагрузки — радиальную от передаваемого крутящего момента и осевые от трения ведущей трубы о зажимы 5 ротора при подаче колонны и от веса стола ротора, а также статическую нагрузку от веса колонн труб и дру­гих элементов при установке их на стол ротора.

В спомогательная опора 8 стола служит для восприятия ради­альных нагрузок от зубчатой передачи и осевых ударов при бу­рении или подъеме колонны. Периферийный зазор между стани­ной 7 и столом 2 ротора выполнен в виде лабиринта, предупре­ждающего проникновение бурового раствора и грязи внутрь ста­нины и выбрасывание смазки из ротора при вращении стола. Сверху стол ротора закрыт ограждением /, служащим для уста­новки на нем элеваторов и другого оборудования при СПО и за­щиты операторов.

Горизонтальный приводной вал 6 выполняется обычно в виде отдельной сборки, в которой вал с ведущей конической шестер­ней, насаженной на нем, монтируется на роликоподшипниках во втулке. Сдвоенный радиально-упорный подшипник, воспринимаю­щий радиальные и осевые нагрузки от зубчатой передачи, уста­навливается рядом с конической шестерней. Вторая опора вала — цилиндрический роликоподшипник. На внешнем конце вала мон­тируется либо цепная звездочка 9 при приводе ротора цепной передачей от лебедки, либо шарнир карданного вала.

Разъемные вкладыши 4, состоящие из двух половин, устанав­ливают в проходное отверстие ротора, верхняя часть которого снабжена квадратной выемкой. Верхняя часть вкладышей также имеет квадратную форму, в которую входят выступы верхней части зажимов 5 ведущей трубы или роликового зажима при бу­рении. При СПО в отверстие вкладышей вставляют конусную втулку для клинового захвата. При бурении зажимы 5 или роли­ковые зажимы закрепляют болтами, оставляют на ведущей трубе и вместе с ней отпускают в отверстие вкладышей 4.

Стопорное устройство 10 служит для фиксации стола ротора. Рукоятка управления стопорным устройством расположена в углублении верхней ограды ротора. В углублении она защищена от повреждений и, кроме того, не мешает работать. При перево­де рукоятки в рабочее положение выдвигается упор, входящий в одну из специальных прорезей на наружной поверхности стола, и препятствует вращению.

Для облегчения труда рабочих и ускорения СПО роторы комп­лектуют пневматическими клиновыми захватами, для чего на роторе предусмотрен кронштейн, к которому присоединяется ме­ханизм подъема и опускания в отверстие ротора клиньев.

Диаметр отверстия в столе ротора и максимальная статиче­ская нагрузка на стол ротора —основные классификационные параметры. Они определяют максимальный диаметр долота и максимальные диаметр и вес обсадной колонны, которая может быть спущена в скважину.

Основные характеристики роторов приведены в табл. V.I.

Для обеспечения взаимозаменяемости внутренние размеры роторов и вкладышей и наружные размеры вкладышей стандар­тизованы. Также стандартизованы длина и диаметр конца при­водного вала ротора и расстояние от оси отверстия стола до плос­кости первого ряда зубьев приводной звездочки, обеспечивающее возможность применения ротора на любой буровой установке.

БУРОВЫЕ НАСОСЫ И ОБОРУДОВАНИЕ ЦИРКУЛЯЦИОННОЙ СИСТЕМЫ

ФУНКЦИИ И СХЕМА ЦИРКУЛЯЦИОННОЙ СИСТЕМЫ

Буровые насосы и циркуляционная система выполняют сле­дующие функции:

нагнетание бурового раствора в бурильную колонну для обес­печения циркуляции в скважине в процессе бурения и эффектив­ной очистки забоя и долота от выбуренной породы, промывки, ликвидации аварий, создания скорости подъема раствора в затрубном пространстве, достаточной для выноса породы на по­верхность;

подвод к долоту гидравлической мощности, обеспечивающей высокую скорость истечения (до 180 м/с) раствора из его наса­док для частичного разрушения породы и очистки забоя от вы­буренных частиц;

подвод энергии к гидравлическому забойному двигателю.

Н а рис. VII. 1 показаны схема циркуляции бурового раствора и примерное распределение потерь напора в отдельных элемен­тах циркуляционной системы скважины глубиной 3000 м при бу­рении роторным способом.

В процессе бурения в большинстве случаев раствор цирку­лирует по замкнутому контуру. Из резервуаров 13 очищенный и подготовленный раствор поступает в подпорные насосы 14, кото­рые подают его в буровые насосы /. Последние перекачивают раствор под высоким давлением (до 30 МПа) по нагнетательной линии, через стояк 2, гибкий рукав 3, вертлюг 4, ведущую трубу 5 к устью скважины 6. Часть давления насосов при этом расходуется на преодоление сопротивлений в наземной системе. Далее буровой раствор проходит по бурильной колонне 7 (бу­рильным трубам, УБТ и забойному двигателю 9) к долоту 10. На этом пути давление раствора снижается вследствие затрат энергии на преодоление гидравлических сопротивлений.

Затем буровой раствор вследствие разности давлений внутри бурильных труб и на забое скважины с большой скоростью выходит из насадок долота, очищая забой и долото от выбурен­ной породы. Оставшаяся часть энергии раствора затрачивается на подъем выбуренной породы и преодоление сопротивлений в затрубном кольцевом пространстве 8 . П однятый на поверхность к устью 6 отработанный раствор проходит по растворопроводу 11 в блок очистки 12, где из него удаляются в амбар 15 частицы выбуренной породы, песок, ил, газ и другие примеси, поступает в резервуары 13 с устройствами 16 для восстановления его параметров и снова направляется в подпорные насосы.

Нагнетательная линия состоит из трубопровода высокого дав­ления, по которому раствор подается от насосов / к стояку 2 и гибкому рукаву 3, соединяющему стояк 2 с вертлюгом 4. Напор­ная линия оборудуется задвижками и контрольно-измерительной аппаратурой. Для работы в районах с холодным климатом пре­дусматривается система обогрева трубопроводов.

Сливная система оборудуется устройствами для очистки и приготовления бурового раствора, резервуарами, всасывающей линией, фильтрами, нагнетательными центробежными насосами, задвижками и емкостями для хранения раствора.

ВЕРТЛЮГИ И БУРОВЫЕ РУКАВА

НАЗНАЧЕНИЕ И СХЕМЫ

Вертлюг — промежуточное звено между поступательно пере­мещающимся талевым блоком с крюком, буровым рукавом и вращающейся бурильной колонной, которая при помощи замко­вой резьбы соединяется через ведущую трубу со стволом верт­люга. Для обеспечения подачи бурового раствора или газа пере­мещающийся вертлюг соединен с напорной линией при помощи гибкого бурового рукава, один конец которого крепится к отво­ду вертлюга, а второй — к стояку на высоте, несколько большей половины его длины.

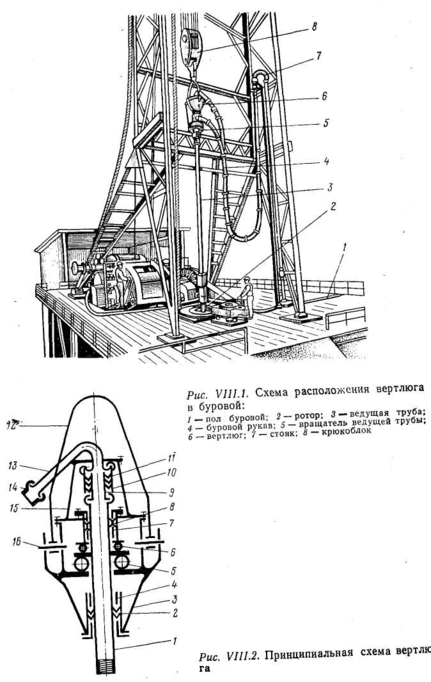

Н а рис. VIII. 1 показана схема расположе­ния вертлюга в буровой при бурении.

Вертлюг обеспечивает возможность свободного вращения бу­рильной колонны при невращающихся корпусе и талевой системе. Он подвешен на ее крюке и выполняет функции сальника для подачи внутрь вращающейся колонны бурового раствора, закачиваемого насосами по гибкому рукаву.

На рис. VIII.2 показана принципиальная схема вертлюга для бурения глубоких скважин. Основная вращающаяся его де­таль — полый ствол 1, воспринимающий вес бурильной колонны. Ствол, смонтирован в корпусе 3 на радиальных 4 и 7 и упор­ных 5 и 6 подшипниках, снабжен фланцем, передающим вес колонны через главную опору 5 на корпус 3, подвешенный к крюку на штропе 12. Опоры ствола фиксируют его положение в корпусе, препятствуют осевым, вертикальным и радиальным перемещениям и обеспечивают устойчивое положение и лег­кость вращения.

Вес корпуса вертлюга со шлангом, осевые толчки и удары колонны снизу вверх воспринимаются вспомогательной опо­рой 6. Ствол вертлюга — ведомый элемент системы. При приня­том в бурении нормальном направлении вращения бурильной колонны (по часовой стрелке, если смотреть сверху на ротор) ствол и все детали, связанные с ним, во избежание самоотвин­чивания имеют левые резьбы. Штроп 12 крепится к корпусу на осях 16, смонтированных в приливах корпуса. Приливы имеют форму карманов, которые ограничивают угол поворота штропа ( — 40°) для установки его в положение, удобное для захвата крюком, когда вертлюг с ведущей трубой находится в шурфе.

К крышке корпуса 15 прикреплен отвод 13, к которому при­соединяется буровой рукав 14. Буровой раствор поступает из рукава через отвод в присоединенную к нему напорную тру­бу 9, из которой он попадает во внутренний канал ствола верт­люга. Зазор между корпусом напорного сальника 10 и напорной трубой 9 уплотнен сальником 11, обеспечивающим герметич­ность при больших рабочих давлениях бурового раствора.

Напорный сальник 11 во время роторного бурения эксплуа­тируется в тяжелых условиях, срок его службы (50—100 ч) во много раз меньше, чем остальных деталей вертлюга, поэтому он выполняется быстросменным. В верхней и нижней частях кор­пуса вертлюга для уплотнения зазора между корпусом и вра­щающимся стволом устанавливают самоуплотняющиеся ман­жетные сальники 2 и 8, которые предохраняют от вытекания масла из корпуса и попадания в него снаружи влаги и грязи.

В вертлюгах есть устройства для заливки, спуска масла и контроля его уровня, а также сапун для уравновешивания с атмосферным давлением паров внутри корпуса, создающего­ся при нагреве в процессе работы. Это устройство не пропуска­ет масло при транспортировке вертлюга в горизонтальном по­ложении.

Типоразмер вертлюга определяется динамической нагрузкой, которую он может воспринимать в процессе вращения бурильной колонны, допустимой статической нагрузкой и частотой вращения, предельным рабочим давлением прокачиваемого бу­рового раствора, массой и габаритными размерами. Каждый вертлюг имеет стандартную левую коническую замковую резьбу для присоединения к ведущей трубе двух-трех размеров. Кор­пус вертлюга выполняется обтекаемой формы для того, чтобы он не цеплялся за детали вышки при перемещениях. Вертлюги приспособлены к транспортировке любыми транспортными средствами без упаковки.

КОНСТРУКЦИИ ВЕРТЛЮГОВ

П о конструкции вертлюги для бурения глубоких скважин, изготовляемые отечественными заводами, отличаются мало. Рассмотрим конструкцию вертлюга УВ-250МА (рис. VIII.3).Он состоит из литого стального корпуса 5 с двумя карманами для присоединения к нему штропа 11 при помощи пальцев. Внут­ренняя полость корпуса разделена по высоте горизонтальной перемычкой, служащей опорной поверхностью основной опоры ствола, усиленной для жесткости вертикальными ребрами. Эта перемычка имеет кольцевую площадку, на которую устанавли­вается основной опорный подшипник 4.

Над основной опорой в корпусе находятся вспомогательный упорный подшипник 6, воспринимающий усилия, которые воз­никают вдоль оси от ротора к вертлюгу, и верхний радиальный подшипник 7. Второй радиальный подшипник 3, центрирующий ствол вертлюга 1, расположен в нижней части корпуса. Ствол вертлюга / с вращающимися элементами подшипников 3, 4, 6 и 7 и верхним напорным сальником 9 составляют группу вра­щающихся деталей вертлюга.

Сверху корпус вертлюга имеет круглое отверстие. Это от­верстие закрывается крышкой с кронштейном 8, к которому крепится подвод 10. В крышке 8 установлено верхнее сальнико­вое уплотнение корпуса, а нижнее уплотнение 2 крепится к ниж­ней части корпуса. Этот сальник служит для предупреждения утечки масла из корпуса вертлюга в процессе работы.

Верхний радиальный 7 и упорный 6 подшипники малонагружены и смазываются консистентной смазкой, для чего в крышке предусмотрена пресс-масленка. Главная опора и нижний радиальный подшипник смазываются жидкой смазкой, которой наполнена масляная ванна корпуса. Жидкое масло служит не только для смазки, но и для отвода тепла, выделяющегося в подшипниках. Надо иметь в виду, что при прокачке через вертлюг бурового раствора с высокой температурой масло в ванне вертлюга нагревается и добавочное тепло трения приво­дит к повышению температуры выше допустимой (иногда более 100 °С).

Применение быстросъемного напорного сальника значитель­но упростило и ускорило его замену, а конструкция ствола ста­ла проще и меньшей длины. Практика эксплуатации показыва­ет, что применение большого числа манжет в сальнике не уве­личивает срок службы уплотнения вертлюга, так как происходит перегрев манжет и их разрушение вследствие плохого теплоотвода. Оптимальным является использование двух-трех ра­бочих манжет. В зависимости от конструкции уплотнение осу­ществляется либо первой, либо последней манжетой, при выхо­де из строя которой начинает работать вторая манжета и т. д.
