ОГЛАВЛЕНИЕ

ВВЕДЕНИЕ

1. КОЛОНКОВОЕ БУРЕНИЕ

1.1.Общие сведения

1.2.Общая схема колонкового бурения

1.3.Инструмент колонкового бурения

2. КОНСТРУКЦИЯ КОЛОНКОВЫХ СКВАЖИН

3. БУРОВЫЕ УСТАНОВКИ КОЛОНКОВОГО БУРЕНИЯ

4. ПРОМЫВКА И ПРОДУВКА БУРОВЫХ СКВАЖИН

3.1.Промывка скважин

3.2.Основные типы промывочной жидкости и условия применения

3.3.Назначение глинистых растворов и их свойства

3.4.Методы измерения свойств промывочных растворов

3.5.Расчет потребного количества глины

5. ТЕХНОЛОГИЯ КОЛОНКОВОГО БУРЕНИЯ

ЛИТЕРАТУРА

ВВЕДЕНИЕ

В настоящее время бурение скважин, многоцелевое производство и современная промышленность предлагает большой выбор технических средств и технологий, в которых требуется разбираться, чтобы принять правильное решение. В условиях рыночной экономики и жесткой конкуренции между недропользователями к специалистам геологам предъявляются соответствующие требования, так как от его квалификации и знаний, порой на уровне интуиции, может зависеть успех всего предприятия.

1. КОЛОНКОВОЕ БУРЕНИЕ

1.1.Общие сведения

Колонковое бурение является основным техническим способом разведки месторождений твердых полезных ископаемых. Оно также широко применяется при инженерно-геологических и гидрогеологических исследованиях и при структурно-картировочных изысканиях нефтяных и газовых месторождений. Кроме того, это бурение применяется для различных инженерных целей. Колонковым способом могут буриться шурфы и разведочные шахты. Колонковое бурение получило столь большое распространение по следующим причинам.

1. Оно позволяет извлекать из скважины столбики породы — керна, по которым можно составить геологический разрез месторождения и опробовать полезное ископаемое.

2. Колонковым способом можно бурить скважины под различными углами к горизонту, различными породоразрушающими инструментами в породах любой твердости и устойчивости. Из подземных выработок можно бурить восстающие скважины.

3. Бурить скважины малых диаметров на большую глубину, применяя относительно легкое оборудование.

1.2.Общая схема колонкового бурения

Бурение скважины начинается с подготовки подъездных путей и площадки для буровой установки. Перед началом бурения на месте заложения запроектированной скважины разравнивается площадка, выкапываются ямы под емкости для промывочной жидкости и под фундаменты и собирается буровая вышка 14 с буровым зданием 15. В вышке монтируются в требуемом направлении буровой станок 7, буровой насос 18, электродвигатели 19 для привода станка и насоса (рис.3.1). При отсутствии электроэнергии станок и насос приводятся в действие через соответствующую трансмиссию от двигателя внутреннего сгорания (ДВС)

Рис.3.1 Схема бурового агрегата

После монтажа буровой установки и проверки ее работы производится забуривание скважины в заданном направлении, после чего устье скважины закрепляется направляющей трубой. Все части бурового снаряда соединяются друг с другом при помощи резьбовых (герметичных) соединений. Верхняя ведущая бурильная труба пропускается сквозь шпиндель вращателя бурового станка, закрепляется в зажимном патроне, затем.. на нее навинчивается буровой сальник.

Одновременно оборудуется система для очистки бурового раствора от частиц разбуренной породы. Для охлаждения коронки, очистки забоя от разрушенной породы и выноса на поверхность шлама скважину промывают. Бурение скважины производится в следующей последовательности. При помощи лебедки в скважину спускается буровой снаряд, собираемый из следующих частей: коронки 7, колонковой трубы 6, переходника 5, колонны бурильных труб 4, длина которой увеличивается по мере углубления скважины, вертлюг-сальника 3, нагнетательного шланга 2, соединяющего буровой снаряд с буровым насосом 1. Вращение бурового снаряда сопровождается нагнетанием под давлением промывочной жидкости буровым насосом. Раствор, насыщенный шламом разбуренной породы, поднимается вверх по стволу скважины, где поступает по системе желобов 8 в отстойник 9, где шлам опускается на дно, а осветленная вода в приемный бак 10.

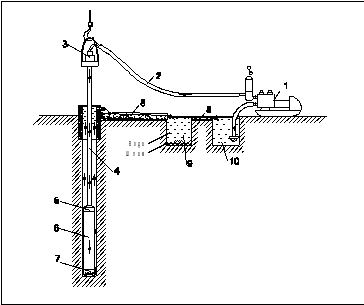

Рис. 3.2 Схема прямой промывки скважин:

1 – буровой насос; 2 – нагнетательный шланг; 3 – вертлюг – сальник; 4 – колонна бурильных труб; 5 – трубный фрезерный переходник; 6 – колонковая труба; 7 – коронка; 8 – система желобов; 9 – отстойник; 10 – приемный бак

С промывкой и вращением снаряд осторожно доводят до забоя и начинают бурение. Скважину забуривают до коренных пород и врезаются в них на 0,5—1,5 м, после чего опускают направляющую трубу, предназначенную для предохранения устья скважины от размыва и направления изливающейся из скважины жидкости в желобную систему При глубоком бурении всю толщу верхних неустойчивых и водоносных пород перекрывают следующей колонной обсадных труб называемой кондуктором. Затрубное пространство за кондуктором на всю глубину или в нижней части должно быть зацементировано, а кольцевой зазор между направляющей трубой и кондуктором загерметизирован.

В зависимости от физико-механических свойств пород, диаметра и типа буровой коронки шпинделю и буровому снаряду сообщают ту или иную частоту вращения и при помощи регулятора подачи создают необходимую осевую нагрузку на коронку. Частота вращения инструмента подбирается в зависимости от типа коронки, ее диаметра и глубины скважины. Регулятор подачи позволяет создавать необходимое давление резцов коронки на породу забоя, независимо от веса колонны бурильных труб. Вращаясь и внедряясь в породу, коронка выбуривает кольцевой забой, формируя керн. По мере углубления скважины керн заполняет колонковую трубу

Если бурение ведется по устойчивым породам, то для промывки скважины применяется техническая вода. При проходке скважины в недостаточно устойчивых породах промывку ведут глинистым раствором. При бурении в относительно безводных скважинах может применяться продувка забоя сжатым воздухом.

После того как колонковая труба наполнится керном, приступают к подъему инструмента на поверхность. При бурении в крепких и абразивных породах иногда приходится прекращать бурение и приступать к подъему инструмента из-за значительного снижения скорости бурения вследствие затупления резцов коронки или из-за самозаклинивания керна в колонковом снаряде. Перед началом подъема керн должен быть надежно заклинен в нижней части колонкового снаряда и сорван. После заклинивания керна насос выключают и буровой снаряд при помощи лебедки поднимают на поверхность, развинчивая колонну бурильных труб на отдельные свечи. Длина свечей определяется высотой буровой вышки. Свеча свинчивается из двух или трех, а иногда и четырех бурильных труб. Длина свечи на 3—5 м меньше высоты вышки. Свечи устанавливаются на подсвечник. Вес поднимаемой колонны можно определять с помощью индикатора веса.

После извлечения колонкового снаряда на поверхность коронку отвинчивают, керн извлекают из колонковой трубы, инструмент вновь собирают, опускают в скважину и бурение продолжают. При каждом подъеме коронку осматривают и в случае износа заменяют новой. Керн промывают, очищают от глинистой корки, замеряют и укладывают в последовательном порядке в керновые ящики, отмечая интервал скважины, с которого поднят керн, и процент выхода керна.

Если скважина пересекает неустойчивые породы, которые обваливаются или выпучиваются даже при применении специальных промывочных растворов, в нее опускают колонну обсадных труб, перекрывая неустойчивые породы, после чего продолжают бурение скважины коронкой меньшего диаметра. Через 50—100 м проходки измеряют угол наклона (зенитный) и направление (азимут) скважины. После того как скважина пересечет полезное ископаемое и войдет в пустые породы лежачего бока, бурение прекращают, инструмент поднимают и разбирают.

В скважине производят геофизические исследования, (каротаж), измеряют кривизну ствола, температуру, проверяют глубину скважины, после чего приступают к ликвидации скважины. Для этого, прежде, извлекают обсадные трубы (если они не зацементированы), затем заполняют под давлением тампонажным раствором, чтобы по стволу не было перетока подземных вод. После этого буровая установка разбирается и перевозится на новую точку. На месте ликвидированной скважины устанавливают репер.

В крепких породах бурение производят алмазными коронками. В крепких хрупких породах может быть с успехом применено ударно-вращательное бурение с гидро- или пневмоударным механизмом. В породах средней твердости и мягких вращательное бурение ведется коронками, армированными твердосплавными резцами. Если скважины пересекают уже изученные породы, то на участках, где полезное ископаемое отсутствует, целесообразно перейти на бескерновое бурение, которое позволяет повысить производительность бурения за счет значительного увеличения проходки за рейс и сокращения времени на спуско-подъемные операции, а также за счет повышения режимов бурения.

Глубины колонковых скважин бывают различные - от нескольких метров до нескольких тысяч метров. Диаметры колонковых скважин зависят от целей их проходки и от типа породоразрушающего инструмента. При алмазном способе скважины бурятся в основном коронками диаметром 76, 59 и 46 мм. При твердосплавном бурении чаще применяют коронки диаметром 92, 76, 59 мм, При инженерно-геологических и гидрогеологических работах иногда проходят колонковым способом шурфо-скважины диаметром 500—1500 мм. Выпускаются установки для бурения колонковым способом круглых стволов шахт диаметром более 5 м.

1.3.Инструмент колонкового бурения

Инструмент, предназначенный для бурения скважин, называется буровым инструментом и подразделяется на технологический, вспомогательный, аварийный и специальный.

Технологический инструмент предназначен непосредственно для бурения. Набор инструмента, соединенного в определенной последовательности, называется буровым снарядом. Вспомогательный инструмент — это буровой инструмент, предназначенный для обслуживания технологического инструмента при бурении. Аварийный инструмент предназначен для ликвидации различного рода осложнений, препятствующих нормальному процессу бурения, а специальный - для обслуживания специфических операций в скважинах.

Технологический буровой инструмент (буровой снаряд) состоит из колонкового набора (буровой коронки, кернорвательного устройства, колонковой трубы, трубного переходника, шламовой трубы) и бурильной колонны (бурильных труб и их соединений). Для каждого диаметра скважин составляется определенный буровой снаряд. В связи с этим стандартами предусмотрено по каждому типу инструмента определенное количество размеров, взаимно унифицированных по соединительным элементам и диаметрам (типоразмеры).

Вспомогательный инструмент предназначен, в основном для сборки – разборки бурового снаряда и для обсадки скважины обсадными трубами. Представлен обсадными трубами, полуавтоматическим элеватором с пробкой (грибком), элеватором, шарнирным ключом, подкладной вилкой.

Таблица 3.1

Основные размеры обсадных труб ниппельного соединения и ниппелей к ним (в мм)

Параметры	Нормы
Наружный диаметр трубы и ниппеля D	73+0,35	89±0,40	108+ ±0,86	127+ + 1,02	±146 ±1,17
Толщина стенки труб	5,0±0,4	5,0+0,4	5+0,63	5,0+0,63	5,0±0,63
Внутренний диаметр ниппеля	62,0	78,0	95,5	114,5	134,5
Наружный диаметр наружной резьбы	68,5	84,5	103,0	122,0	141,0
Наружный диаметр внутренней резьбы	68,54	84,55	103,05	122.06	141,06
Длина резьбы	40	40	60	60	60
Внутренний диаметр резьбы	67,0	83,0	101,5	' 120,5	139,5
Длина трубы L	1500; 3000; 4500; 6000
Масса 1 м труб, кг	8,4	10,4	13,0	16,0	17,4

Таблица 3.2

Основные размеры обсадных безниппельных труб (в мм)

Для удержания снаряда в подвешенном состоянии применяются трубные хомуты и трубодержатели. Для свинчивания и развинчивания обсадных труб применяются двух- или трехшарнирные ключи. Каждый ключ может быть использован для свинчивания и развинчивания двух размеров обсадных труб.
