Определить устойчивость зданий, технического оборудования объекта к воздействию ударной волны, скоростного напора воздуха при взрыве емкости с пропаном.

Задача 3

Оценить химическую обстановку в связи с аварией на близлежащей железнодорожной станцией, приведшей к разрушению емкости с аммиаком.

Таблица 3.1

Исходные данные

Задача 1. Решение

Доза облучения для смены с наибольшим временем работы:

где Р₁ - доза радиации полученная на один час после аварии;

t_н, t_к - время начала и конца работы смен соответственно

К_осл - коэффициент ослабления зданием.

Для проведения ремонтно-спасательных работ и дальнейшей работы предприятия в обычном режиме необходимо произвести расчет количества смен и определить режим их работы. Для этого необходимо использовать приложение 16 – График определения продолжительности пребывания в зоне радиоактивного заражения.

1. Для работы с графиком необходимо использовать относительную величину а

По графику находим на пересечении ординат время начала работы (t_н). Пусть t_н = 1 час, тогда t_р1 = 45 мин.. Сравним продолжительность работы первой смены с минимальной продолжительностью смены (t_{р min} = 2 часа):

Так как t_р1 < t_{р min} то берем t_р1 = 2

t_н1 = 2,5 t_р1= 2

t_к1 = 4,5

Найдем начало работы второй смены:

t_н2 = t_н1 + t_р1 = 2,5 + 2 = 4,5 (час.) t_р2 = 4 (час.)

t_к2 = 8,5 (час.).

Найдем начало работы третьей смены:

t_н3 = 8,5 (час.) t_р3 = 9(час.)

t_к3 = 17,5 (час.)

Сравним расчетную продолжительность третьей смены (t_р3 = 9 часов) с максимальной ее продолжительностью (t_{p max} = 12 часов):

t_{p max} > t_р3.

Ищем начало следующей смены:

t_н4 = 17,5 (час.) t_р4 = 20(час.)

t_к3 = 29,5 (час.)

t_{p max} < t_р3

Таким образом, принимаем продолжительность последней смены равной 12 часам. Так как максимальное число сокращенных смен N = 3, то сокращаем количество смен до 3.

Определим дозу облучения, которую получат проработавшие смены. Так как уровень радиации на момент начала работ был достаточно высоким І, ІІ, ІІІ смены проработали полное расчетное время, а третья смена была сокращена, то необходимо найти дозу облучения, которую получили рабочие.

,

где t_к – время окончания рабочей смены.

Для третьей смены:

.

Результаты расчетов разместим в таблице 3.2.

Таблица 3.2

Результаты расчетов

2. Определение потребности в защитных сооружениях, их оборудовании в условиях радиоактивного заражения.

N = 170 чел., t_пр = 5 суток.

2.1 Рассчитаем вместимость защитных сооружений. Норма объема в убежище для 1 укрываемого V₁ = 1,5 м³.

,

где S₀ – общая площадь защитного сооружения, м²;

h – высота сооружения (h = 2,4 м);

N – количество укрываемых.

(м³).

Проведем расчеты помещений убежища в соответствии с нормами:

S_п.у. = S_п.у.н ,

S_п.у.н = 0,5 м² – норма площади для одного укрываемого.

S_п.у. = 0,5*170=85 (м²).

Проведем расчеты вспомогательных помещений убежища в соответствии с нормами:

S_вспом. = S_{вспом.н.} ,

S_{вспом.н.} = 0,12 м² – норма вспомогательной площади для одного укрываемого.

S_вспом. = 0,12*170=21 (м²).

S_т.м. = 10 м² – площадь тамбур шлюза;

S_с.п. = 2 м² – площадь санитарного поста.

Фактическая общая площадь составит:

S_ф = S_п.у. + S_вспом. + S_т.м. + S_с.п. = 85 + 21 + 10 + 2 = 118 (м²).

S_ф > S₀, поэтому принимаем S_ф.

При принятой нами высоте h = 2,4 м можно установить двухъярусные нары, которые обеспечивают 5 мест: 4 – сидение, 1 – лежание.

(шт.).

Вывод: необходимо поставить защитное сооружение общей площадью 118 м², в т.ч.: S_п.у. = 85 м²; S_вспом. = 21 м²; S_т.м. = 10 м²; S_с.п. = 2 м²; и установить 34 двухъярусных нар.

3. Оборудование защитного сооружения системой вентиляции.

Система воздухообмена должна обеспечивать очистку наружного воздуха, требуемый воздухообмен, кратность воздухообмена и удаления из помещения тепловыделения и влаги.

Обычно расчет ведется по двум режимам:

І Чистый воздухообмен – в убежище подается очищенный от пыли наружный воздух;

ІІ Фильтровентиляция – наружный воздух очищается от радиоактивной пыли, паров и аэрозолей, отравляющих веществ, бактериологических средств.

Для второй климатической зоны количество наружного воздуха, подаваемого на одного человека, принимается:

I режим – 10 м³/ч/чел. – W_I;

II режим – 2 м³/ч/чел. – W_II.

ФВК-1 обеспечивает и І, и ІІ режимы. Подача воздуха одним ФВК-1 составляет:

I режим – 1200 м³/ч – W_0I;

II режим – 300 м³/ч – W_0II.

Найдем количество ФВК-1 на 200 человек:

ФВК-1.

Выводы: для полного обеспечения чистым воздухом 170 укрываемых человек в I и II режимах вентиляции, в убежище надо установить 2 ФВК-1.

4. Система водоснабжения.

Определим необходимый аварийный запас воды:

W_вод.н. = 3 л/сутки/чел. – норма воды для одного укрываемого.

2550 (л).

Выводы: для полного водоснабжения 170 чел укрываемых в убежище, его необходимо снабдить 2550 л воды.

5. Санитарно-техническая система.

Учитывая естественные физиологические потребности человека, количество сточных вод должно составить:

S_ст.в.н. = 2 л/сутки/чел. – норма сточных вод для одного укрываемого.

(л).

Выводы: Резервуар для сточных вод должен иметь объем 1700 л.

6. Система электроснабжения. При оборудовании системы воздухоснабжения на базе ФВК-1 аварийным источником электроснабжения являются аккумуляторные батареи, которые используются для освещения помещений и работы ФВК-1. Желательно оборудовать убежище электроручными вентиляторами.

Выводы:

1. В первые 29,5 часа на предприятии работает три смены с продолжительностью работы 4, 9, 12 часов соответственно. После чего предприятие работает в нормальном режиме.

2. Работающие смены получили облучение 12 рентген в каждой смене.

3. Для укрытия рабочего персонала необходимо убежище площадью 118 м², с высотой 2,4 м.

4. В этом убежище нужно установить 34 пятиместных двухъярусных нар.

5. Для обеспечения чистым воздухом укрываемых в количестве 170 человек необходимо установить 2 ФВК-1.

6. Аварийный запас воды должен составлять 2550 л.

7. Резервуар для сточных вод должен иметь объем 1700 л.

8. Оборудовать убежище аккумуляторными батареями и электроручными вентиляторами.

Задача 2. Решение

При взрыве газовоздушной смеси образуется очаг взрыва с ударной волной и разрушением зданий, сооружений и технического оборудования. Ударная волна характеризуется избыточным давлением ∆Р.

Необходимо определить ∆Р для башенного крана и ∆Р для здания цеха. Для этого необходимо определить радиусы круговых зон и сравнить эти расстояния с радиусом нахождения башенного крана и здания цеха.

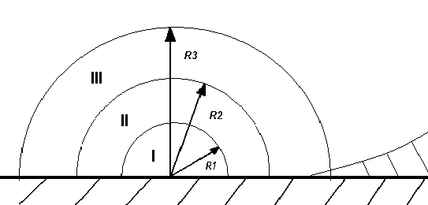

Рисунок 1. – Схема радиусов круговых зон

Расстояние от центра взрыва до зданий = 390.

Расстояние от башенного крана до центра взрыва = 340

В очаге взрыва принято выделять три круговые зоны:

І – зона детонационной волны, находится в пределах облака взрыва, характеризуются величиной избыточного давления, которое принято считать постоянной ∆Р_I = 1700 кПа. Радиус зоны можно вычислить по формуле:

,

где Q – масса сжиженного пропана, т;

= 81,2 (м).

Наши объекты не находятся в І зоне так как и > , то находим II зону. Зона действия продуктов взрыва (зона II) охватывает всю площадь раз­лёта продуктов газовоздушной смеси в результате её детонации. Радиус ІІ зоны можно вычислить по формуле:

.

= 138,04 (м).

Сравнивая радиус второй зоны с расстоянием от центра взрыва до здания и до крана, определим в какой зоне взрыва находятся эти объекты.

В данном случае объекты находятся в третьей зоне. В зоне действия воздушной ударной волны г_ш формируется фронт ударной волны, распространяющийся по поверхности земли.
