Выделяется 4 зоны:

1. Находится в контуре осушительной системы. Здесь нельзя допускать переосушку. Необходимо сохранить почвенный слой при строительстве, нельзя принимать гербициды, не уплотнять почву, обеспечить пути миграции животных и рыбоохранные мероприятия.

2. Находится внутри системы, но не мелиорируемые земли. Здесь необходима оценка влияния осушения на возвышенные места, и в случае переосушки необходимо компенсировать с помощью орошения, проводить лесовосстановительные работы.

3. Непосредственно прилегают к осушительной территории. Здесь оценивается влияние осушения на смежные территории, ее флору и фауну, т.к. происходит изменение гидрологического режима.

4. Воздушный бассейн. При строительстве, освоении, торфодобыче не загрязнять воздух торфяной пылью, не допускать пожаров и задымления воздуха.

§ 5 Установление типов водного питания ТВГО

Тип водного питания (ТВП) - под типом водного питания понимают комплексную характеристику взаимосвязи природных условий, определяющих формирование водного режима объекта осушения. Водный режим переувлажненного или заболоченного участка определяется соотношением атмосферных осадок и испарением влажности, инфильтрацией и капиллярным подпитыванием, поступлением и стоком поверхностных и грунтовых вод. В свою очередь соотношение приходных и расходных составляющих ВБ зависит от местоположения участка, рельефа поверхности земли, геологического строения, толщи, грунтов до регионального водоупора, гидрологических условий.

Различают 4 основных ТВП:

Атмосферный.

Грунтовый:

- подтип А - приток ГВ с водосбора

- подтип Б - бассейн и ГВ

- подтип В - приток ГВ из рек, водохранилищ.

1. Грунтово-напорный.

2. Намывной:

- Аллювиальный

- Делювиальный.

ТВП участка определяется двумя методами:

-Количественный.

-Качественный.

Из-за недостатка необходимых данных в курсовой работе применяем качественный метод. Для этого строим гидрогеологический разрез по створу А-А. Анализируя гидрогеологические, топографические данные, а также основные элементы общего водного баланса (таблица №1) и используя рекомендации в работе, делаю вывод, что на данном объекте имеет место грунтовый тип питания (т.к. грунты хорошо проницаемая супесь, известен водоупор, рельеф плоский - с малыми уклонами, УГВ расположен близко к поверхности земли, среднемноголетняя сумма осадков за год 710 мм.).

§6 Выбор метода и схемы осушения

Метод осушения характеризует основной принцип воздействия на неблагоприятный водный режим земель (почв) с целью преобразования его в оптимальный.

Метод осушения зависит от ТВП. В настоящее время при различных ТВП применяют следующие методы осушения:

Таблица №6

Тип водного питания	Метод осушения
Атмосферный	Ускорение поверхностного стока
Грунтовый	Понижение УГВ, перехват поверхностных и грунтовых вод со стороны водосброса
Намывной	Ограждение от поступления поверхностных вод с водосбора или реки

Эти схемы могут применяться отдельно или вместе, если ТВП смешанный.

Схемы осушения - расположение элементов осушительной сети в плане и вертикальной плоскости.

Осушительная система состоит из следующих элементов:

- Регулирующая сеть в виде дренажа (закрытого, открытого) или собирателей 'закрытых, открытых).

- Проводящая сеть в виде коллекторов (закрытых, открытых) и магистрального канала.

- Ограждающая сеть (нагорная или ловчие каналы).

- Водоприемник.

- ГТС, дороги, лесополосы.

Выбор схемы осушения заключается в установлении типа регулирующей и проводящей сети, водоприемника.

Так как в данной курсовой работе грунтовый тип питания, в качестве метода эсушения принимаем понижение УГВ, в качестве водоприемника принимаем реку.

По условию водоприемник находящийся в удовлетворительном состоянии, т.е. способен без подпора принять дренажную воду.

Применяются следующие виды регулирующей сети:

Таблица №7

Метод осушения	с\х использования	Регулирующая сеть
Ускорение поверхностного стока	Луга и пастбища	Открытые собиратели
	все, кроме лугов и пастбищ	Закрытые собиратели
Понижение УГВ	Луга и пастбища	Открытые осушители
	все, кроме лугов и пастбищ	Закрытый дренаж

В соответствии с принятым методом осушения (понижение УГВ) и с/х использования осушаемых земель в качестве полевого севооборота принимаем по таблице №7 в качестве регулирующей сети закрытый горизонтальный дренаж, задачей которого является регулирование УГВ и отвод воды в проводящую сеть.

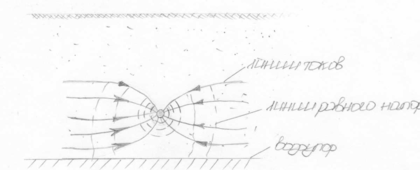

Рис.2 Схема работы закрытой дрены.

§7 Проектирование осушительной сети в плане и вертикальной плоскости

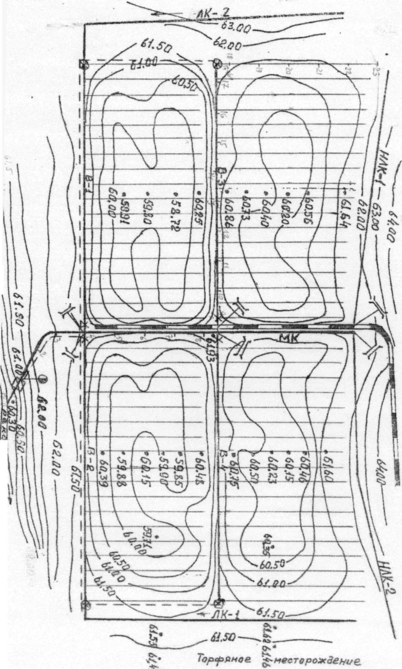

Проектирование осушительной сети в плане

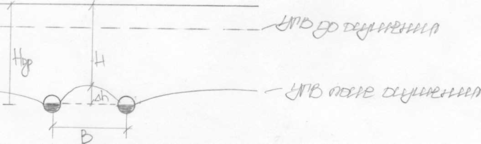

Основными параметрами регулирующей сети является расстояние между дренами или собирателями - В и глубина их закладки - Н.

Глубина закладки Н регулирующей сети определяется из условия обеспечения сброса поверхностных вод в заданные сроки и может быть принята в соответствии с табл. №4 методички Н = 1,1 – 1,2 м.

Расстояние между дренами регулирующей сети В зависит от литологического строения пород: для дренажа при супеси принимаем :

В = 30 м (таблица №4 методички).

Длина элемента зависит от уклона местности в направление элемента (табл.№4 методички) при среднем уклоне местности i = 0,006 принимаем длину элемента L=250м

Проектирование начинается с трассы магистрального канала, впадающего непосредственно в водоприемник. Магистральный канал должен проходить кратчайшим путем по наиболее пониженным местам осушительной территории и иметь минимальное число поворотов, на безуклонной территории проходить по середине участка.

Ловчий канал для перехвата грунтового потока проектируют по границе в местах выклинивания грунтовых вод в виде родников.

При уклоне >0,005 применяется поперечная схема, при уклоне <0,005 - продольная схема.

В курсовом проекте применяем поперечную схему.

Расположение элементов осушительной сети в вертикальной плоскости

Цель - определить проектные глубины и уклоны элементов осушительной сети. Элементы осушительной сети располагаются в вертикальной плоскости таким образом, чтобы своевременно осуществлять сброс избыточных вод с осушаемых земель без образования подпора. Оно проводится путем построения продольных профилей по каждому из элементов осушительной сети, находящихся во взаимной связи друг с другом. Работа проводится в направлении от младших элементов к старшим, выбирается вариант с самыми невыгодными условиями, к которым относятся:

-Малые уклоны поверхности земли.

-Наибольшая длина элемента

-Наибольшее удаление от водоприемника.

Таким вариантам в виде расчетной цепочки элементов принят МК, ЗК, ЗД. Уклон дна не должен превышать минимально допустимых значений (таблица №4 метод.)

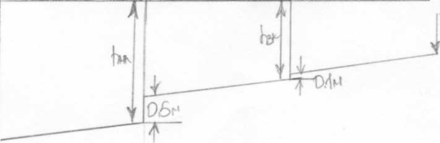

Сопряжение элементов осушительной сети в вертикальной плоскости приведено на Рисунке 3.

По каждому элементу осушительной сети разбивается на плане пикетаж через 100 метров и строятся продольные профиля и типовые поперечные сечения. Уклон дна должен превышать минимальное значение. Для устройства закрытой сети принимают траншеи, для открытой - трапециидальное поперечное сечение с заложением в соответствии с таблицей №5 методички.

Ширину дна канала принимаем 0,5 м., ширина дна МК проверяется гидравлическим расчетом.

Правило построения профилей:

-Мг 1:5000 Мв 1:100

-Разбивается пикетаж от устья к истоку на плане и слева направо на продольном профиле.

- Строится профиль поверхности земли.

-Выбирается проектный уклон дна.

- Определяется отметка проектного уклона в расчетной точке.

- Вычисляются отметки проектного дна на всех пикетах.

-Контролируется обеспечение требования вертикального сопряжения по всей длине канала.

-Проектный уклон выбирается = уклону поверхности земли.

- Отметки проектного дна можно определить только в расчетной точке i устье, в истоке и в местах изменения уклона.

-Глубины выемок определяются по пикетам

-Объем выемки для канала трапециидального сечения определяется:

V = (b+mh_ср) X h_ср , где

b - ширина дна канала =0.6м-

m - заложение откосов

hep-средняя арифметическая глубина выемки.
