В каждом случае отыскивается оптимальная по отношению к принятому критерию технологическая схема разделения. Следовательно, принцип динамического программирования заключается в том, что любая часть оптимального пути является оптимальной. Это позволяет отыскать оптимальный путь поэтапно, используя на каждом этапе части этого пути, найденные на предыдущих этапах.

В конечном счете, можно вычислить значения критерия оптимальности для всех схем и выбрать оптимальный вариант. Достоинством данного метода синтеза оптимального варианта технологической схемы разделения многокомпонентных смесей является строгий математический подход и снижение размерности задачи, то есть сокращение расчетов всех возможных колонн при разделении многокомпонентной смеси. Однако учет рециркулируемых потоков существенно усложняет метод динамического программирования.

В связи с этим данный метод широко используется для синтеза технологических схем разделения идеальных и зеотропных смесей и весьма ограниченно для азеотропных.

2.3. Метод ветвей и границ

Является другим методом синтеза оптимальных технологических схем разделения, заключающийся генерировании дерева разделения исходной смеси и выделении на этом дереве методом «поиска глобину» оптимальной схемы разделения [21]. При этом используются соответствующие верхние и нижние оценки критерия оптимальности синтезируемой схемы разделения. Согласно методу ветвей и границ, расчет каждого варианта схемы производится от начала схемы к ее концу. Некоторое сокращение числа рассматриваемых вариантов различных элементов достигается путем отбрасывания «ветвей дерева» разделения, если значения критерия оптимальности для части схемы превосходит значение верхней оценки критерия оптимальности. За значение верхней оценки критерия оптимальности принимается его значение для наилучшей из рассчитанных к данному моменту схем разделения. Недостатком этого метода является то, что одни и те же разделительные элементы, входящие в разные схемы рассчитываются многократно, то есть в каждой схеме. Вместе с тем методом ветвей и границ дает достаточно надежные результаты (так же как и предыдущий метод) в случае разделения зеотропных смесей. Что касается азеотропных смесей, то использование его в предлагаемом виде невозможно.

2.4. Интегрально-гипотетический метод

Идея интегрального метода, который был впервые сформулирован в работе [22], предполагает синтез от некоторой всеобъемлющей глобальной схемы к конкретной оптимальной схеме разделения. Глобальная схема должна включать все возможные варианты. Таким образом, интегрально-гипотетический метод включает в себя два основных этапа:

• синтез гипотетической обобщенной технологической схемы разделения;

• анализ и оптимизация гипотетической обобщенной технологической схемы.

В целом решение задачи синтеза оптимальной схемы разделения с использованием этого метода сводится к решению задачи определения значений коэффициентов структурного разделения потоков и параметров элементов, входящих в исходную гипотетическую схему, которые обеспечивают оптимальное функционирование системы. Таким образом, задача синтеза в данном случае сводится к непрерывной оптимизации. Синтез оптимальных схем с использованием этого метода связан с большим объемом вычислений. В этом случае постоянно приходится сталкиваться с локальным оптимумом, и трудно найти глобальный оптимум, соответствующий оптимальному варианту схемы.

2.5.Эволюционный метод

Основы данного метода для разделения одного потока питания на два продуктовых потока изложены в работах [23 - 26]. Метод заключается в том, что для исходной (принятой за основу) схемы разделения генерируются «соседние» схемы разделения с помощью определенных правил. Затем из них выбирается схема, по которой достигается разделение с меньшими затратами. И вновь генерируются «соседние» с выбранной схемой. Процесс прекращают, если найдена схема, характеризующаяся минимальными затратами [27]. Таким образом, общая стратегия эволюционного метода включает следующие этапы:

• синтез какого-либо простейшего исходного варианта схемы;

• определение в соответствии с некоторым коэффициентом эффективности наименее эффективного элемента в исходном варианте;

• исключение этого элемента из схемы;

• модификация данного элемента;

• стыковка модифицированного элемента с оставшейся частью схемы и коррекция схемы;

• определение коэффициента эффективности для вновь полученного варианта схемы.

Указанные этапы итерационно повторяются до тех пор, пока не будет синтезирована оптимальная схема.

Недостатком этого метода является, как было указано ранее, значительная вероятность получения локальных оптимумов.

2.6. Информационно- энтропийный метод

Информационно-энтропийный подход, разработанный Майковым с сотрудниками [28, 29], можно рассматривать как разновидность эвристического метода, хотя он имеет определенное теоретическое обоснование. Согласно этому методу оптимальная схема разделения сопоставляется с наиболее эффективным процессом получения информации [30]. Следовательно, оптимальной системе соответствует максимум суммы информационных критериев разделительной способности всех разделительных аппаратов. Применение информационно - энтропийного подхода приводит к тем же результатам, что и при использовании эвристического правила дихотомии. Сравнение получаемых этим методом оптимальных вариантов технологических схем с вариантами, являющимися оптимальными по приведенным затратам, показали значительное его расхождение.

Кроме рассмотренных применяется также рекурсивный метод и метод «случайных матриц». В ряде случаев можно использовать сочетание нескольких методов.

3. Продукты разделения

3.1. Хлорбензол

Хлорбензол молучают по следующим реакциям:

Таблица 3.1.1.

«Получение Хлорбензола»

Окислительное хлорирование проводят при 235—245°С в присутствии катализатора, состоящего из хлоридов меди и железа, осажденных на оксиде алюминия. Бензол, хлороводород и кислород в соотношении 10:2:3 направляют в реактора в котором бензол превращается за один проход на 10—15%. Продукт хлорирования состоит из хлорбензола (95—98%) и дихлорбензола 3—5%; соотношение п- и о-изомеров 7:3.Окислительное хлорирование бензола в хлорбензол проводят в кипящем слое катализатора (СuС1₂/А1₂Оз с удельной поверхностью 250—400 м²/г) при 190—230 °С с использованием в качестве хлорирующего агента НС1, НС1+С1₂.Возможно подвергать окислительному хлорированию контактный газ, выходящий из хлоратора прямого хлорирования бензола, что позволяет повысить единичную мощность одного агрегата. (На 1 т продукта хлорбензола, в качестве отхода, образуется 330 кг хлороводорода, из которого можно получить дополнительно до 0,9 т хлорбензола).

Синтез хлорбензола из анилина промышленного значения не имеет.

Принципиальная технологическая схема процесса хлорирования бензола.

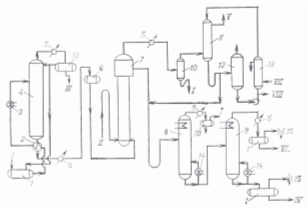

Рис. 3.1.1. Технологическая схема хлорирования бензола:

1 — емкость; 2, 3 — подогреватели; 4 — колонна азеотропной осушки;

5 — конденсатор; 6 — напорный бачок; 7 — хлоратор; 8, 9 — насадочные колонны;

10 — сепаратор; 11— конденсатор смешения; 12 — сборник; 13 — холодильник;

14 — кипятильник; 15 — вакуум.

/ — бензол; // — хлор; III — вода; IV — полихлориды; V — НС1; VI — хлорбензол; VII — рассол; VIII—в аппарат 8

Бензол проходит колонну азеотропной осушки 4, сверху которой выходит азеотроп (91,2% бензола и 8,8% воды), после конденсации и охлаждения (5) расслаивающийся на бензол и воду в сепараторе 10, откуда водный бензол направляют на орошение колонны 4, а другая его часть возвращается на осушку (1), Снизу колонны 4 уходит осушенный бензол [0,001—0,003% (масс.) воды] и собирается в напорный бачок 6. Предварительная очистка бензола от сернистых соединений (CS₂, тиофен) и тщательная осушка его обеспечивают повышенную активность катализатора. Осушка хлора до 0,04% влаги достигается пропусканием хлора через серную кислоту. Хлор в реактор подают через газовый затвор, исключающий попадание бензола в линию хлора при возможных прекращениях его подачи.

Таблица 3.1.2.

Разработана математическая модель промышленного реактора хлорирования бензола, что позволило оптимизировать процесс.

Реакция развивается по схеме:

С₆Н₆ —> С₆Н₅С1 —> С₆Н₄С1₂ и т. д. (3.1.1.)

Поскольку хлорбензол хлорируется в 8 раз медленнее, чем бензол (за счет дезактивации ароматического кольца под влиянием атома хлора), нет необходимости вводить в реакцию чрезмерный избыток бензола по отношению к хлору.

Для повышения селективности процесса ограничиваются невысокой степенью превращения бензола. Реакционная смесь, выходящая из расширенной части реактора, содержащая 64—65% бензола, 33,5— 34% хлорбензола, 1,5% полихлоридов, немного растворенных НС1 и FeCl₃, вместе с раствором, отбираемым из конденсатора 11, направляется на разделение в секцию ректификации (8, 9). Дистилляции предшествует промывка продуктов реакции от FeCl₃ и НС1 обработкой в смесителях водным раствором NaOH (20—25 кг на 1 т хлорбензола) и сепарация от водной неорганической фазы (на схеме не показана). Колонны 8 и 9—насадочные; в первой (8) отделяют бензол и воду, после чего бензол возвращается на азеотропную осушку (99,5%—бензол, 0,5%—хлорбензол); во второй (9) выделяют хлорбензол (температура верха 80±2°С при 27 кПа, низа 138—142 °С). Перегонка под вакуумом позволяет уменьшить расход водяного пара в кипятильнике колонны 9. Товарный продукт содержит не более 0,25% бензола и 0,3—1,1% полихлоридов.

Выделение бензола из газов, покидающих реактор, осуществляют двухступенчатым охлаждением (12, 13). Вначале газы охлаждают до 30 °С (конденсируется до 90% бензола), а затем при —2 °С (выделяется дополнительно 9% бензола).

Таблица 3.1.3.

Таблица 3.1.4.

Гидролизом хлорбензола при 400—420 ºС без давления в присутствии фосфатов кальция и меди получают фенол (по Рашигу):
